SORGEN SIE VON BEGINN AN FÜR DIE RICHTIGEN BEDINGUNGEN FÜR IHRE MASCHINEN
Easy-Laser® E720 ist die Rundum-Ausrichtungslösung für Wartungstechniker und Anlagenbauer Es bietet Ihnen nicht nur alle Funktionen für die Ausrichtung von Wellen, sondern auch die Möglichkeit, das Maschinenfundament und die Nivellierung zu kontrollieren.
Die Errichtung einer Maschine beginnt meist mit dem Fundament. Ist das Fundament waagerecht und eben, treten bei der restlichen Installation und Ausrichtung der Maschine weniger Probleme auf. Mit Easy-Laser® E720 bekommen Sie nicht nur alle Funktionen und Features für die Ausrichtung der Maschine, sondern auch die Möglichkeit, folgende Maßnahmen durchzuführen:
- Messung der Ebenheit des Fundaments
- Kontrolle der Parallelität verschiedener Ebenen großer Maschinen
- Messung der Ebenheit eines einzelnen Maschinenständers
- Horizontale und lotrechte Ausrichtung des Fundaments
- Gerade und rechtwinklige Ausrichtung von Rohren
Die Messeinheiten des Systems E720 arbeiten mit Punktlaser und PSD-Technologie. Darum kann das System nicht nur zur Ausrichtung der Wellen von rotierenden Maschinen, sondern auch für so viele weitere Aufgaben eingesetzt werden.
Beinhaltet alle unsere Messprogramme
Programme für horizontale Maschinen, zur Kontrolle der Kippsicherheit/Standfestigkeit, für Maschinenparks, vertikal montierte/angeflanschte und kardangetriebene/versetzt montierte Maschinen sind im Lieferumfang enthalten. Zusätzlich sind unter anderem Programme zum Messen der Geradheit, Ebenheit/Verbiegung, Waagerechtheit und Parallelität enthalten. Mit Zubehör können Sie auch mit digitaler Präzision Riemenscheiben/Rollen ausrichten und die Vibrationsstärke überprüfen. Kein anderes System auf dem Markt bietet diese Flexibilität! Großes deutliches Farbdisplay, drahtlose Messeinheiten, lange Betriebslebensdauer und robustes Design ergeben ein Messsystem, das sowohl zuverlässig als auch leicht zu bedienen ist.
Einfache verwendung = schnell und effizient
Die Einfachheit bezieht sich dabei auf mehrere unterschiedliche Punkte. So muss es zum Beispiel einfach sein, die Messausrüstung auf dem Messobjekt zu installieren, die Messung durchzuführen und das Messergebnis zu interpretieren. Mit Easy-Laser® E720 können Sie alle Arten von rotierenden Maschinen, ob groß oder klein, gleich gut vermessen, unabhängig vom Wellendurchmesser.
Drahtlose Messeinheiten (Laser/Detektor) ermöglichen ein freieres Arbeiten. Die Messwerte können bei einer Wellendrehung von lediglich 40° registriert werden. Sie können sie dann „in Echtzeit“ ausrichten, indem Sie die Messeinheiten in jeder beliebigen Position um die Welle herum verwenden. Das Programm für die Anzeigeeinheit ist in mehreren verschiedenen Sprachen erhältlich, was die Bedienung erleichtert: Englisch, Spanisch, Deutsch, Französisch, Portugiesisch, Chinesisch, Japanisch, Koreanisch, Italienisch, Niederländisch, Russisch, Polnisch, Finnisch und Schwedisch. Das Programm führt Sie Schritt für Schritt durch den Messprozess - für das perfekte Messergebnis.
- Einfach zu erlernen und zu verwenden
- 3-jährige Garantie gibt Sicherheit
- Schneller Kundendienst
- Ergonomisches Design
- Niedrige Gesamtkosten über die gesamte Lebensdauer des Produkts, beispielsweise für Instandhaltung, Zubehör usw.
- Endurio™ Energieverwaltungssystem.
- Erweiterbar mit einem großen Sortiment an Zubehör. Passen Sie das System an Ihre Anforderungen an, jetzt und in der Zukunft.
Merkmale
PROGRAMME UND FUNKTIONEN
Für eine schnelle und zuverlässige Messung sind Programme besonders wichtig, die Sie durch den Messprozess leiten. Die Easy-Laser®-Systeme unterstützen Sie mit intelligenten Funktionen und einer übersichtlichen Bedienoberfläche. Trotzdem gilt: Nicht unsere Produkte erledigen die Arbeit, sondern Sie als professioneller Techniker!

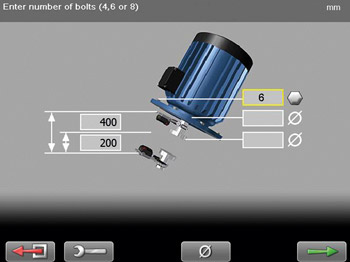

VERTIKAL MONTIERTE/ANGEFLANSCHTE MASCHINEN
Dieses Programm wird zur Ausrichtung von vertikal montierten und angeflanschten Maschinen verwendet, z. B. Pumpen, Motoren, Getriebe. Zeigt Mittenversatz, Winkelfehler und Wert der Ausgleichsscheibe für jeden Bolzen an.

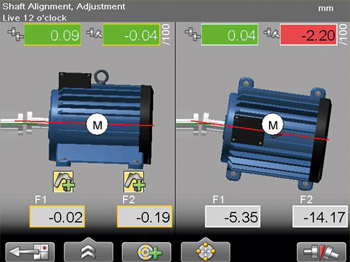

HORIZONTALE MASCHINEN
Horizontal montierte Maschinen bestehen oft aus einer Pumpe und einem Motor, aber es gibt auch andere Maschinentypen wie Getriebe und Kompressoren. Egal um welchen Maschinentyp es sich handelt, mit Easy-Laser® ist jede Maschine einfach zu vermessen und auszurichten. Die Messeinheiten (M und S) werden ganz einfach auf beiden Seiten der Kupplung montiert, die Datenübertragung mit der Anzeigeeinheit erfolgt drahtlos. Befolgen Sie dann die Schritt-für-Schritt-Anweisungen auf dem Bildschirm.
BLOCKIEREN DES BEZUGSFUSSES
Mit dieser Funktion können Sie jedes Fußpaar an der Maschine blockieren, so dass Sie mehr Freiheit bei der Ausrichtung von mit Bolzen auf dem Boden oder einem Fundament montierten Maschinen haben.
MESSWERTFILTER
Mit der fortschrittlichen elektronischen Filterfunktion erzielt man auch unter schlechten Messbedingungen zuverlässige Ergebnisse. Luftturbulenzen und Vibrationen von benachbarten Maschinen sind kein Problem für die Easy-Laser®-Filterfunktion!
MESSUNG DER GERADHEIT
Mit unserem Programm zur Messung der Geradheit können Sie ganz einfach lange Wellen, Walzen, Lager, Fundamente, Maschinenkonstruktionen usw. messen. Sie müssen nur vor oder während der Messung eine Anzahl an Messpunkten festlegen. Sie erhalten das Ergebnis sowohl für die horizontale als auch vertikale Ausrichtung, und das grafisch und digital.

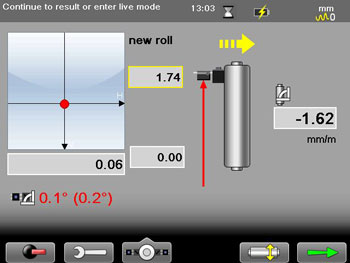

PARALLELITÄT
Zur Messung der Parallelität von Walzen, Schienen, Laufkatzenbahnen, Kranportalen, Schneidwerkzeugen für Bleche, Fertigungsanlagen usw. Es sind zwei Methoden verfügbar: Messung mit Winkelprisma oder mit Winkeldetektor E2.

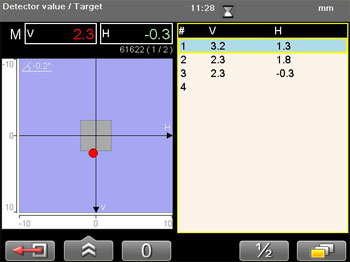

WERTE - DIGITALE MESSUHR
Das Werte-Programm kann beispielsweise verwendet werden, um Messungen mit Messuhren durchzuführen sowie zur Kontrolle des Lagerspiels oder der Wellenlast. Mit der Standardausrüstung und völlig normal eingerichteter Maschine!

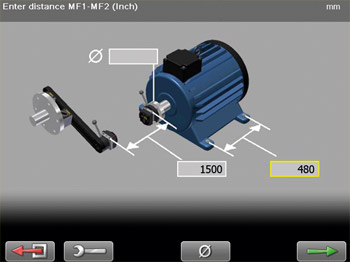

KARDANGETRIEBENE/VERSETZT MONTIERTE MASCHINEN
Ausrichtung von kardangetriebenen/versetzt montierten Maschinen. (Zubehör Kardanhalterung Art.-Nr. 12-0615 erforderlich.)

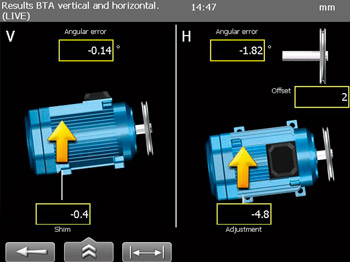

AUSRICHTUNG VON RIEMEN
Mit dem System können Sie Riemenscheiben/Rollen mit digitaler Präzision ausrichten. Die Einstellung der Maschinen wird in Echtzeit auf dem Display angezeigt. Es werden die Winkel- und Axialabweichung in vertikaler und horizontaler Richtung sowie ein Einstellwert für das vordere oder hintere Fußpaar angezeigt. Das Ergebnis kann wie gewohnt dokumentiert werden. (Zubehör XT190 BTA erforderlich.)

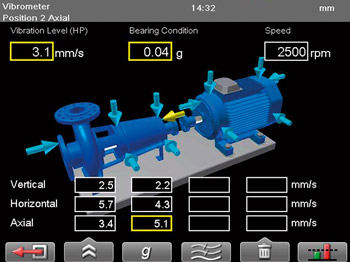

VIBRATIONSMESSUNG
Mit dem Vibrationsmessprogramm können Sie die Vibrationsstärke (mm/s, Zoll/s) und den Zustand der Lager (g-Wert) messen. Das Programm führt den Anwender durch die an der Maschine zu messenden vertikalen, horizontalen und axialen Punkte. Das Ergebnis kann wie gewohnt dokumentiert werden. (Zubehör E285 Vibrometersonde erforderlich.)

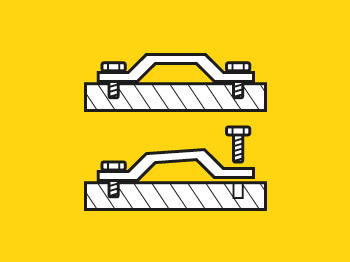

KONTROLLE DER KIPPSICHERHEIT/STANDFESTIGKEIT
Die Ausrichtung beginnt mit einer Kontrolle der Kippsicherheit/Standfestigkeit. Durch die Kontrolle der Kippsicherheit wird sichergestellt, dass die Maschine gleichmäßig auf allen Füßen steht. Dazu wird angezeigt, welcher Fuß bzw. welche Füße justiert werden müssen. Dies ist ein wichtiger Schritt, um eine zuverlässige Ausrichtung zu gewährleisten. Nach der Kontrolle der Kippsicherheit können Sie direkt zum Ausrichtungsprogramm wechseln, in dem alle Maschinenabstände gespeichert sind.

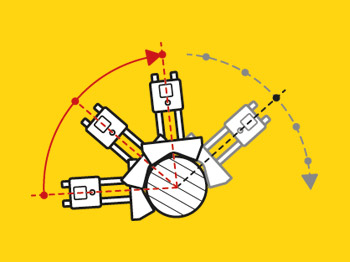

EASYTURN™ UND MULTIPOINT
Mit der EasyTurn™-Funktion können Sie die Messung an einem beliebigen Punkt beginnen. Zur Erfassung der Messwerte die Wellen mit den Messeinheiten in beliebiger Richtung in drei Position mit jeweils nur 20° Unterschied drehen. Fertig! Für fortgeschrittene Anwendungen, wie z. B. Turbinen, gibt es eine Mehrpunktfunktion, mit der um die ganze oder um einem Teil der Umdrehung herum eine beliebige Anzahl von Messpunkten erfasst werden kann.
WÄRMEAUSDEHNUNGSAUSGLEICH
Oft dehnen sich Maschinen erheblich aus, wenn sie sich vom kalten Zustand auf Betriebstemperatur erwärmen. Mit der Funktion des Wärmeausdehnungsausgleichs kann das Messsystem die passenden Ausgleichsscheiben und Werte für diese Fälle berechnen. Die Ausgleichswerte für die Maschinen werden normalerweise von den Herstellern angegeben.
TOLERANZPRÜFUNG
Die Messergebnisse können mit vorgegebenen Toleranztabellen oder von Ihnen selbst festgelegten Werten abgeglichen werden. Damit sehen Sie sofort, ob die Ausrichtung im Rahmen der zugelassenen Parameter liegt. Dies spart viel Zeit bei der Ausrichtung.
LIVE-ANY-ANGLE 360°
Diese Funktion ermöglicht die Ausrichtung von Maschinen in Echtzeit mit an beliebiger Stelle auf der Welle positionierten Messeinheiten. Dies ist ideal in Situationen, bei denen äußere Objekte die normale Positionierung stören.
MEHRERE FUSSPAARE
Die Software kann sich auf alle möglichen Maschinenkonstruktionen einstellen, wie. z. B. solche mit zwei Fußpaaren, drei Fußpaaren und Füßen vor der Kupplung usw.

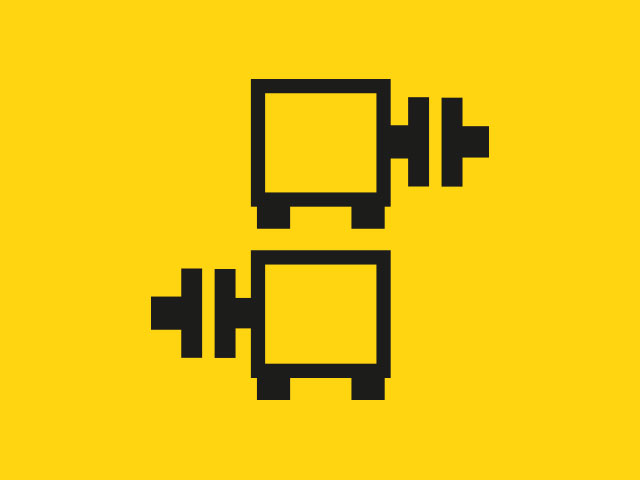

WECHSELANSICHTSFUNKTION
Mit dieser Funktion können Sie die Position des Motors auf dem Bildschirm an die aktuelle Position der Maschine vor Ihnen anpassen. Dies erleichtert das Verständnis der Ausrichtungsrichtungen.

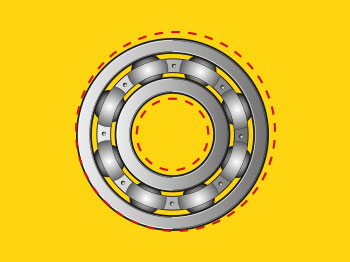

LAGERSPIEL PRÜFEN
Alle unsere Messsysteme werden mit dem sehr nützlichen Werte-Programm geliefert. Das Programm kann beispielsweise verwendet werden, um Messungen mit Messuhren durchzuführen sowie zur Kontrolle des Lagerspiels. Mit der Standardausrüstung und völlig normal eingerichteter Maschine!

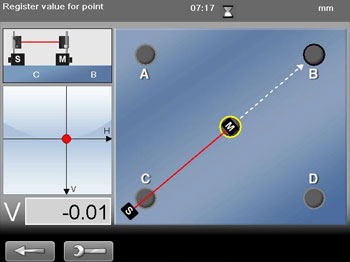

MESSUNG DER VERBIEGUNG
Mit dem Verbiegungsmessprogramm können Sie allein mithilfe der Messeinheiten im System die Ebenheit oder Verbiegung des Maschinenfundaments überprüfen.

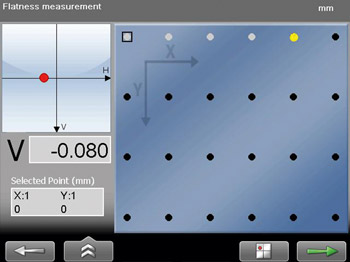

MESSUNG DER EBENHEIT
Programm zum Messen der Ebenheit/Verbiegung von (beispielsweise) Maschinenfundamenten, Maschinentischen, usw. Mit fortschrittlichen „Bestwert“-Berechnungen.

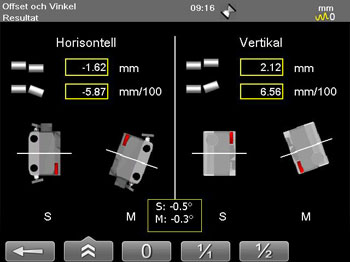

VERSATZ UND WINKEL
Dieses Programm zeigt z. B. den Mittenversatz und Winkelfehler zwischen zwei Wellen an. Die Werte werden gleichzeitig für die horizontale und vertikale Richtung angezeigt. Eignet sich auch für dynamische Messungen.

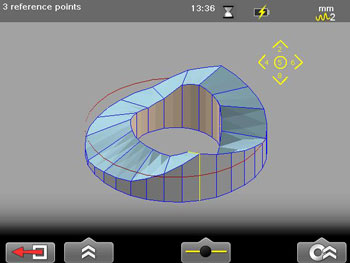

FLANSCHEBENHEIT
Zum Messen der Ebenheit an Flanschen und Kreisebenen, z. B. Drehkranzlagern und Turmflanschen. Für 1 bis 5 Kreise, mit je 3-180 Messpunkten. Das System kann drei Nullpunkte bei 120° Teilung verarbeiten.

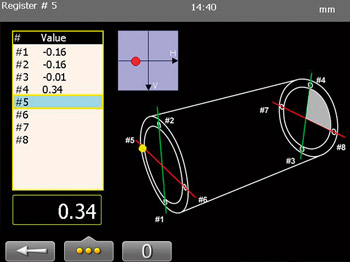

FLANSCHPARALLELITÄT
Zum Messen der Parallelität von Flanschen, beispielsweise an Turmabschnitten von Windrädern. Mit fortschrittlichen „Bestwert“-Berechnungen.
NIVELLIERUNG
Das Nivellierprogramm wird zusammen mit dem digitalen Präzisions-Nivellier E290 verwendet. Ein digitales Nivellier eignet sich perfekt zur Installation, Einrichtung und Wartung von Präzisionsmaschinen, zur Nivellierung von Maschinentischen, Walzen usw. – also praktisch für alles Erdenkliche!
ERGEBNISTABELLE
Die Ergebnistabelle zeigt, wie gut sich die Messwerte wiederholen, und ermöglicht das Speichern von Anmerkungen für jeden einzelnen.
Systemteile
D22 LASERSENDER
Der Lasersender D22 kann zum Messen vom Ebenheit, Geradheit, Rechteckigkeit, Neigung und Parallelität verwendet werden. Der Laserstrahl kann um 360° geschwenkt werden und hat einen Messradius von bis zu 40 Metern. Der Laserstrahl kann um 90° zur Schwenkebene abgelenkt werden, mit einer Genauigkeit von 0,01 mm/m.
Der Sender verfügt über viele Montageoptionen. Befestigen Sie ihn mit den drei Magnetfüßen horizontal oder vertikal. Befestigen Sie ihn mit einem Stift in der Spindel. Oder stellen Sie ihn zum Beispiel auf einem Stativ (optional) neben die Maschine.
- Laseröffnung
- Schwenkkopf
- Laseröffnung
- Nivellierschrauben (x2)
- Magnetfüße (x3)
ANZEIGEEINHEIT E51
Die Anzeigeeinheit für die E-Serie ermöglicht dank mehrerer innovativer Lösungen ein noch effizienteres und längeres Arbeiten. Sie überzeugt außerdem durch ein ergonomisches Design mit griffiger Gummihülle und eine robuste Konstruktion.
NIE OHNE ENERGIE
Die Anzeigeeinheit ist mit unserem Endurio™-Energieverwaltungssystem ausgerüstet. Dadurch wird gewährleistet, dass Sie nicht mitten in einer Messung abbrechen müssen, weil die Batterie leer ist.
ERGONOMISCHES DESIGN
Die Anzeigeeinheit hat ein dünnes, gut in der Hand liegendes und gummibeschichtetes Profil, das für einen sicheren Griff sorgt. Die großen, weit auseinander liegenden Tasten geben beim Drücken eine deutliche Rückmeldung. Außerdem eignet sich das System dank der beiden Enter-Tasten sowohl für Rechts- als auch für Linkshänder. Der Bildschirm führt Sie mit übersichtlichen Grafiken durch den Messvorgang.
PERSÖNLICHE EINSTELLUNGEN
Sie können ein Nutzerprofil erstellen und dort persönliche Einstellungen speichern. Unterschiedliche Einstellungen für unterschiedliche Arten von Messungen sind ebenfalls möglich. Das spart viel Zeit!
SPRACHWAHL
Sie können die Sprache der Anzeigeeinheit wählen. Es sind Englisch, Deutsch, Französisch, Spanisch, Portugiesisch, Schwedisch, Finnisch, Russisch, Polnisch, Niederländisch, Italienisch, Japanisch, Koreanisch und Chinesisch verfügbar. Weitere Sprachen folgen.
NACHRÜSTEN
Wenn Sie die Funktionen in Zukunft erweitern möchten, kann die Software der Anzeigeeinheit über das Internet oder mit einem USB-Speicher mit der neuen Software aktualisiert werden. Dadurch haben Sie Zugang zu den Messprogrammen, die wir zukünftig für neue Zwecke entwickeln werden.
- Zwei Enter-Tasten für Rechts- und Linkshänder
- Großes, leicht ablesbares 5,7-Zoll-Farbdisplay
- Zweckmäßige Tasten für eine deutliche Rückmeldung
- Dünnes Profil für perfekte Griffigkeit
- Befestigung für Schulterriemen
- Die Form des integrierten Batteriefachs sorgt für einen korrekten Winkel des Displays
- Anschluss für das Ladegerät
- USB A
- USB B
- Easy-Laser® Messausrüstung
- Robustes, gummibeschichtetes Design
Bitte beachten: Staub- und Spritzwasserschutz für Anschlüsse, die beim Messen nicht verwendet werden.
MESSEINHEITEN ES / EM
Die Messeinheiten haben eine 20 mm große Detektoroberfläche (PSD für höchste Genauigkeit), die Messungen über eine Distanz bis zu 20 Metern ermöglicht. Die robuste Konstruktion besteht aus Aluminium und Edelstahl, um sichere Messergebnisse und höchste Zuverlässigkeit auch unter schwierigen Umfeldbedingungen sicherzustellen. Die Messgeräte sind außerdem wasser- und staubdicht gemäß IP66 und IP67. Anschluss an die Anzeigeeinheit per Kabel oder drahtlos. Sowohl die Einheiten mit Kabel als auch die drahtlosen Einheiten lassen sich mit einfachen Steckverbindungen schnell anschließen, kein Schrauben erforderlich.
NEIGUNGSMESSER IN BEIDEN EINHEITEN
Dank der elektronischen Neigungsmesser in beiden Messeinheiten weiß das System genau, wo sich diese befinden. Dies erleichtert außerdem die Ausrichtung nicht verbundener Wellen.
ELEKTRONISCHE ZIELMARKEN
Dank der Zwei-Achsen-Detektoren haben Sie Zugang zu elektronischen Zielmarken, Sie können also auf dem Bildschirm sehen, wo der Laserstrahl auftrifft.
FLEXIBLE MONTAGEMÖGLICHKEITEN
Die starre und kompakte Konstruktion erleichtert die Positionierung und eröffnet flexible Installationsmethoden. Sie können alle Arten von rotierenden Maschinen sehr einfach vermessen, unabhängig von ihrer Größe und ihrem Wellendurchmesser. Die Einheiten haben außerdem zwei extra Gewindebohrungen für zusätzliche Montageoptionen.
- Die Stangen haben eine Länge von 60-180 mm. Bei Bedarf können Sie mit zusätzlichen Stangen „unendlich“ verlängert werden. Aus Edelstahl gefertigt.
- Gut geschützte Anschlüsse
- PSD (2 Achsen)
- Laseröffnung
- Stabile Aluminiumkonstruktion
- Gewindebohrungen für flexible Montagemöglichkeiten
EIN KOMPLETTES SYSTEM UMFASST
- 1 Messeinheit M
- 1 Messeinheit S
- 1 Anzeigeeinheit
- 2 Drahtlose Einheiten, BT
- 2 Kabel 2 m
- 2 Wellenhalterungen mit Ketten
- 2 Verlängerungsketten
- 1 Magnetfuss
- 1 Magnetfuss mit drehbarem Kopf
- 2 Magnethalterungen
- 2 Versatzhalterungen
- 8 Stangen 120 mm
- 4 Stangen 60 mm
- 1 Messband 3 m
- 1 Handbuch
- 1 Kurzanleitung
- 1 USB-Speicherstick mit EasyLink™-Software
- 1 USB-Kabel
- 1 Ladegerät (100–240 V AC)
- 1 Werkzeugkasten
- 1 Schulterriemen für die Anzeigeeinheit
- 1 Optisches Reinigungstuch
- 1 Transportkoffer
Downloads
Downloads
Produktbroschüren und Bedienungsanleitungen im PDF-Format finden Sie hier. Sie enthalten weitere Informationen über unsere Produkte. Für Software, sehen Sie Lebenslanger Service > Software-Updates.Handbücher
E9xx Geometric Manual
E710 Manual
Broschüren
E710 / E720 brochure
Product Overview
ERWEITERBARKEIT
Easy-Laser-Messsysteme sind bereits in der Standardausführung äußerst flexibel einsetzbar. Darüber hinaus können Sie die Systeme mit cleverem Zubehör an Ihre besonderen Anforderungen anpassen, sowohl jetzt als auch für den Fall, dass sich Ihre Messanforderungen in der Zukunft ändern sollten. Das ist kostengünstig.
