Información

Sistema de medición para la alineación de máquinas de extrusión

Con el sistema Easy-Laser® E930 se pueden medir tuberías con diámetros de hasta 50 mm, a una distancia de hasta 40 m. El haz láser del transmisor puede compararse con una regla perfectamente recta y sin peso, es decir, un punto de partida perfecto para mediciones de precisión.

Durante el procedimiento de alineación giran tanto el detector como el husillo para calibrar automáticamente el sistema. De esta forma puede determinar la posición de la línea central del husillo en relación con el centro del tubo en el extremo de entrada.

Documente los resultados de sus mediciones

El valor de medición del detector se transfiere a la unidad de visualización sin cables, lo que significa que puede medir con mayor libertad. El sistema de medición tiene programas que le guían paso a paso usando claros gráficos en una gran pantalla a color de 5,7". También podrá producir documentación completa para su tarea de medición, con generación directa de informes en PDF y programas de bases de datos para PC, por ejemplo.

Muchas razones para la alineación

El centro del eje de la caja de engranajes debe coincidir con la línea central del tubo de la extrusionadora. En caso contrario, el tornillo en el extremo de entrada presionará contra el tubo, lo que producirá un desgaste anormal tanto del tornillo como del tubo, además de un mayor consumo de energía. Este desgaste también puede ocasionar fragmentos de metal en el material producido. Es importante que el tubo de la extrusionadora esté recto para que el tornillo no repose contra el tubo en ninguna parte, lo que puede ocasionar desgaste anormal y fragmentos de metal en el material producido. También obtendremos una temperatura más uniforme del material producido que, en definitiva, permite obtener un mejor producto.

Sistema completo con todos los programas de medición

Easy-Laser® E930 es un sistema completo en sí mismo, con transmisor láser, detector y unidad de visualización. También puede añadir otras piezas de nuestra amplia gama para crear un sistema de medición ajustado a sus necesidades y requisitos específicos, pues todos los programas de medición se incluyen de serie. Por ejemplo, añada equipo de alineación de ejes para otras máquinas giratorias y láser para medición de planicidad.

Una máquina de extrusión bien alineada permite:

  • Menos desgaste en el tubo y el tornillo extrusionador.
  • Calidad uniforme en el material producido.
  • Menor consumo de energía.
  • Menor consumo de piezas de repuesto.
  • Mayor disponibilidad de tiempo de la máquina.
Pida presupuesto
Características

PROGRAMAS Y FUNCIONES

La clave para realizar mediciones de una forma rápida y fiable está en los programas que guían al usuario por el proceso de medición. Los sistemas de Easy-Laser® le ayudan con funciones inteligentes y con una intuitiva interfaz del usuario. Aun así, no son nuestros productos los que hacen el trabajo, sino usted como técnico profesional.

MEDICIÓN DE LA RECTITUD

Con nuestro programa de medición de la rectitud puede medir fácilmente ejes largos, rodillos, rodamientos, bases, bancadas de máquinas, etc. Lo único que tiene que hacer es definir un número de puntos de medición, antes de iniciar la medición o mientras la realiza. Podrá obtener resultados de alineación vertical y horizontal, tanto en formato gráfico como numérico.

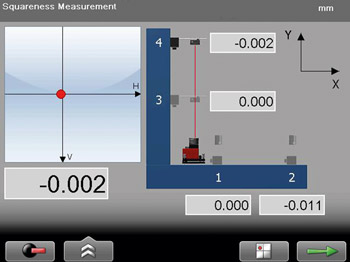

PERPENDICULARIDAD

Este programa mide la perpendicularidad en máquinas e instalaciones.

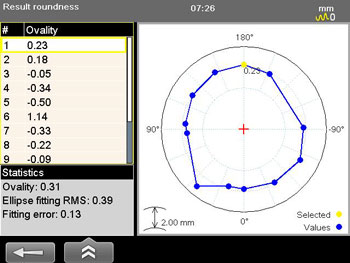

OVALIDAD/CIRCULARIDAD

Para medir la ovalidad de diámetros interiores y muñones de cojinetes. El número de posiciones de medición teóricamente es ilimitado en cada diámetro interior.

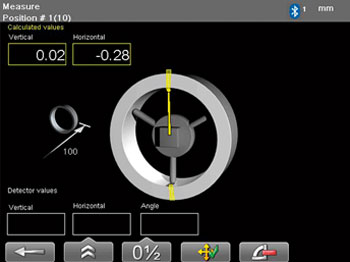

CENTRO DE CÍRCULOS, rectitud de 2 puntos

Se utiliza para medir la rectitud de los muñones de los cojinetes cuando el diámetro interior varía. Por ejemplo, motores diésel, instalaciones con eje portahélice, etc. Con avanzados cálculos de «ajuste óptimo».

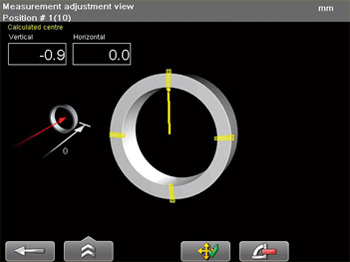

RECTITUD , 4 puntos

Se utiliza para medir la rectitud de los muñones de cojinetes. Mide dos puntos en cada dirección: X e Y. Admite hasta 999 puntos de medición con dos puntos de referencia cero. Con avanzados cálculos de «ajuste óptimo».

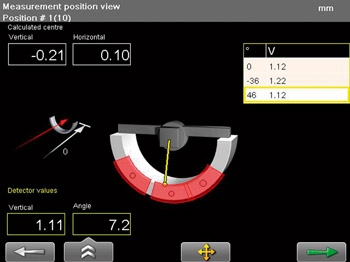

SEMICÍRCULO, rectitud de 3 puntos

Las lecturas se toman en tres posiciones: 9, 6 y 3. Admite diversos diámetros. Debe utilizarse junto con el sistema de turbina. Con avanzados cálculos de «ajuste óptimo».

DESVIACIÓN Y ÁNGULO

Este programa muestra la desviación paralela y el error angular entre, por ejemplo, dos ejes. Muestra simultáneamente los valores horizontales y verticales. También se puede usar para mediciones dinámicas.

VALORES - COMPARADOR DIGITAL

El programa Valores se puede utilizar, por ejemplo, para efectuar las mismas mediciones que se hacen con comparadores y para comprobar el juego de los rodamientos o la carga del eje. Con el equipo de serie y un montaje absolutamente normal en la máquina. También puede utilizarse para realizar muchos tipos de mediciones geométricas.

PLANITUD DE BRIDAS

Para medir la planitud de bridas y planos circulares, cojinetes de coronas de rotación y bridas de torres, por ejemplo. Admite de 1 a 5 círculos y de 3 a 180 puntos de medición en cada uno. El sistema calcula tres puntos de referencia cero con una separación de 120°.

PARALELISMO DE BRIDAS

Para mediciones de paralelismo de las bridas de secciones de torres eólicas, por ejemplo. Con avanzados cálculos de «ajuste óptimo».

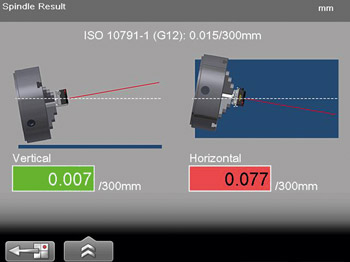

DIRECCIÓN DE HUSILLOS

Este programa mide la dirección a la que apuntan los husillos en máquinas herramientas, perforadoras, etc.

FILTRO DEL VALOR DE MEDICIÓN

Utilice esta avanzada función de filtro electrónico para obtener resultados fiables incluso en condiciones de medición inadecuadas. Las turbulencias del aire y las vibraciones de las máquinas cercanas no son rival para la avanzada función de filtro de Easy-Laser®.

MÁQUINAS HORIZONTALES

Las máquinas horizontales suelen constar de una bomba y un motor, pero también las hay de otros tipos, como cajas de engranajes y compresores. Sea cual sea el tipo de máquina, es fácil de medir y de alinear con Easy-Laser®. Las unidades de medición (M y S), que se pueden comunicar con la unidad de visualización de manera inalámbrica, se montan con gran facilidad a cada lado del acoplamiento. Después basta con seguir las instrucciones paso a paso que aparecen en la pantalla.

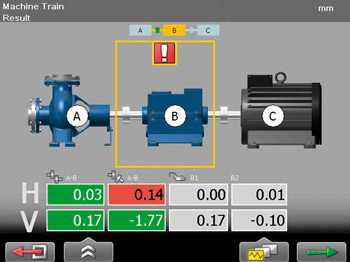

Tren de máquinas

Con independencia de las máquinas que tenga y del orden en que estén montadas, puede crear su propio tren de máquinas, teóricamente con tantas máquinas como desee. Puede seleccionar la máquina de referencia manualmente, o dejar que el programa elija una que minimice los ajustes necesarios.

MÁQUINAS DE MONTAJE VERTICAL Y SOBRE BRIDAS

Este programa es utiliza para alinear máquinas montadas en vertical y sobre bridas, como bombas, motores o cajas de engranajes. Muestra el valor de desviación central, error angular y cuña en cada perno.

MÁQUINAS CON MONTAJE CON DESPLAZAMIENTO/CARDAN

Alineación de máquinas con acoplamiento cardán y montadas con desplazamiento. (Fijación para cardán adicional, se necesita n.º art. 12-0615.)

FUNCIÓN EASYTURN™

Con la función EasyTurn™ puede comenzar el procedimiento de medición en cualquier punto de la periferia. Puede girar el eje a tres posiciones cualesquiera separadas tan solo 20° para registrar los valores de medición. ¡Listo! ¡La medición ha terminado!

COMPROBACIÓN DE PATAS COJAS

El trabajo de alineación comienza con una comprobación de patas cojas. Esta comprobación indica si es necesario ajustar alguna pata para que la máquina se apoye uniformemente sobre todas ellas. Es un requisito previo importante para garantizar una alineación fiable. Una vez comprobado si hay patas cojas, puede ir directamente al programa de alineación con todas las distancias de la máquina guardadas.

Tabla de resultados

En la tabla de resultados se muestra la repetibilidad de las lecturas y permite guardar comentarios en cada una de ellas.

ALINEACIÓN DE CORREAS

Con el sistema puede alinear poleas con precisión digital. El ajuste de las máquinas aparece en la pantalla en tiempo real, con lecturas de desviación axial y de ángulo tanto verticales como horizontales y un valor de ajuste para el par de patas delantero o para el trasero. El resultado puede documentarse de la manera habitual. (Requiere el accesorio XT190 BTA).

componentes del sistema

UNIDAD DE VISUALIZACIÓN E51

La unidad de visualización para la serie E le permite trabajar de forma más eficiente y durante más tiempo gracias a varias soluciones innovadoras. Diseño ergonómico con revestimiento de goma fácil de agarrar y construcción robusta.


NUNCA SE QUEDARÁ SIN CARGA

La unidad de visualización está equipada con nuestro sistema de gestión de energía Endurio™, que garantiza que nunca tenga que interrumpir una medición porque la batería se haya agotado.


DISEÑO ERGONÓMICO

La unidad de visualización tiene un perfil fino, con revestimiento de goma de fácil agarre que garantiza una sujeción segura. Sus teclas grandes y bien espaciadas le brindan acceso a información clara. Además tiene dos teclas Intro, para que puedan usarla con comodidad tanto las personas diestras como las zurdas. La pantalla presenta gráficas claras que le guían por el proceso de medición.


AJUSTES PERSONALES

Puede crear un perfil de usuario donde guardar sus ajustes personales. También puede tener diferentes ajustes para distintos tipos de medición. ¡Se trabaja más rápido!


ELECCIÓN DEL IDIOMA

La unidad permite elegir el idioma de presentación de la información en pantalla. Inglés, alemán, francés, español, portugués, sueco, finlandés, ruso, polaco neerlandés, italiano, japonés, coreano y chino.


ACTUALIZACIÓN

Si en el futuro desea ampliar la funcionalidad, el software de la unidad de visualización se puede actualizar a través de Internet o conectando una memoria USB que contenga el nuevo software. De esta forma también tendrá acceso a los programas de medición que desarrollemos con otros propósitos en el futuro.


image description
  1. Dos botones Intro, para usuarios diestros y zurdos
  2. Gran pantalla en color de 5,7” de fácil lectura
  3. Botones que ofrecen información clara
  4. Perfil fino que ofrece un agarre perfecto con las manos
image description
  1. Enganche para correa de hombro
  2. El diseño del compartimento integrado para las pilas ofrece el ángulo correcto en la pantalla de visualización.
  3. Conexión para cargador
  4. USB A
  5. USB B
  6. Equipo de medición Easy-Laser®
  7. Diseño robusto recubierto de goma

Nota: Protecciones contra el polvo y las salpicaduras para los conectores que no se utilizan cuando se mide

DETECTOR E9 CON SOPORTES PARA EXTRUSORA

Diámetro del detector de 45 mm. PSD de 2 ejes, 20x20 mm.  Inclinómetro electrónico de 360° integrado. Comunicación inalámbrica integrada y batería recargable. También lleva un conector para «cable rojo» estándar (carga y transferencia de datos) en la parte posterior. Roscas de montaje en ambos extremos para adaptadores de tubo (01-0777) u otros soportes adecuados (p. ej., 12-0767 y 12-0553).

image description
  1. Adaptadores de tubo para el detector. Fabricados para ajustarse al diámetro real.
  2. Detector E9
  3. Montaje de las varillas de extensión.

TRANSMISOR LÁSER D75

Transmisor láser para medir la rectitud. Distancia de medición de 40 m. Las roscas M6 de los extremos y los laterales ofrecen opciones de montaje alternativas. Con el soporte magnético de la imagen, el haz láser se puede apuntar desde el soporte o a través del soporte. Tres potentes imanes sujetan el transmisor en la posición perfecta.

image description
  1. Tornillos de ajuste del láser
  2. Superimanes

CONTENIDO DE UN SISTEMA COMPLETO

  • 1 unidad de visualización E51
  • 1 transmisor láser D75
  • 1 detector E9
  • 1 cable de 2 m
  • 1 cable de 5 m (prolongador)
  • 1 soporte para D75 con imanes
  • 1 juego de soportes para detector
  • 1 juego de varillas de extensión para detector
  • 1 objetivo para extrusionadora
  • 1 manual
  • 1 cinta métrica de 5 m
  • 1 unidad de memoria USB con el software EasyLink™
  • 1 cable USB
  • 1 cargador de batería (100–240 V CA)
  • 1 llave de tuercas hexagonal
  • 1 correa de hombro para unidad de visualización
  • 1 paño de limpieza de las lentes
  • 1 maletín
datos técnicos

Datos técnicos

Unidad de visualización

Nombre
E51
N.º art.
12-0418
Tipo de pantalla/tamaño
Pantalla en color VGA de 5,7”, retroiluminación LED
Resolución en pantalla
0,001 mm / 0,05 mils
Administración de energía
Sistema Endurio™ para alimentación ininterrumpida
Batería interna (fija)
De tipo Li-Ion, recargable de alta potencia
Compartimento para pilas
Para 4 unidades R14 (C)
Conexiones
USB A, USB B, unidades Easy-Laser®, cargador
Temperatura de funcionamiento
-10–50 °C
Comunicación
Tecnología inalámbrica BT
Memoria interna
Capacidad para más de 100.000 mediciones
Funciones de ayuda
Calculadora, conversor de unidades
Protección medioambiental
IP clase 65
Material de la carcasa
PC/ABS + TPE
Dimensiones
A x H x F: 250 x 175 x 63 mm
Peso (sin pilas)
1080 g

Transmisor láser

Nombre
D75
N.º art.
12-0075
Tipo de láser
Láser de diodo
Longitud de onda del láser
630–680 nm, luz roja visible
Clase de seguridad del láser
Clase 2
Modulación ajustable
5, 32 KH
Potencia
< 1 mW
Diámetro del haz
6 mm en la abertura
Rango de medición
40 m
Tipo de batería
1 x R14 (C)
Autonomía/batería
Aprox. 15 horas
Ajuste del láser
D75: 2 ejes ±2° (± 35 mm/m)
Material de la carcasa
Aluminio anodizado
Dimensiones
A x H x F: 60 x 60 x 120 mm
Peso
780 g

Detectores

Nombre
E9
N.º art.
12-0759
Comunicación
Tecnología inalámbrica BT o cable
Tipo de detector
PSD de 2 ejes, 20x20 mm
Dual Detection Technology™
N/D
Tipo de pantalla
N/A
Resolución
0.001 mm [0.05 mils]
Precisión de medición
<1 % +1 dígito
Inclinómetros
0,1° de resolución
Sensor térmico
±1 °C de precisión
Protección medioambiental
IP clase 67
Batería interna
Li Po
Temperatura de funcionamiento
-10–50 °C
Protección
Inmune a la luz ambiente
Material de la carcasa
Aluminio anodizado, plástico
Dimensiones
Diámetro de 45 mm, longitud de 100 mm
Peso
180 g
