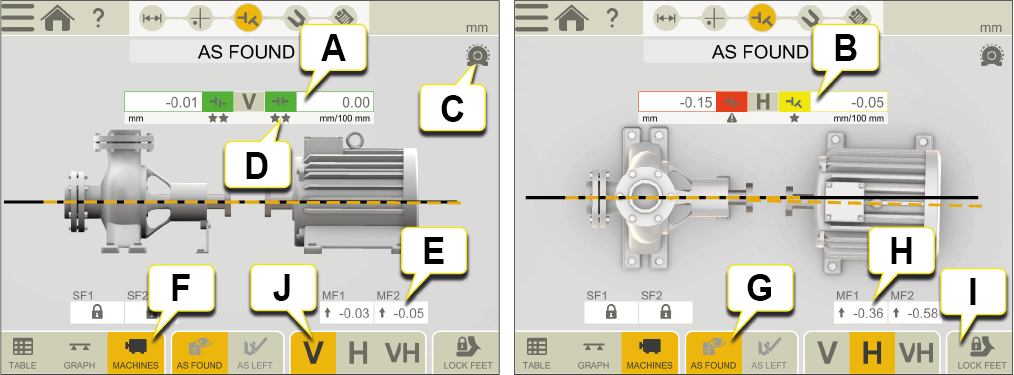

Ergebnis

In der Ansicht Ergebnis werden der Versatz, der Winkel und die Fußwerte deutlich angezeigt. Sowohl horizontale und vertikale Richtungen werden angezeigt. Umschalten, um eine separate V- oder H-Ansicht oder eine kombinierte V-/H-Ansicht auszuwählen. Sie können zwischen den Ansichten Messen, Ergebnis und Anpassen hin- und herschalten.

Tippen Sie auf , wenn Sie die Maschine anpassen möchten. Nach der Einstellung ist es möglich, wieder in die Ansicht Ergebnis zurückzukehren.

1. Vertikale Versatz- und Winkelwerte. Für Verbindungswelle: Gehe zu Ergebnis Verbindungswelle.
2. Horizontale Versatz- und Winkelwerte.
3. Wärmeausgleich wurde eingestellt.
4. Toleranzangaben.
5. Vertikale Fußwerte. Wenn Sie einen Fuß verriegelt haben, wird dies anhand eines Schlosses angezeigt.
6. Tabelle oder Maschinenansicht anzeigen. Gehe zu Ergebnistabelle.
7. Werte „Zustand vorher“ oder „Zustand nachher“ anzeigen.
8. Horizontale Fußwerte.
9. Verriegeln Sie die Füße. Gehe zu Verriegelte Füße.
10. Umschalten, um vertikale oder horizontale Ansicht auszuwählen.

HINWEIS! Wenn Sie Füße verriegelt haben, werden beide Maschinen angezeigt und Sie müssen zwischen den V- und H-Werten umschalten.

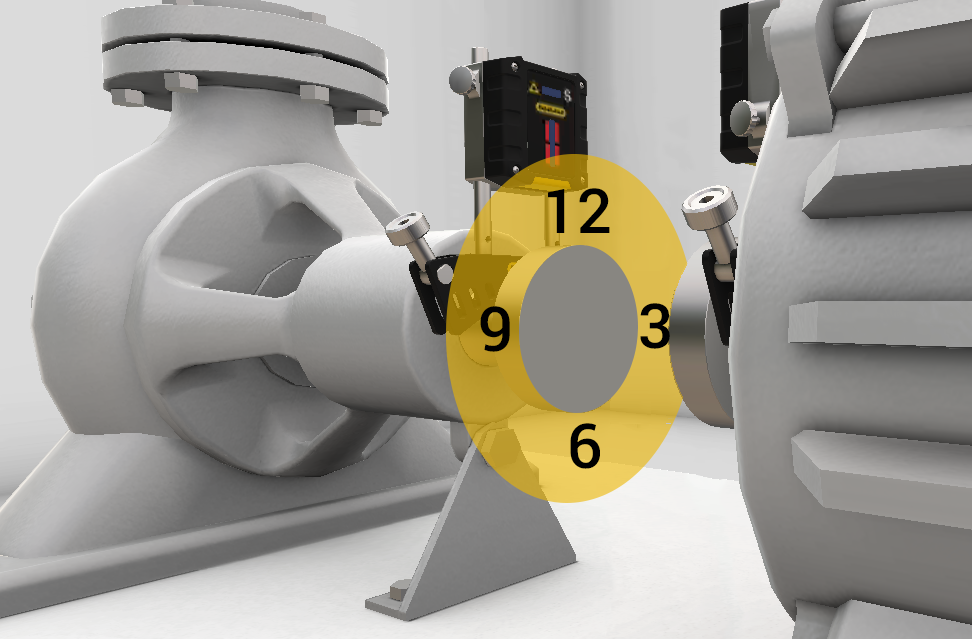

Lesen der Werte

Beim Ablesen der Werte müssen Sie die feste Maschine (S) von der bewegliche Maschine (M) ansehen. Dann ist 9 Uhr links, wie bei den Messprogrammen.





Zustand vorher oder Zustand nachher

Auf den Registerkarten können Sie zwischen den angezeigten Werten „Zustand vorher“ oder „Zustand nachher“ umschalten.

	Zustand vorher ist die letzte Messung, die Sie vor der Anpassung vorgenommen haben.
	Zustand nachher ist das letzte angepasste Ergebnis. Verfügbar, falls Sie die Ansicht Anpassen aufgerufen haben (und angezeigte Echtzeit-Werte) und zur Ansicht Ergebnis zurückgekehrt sind.

Abstand anzeigen

Es wird standardmäßig ein Winkelfehler von 100 mm angezeigt. Um den Abstand anzuzeigen, müssen Sie den Kupplungsdurchmesser einstellen.

Um das Ergebnis als Spalt anzuzeigen, tippen Sie auf und .



HINWEIS! Bei einigen Maschinenkonfigurationen ist das 3D-Ergebnis möglicherweise nicht akkurat. Es dient der Orientierung und zeigt nicht immer die genaue Drehrichtung bzw. Position der Maschine. Die angezeigten Werte für Vorschub- und Kupplungsfehler sind immer genau; befolgen Sie daher die Werte, falls das 3D-Ergebnis von den Werten abweicht.

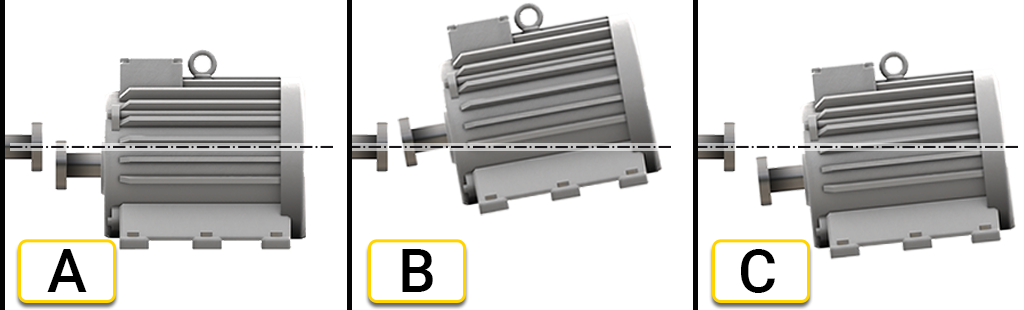

Versatz- und Winkelwerte

Der Versatz- und Winkelwert zeigt, wie gut die Maschine mit der Kupplung ausgerichtet ist. Sie erscheinen sowohl in horizontaler als auch in vertikaler Richtung. Diese Werte sind wichtig, um innerhalb der Toleranz zu kommen.

1. Versatz. Die Mittellinien der beiden Achsen sind nicht konzentrisch, sondern parallel. Dies wird an den Kupplungsmitten gemessen. In diesem Beispiel wird ein negativer Versatz gezeigt.
2. Winkelabweichung. Die Mittellinien der beiden Achsen sind nicht parallel. In diesem Beispiel wird ein positiver Winkel gezeigt.
3. Versatz und Winkelabweichung. Eine Fehlausrichtung ist oft eine Kombination von sowohl Versatz als auch Winkelabweichung.

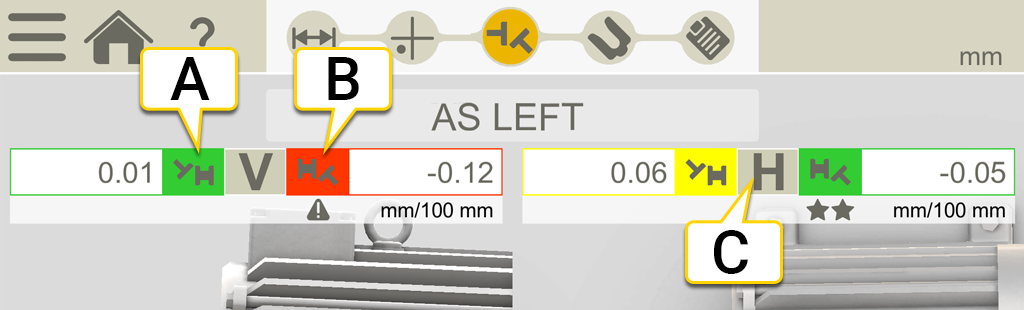

Ergebnis Verbindungswelle

Wenn Sie die Verbindungswelle ausgewählt haben, werden die Werte für Winkel A und B angezeigt. Sie erscheinen sowohl in horizontaler als auch in vertikaler Richtung.

1. Vertikale Werte für Winkel A.
2. Vertikale Werte für Winkel B.
3. Horizontale Werte.

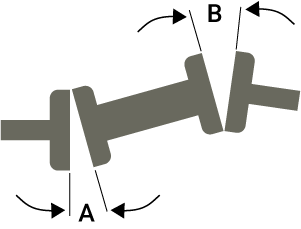

Winkel A und Winkel B
