Horizontales Kalibrieren der elektronischen Nivellierwaagen von XT20/XT22

Sie können die elektronischen Nivellierwaagen des Lasersenders XT20/XT22 kalibrieren. Dies erfolgt üblicherweise im Werk, muss aber vor Beginn eines Auftrags erneut durchgeführt werden, wenn Sie relative zur horizontalen (oder vertikalen) Ebene messen wollen. Durch Kalibrierung der elektronischen Nivellierwaagen und anschließender Nutzung zur Ausrichtung des Lasersenders können eine absolute Nivellierung der Laserebene von ca. ± 0,02 mm/m [4 Bogensek.] erreichen.

Starten Sie das Kalibrierprogramm (nur für horizontale Ebenen verfügbar) über das Kontext-Menü der App > „Kalibrierung X&Y“ und befolgen Sie die Anweisungen. Die App führt Sie durch den Kalibriervorgang. Nach jedem Schritt in dem Prozess, tippen Sie auf um zum nächsten Schritt zu gelangen.

Wenn Sie den Kalibriervorgang beginnen, werden die vorherigen Kalibriereinstellungen der beiden horizontalen elektronischen Nivellierwaagen gelöscht und die Werkseinstellungen der Kalibrierwerte werden wieder hergestellt. Ist die Kalibrierung vollständig abgeschlossen, werden die neuen Kalibriereinstellungen, die aus dem Kalibriervorgang berechnet wurden, auf die elektronischen Nivellierwaagen angewandt.

Verbinden Sie den Detektor und den Lasersender, bevor Sie mit dem Kalibriervorgang beginnen.

HINWEIS! Das Kalibrierprogramm der App ist nur für die Kalibrierung horizontaler Ebenen verfügbar.

HINWEIS! Richten Sie den Lasersender wie in der Animation gezeigt aus. Beginnen Sie bei der horizontalen Kalibrierung immer mit der X-Richtung.

HINWEIS! Zur Kalibrierung des XT20/22-Lasersenders kann nur der XT70-Detektor verwendet werden.

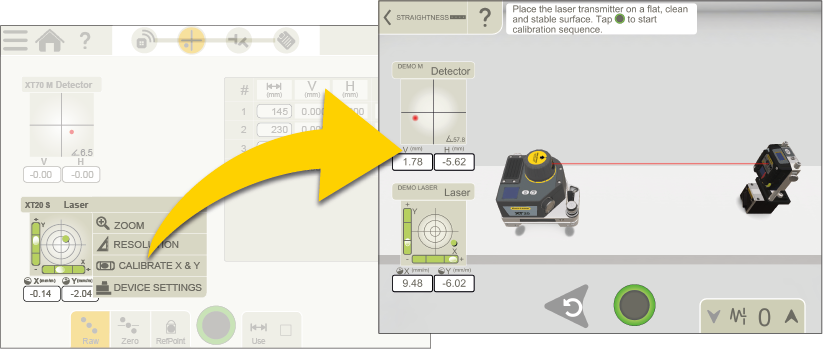

Anleitung in der App zum selbstständigen Durchführen der Kalibrierung.

Kalibrierung der ersten elektronischen Nivellierwaage

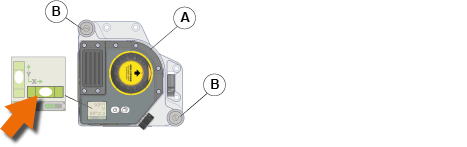

  1. Legen Sie den Lasersender [A] auf eine flache, saubere und stabile Fläche. Tippen Sie auf , um den Kalibriervorgang zu starten.

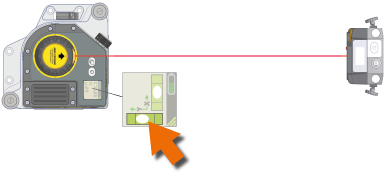

  2. Markieren Sie den Fuß des Lasersenders. Tippen Sie auf .
  3. Richten Sie den Lasersender an den beiden elektronischen Nivellierwaagen mithilfe der Kippschrauben [B] aus. Tippen Sie auf .



Auf Null setzen

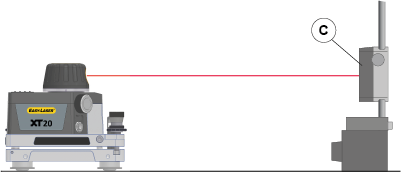

  1. Stellen Sie einen Detektor [C] ein einem Abstand von mindestens 1 m, vorzugeweise jedoch 5 bis 10 m auf und richten Sie den Detektor mittig, innerhalb von 0,5 mm von der Horizontalen auf den Laserstrahl aus, indem Sie den Detektor verschieben. Der Lasersender darf nicht berührt werden. Tippen Sie auf . Nullstellung des Wertes erfolgt automatisch durch die App.



Indexierung und Nivellierung

  1. Drehen Sie das Gehäuse des Lasersenders um 180º (Positionierung des Lasersenders gemäß Markierung in Schritt 2). Tippen Sie auf .

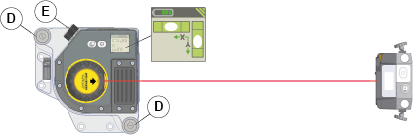

  1. Richten Sie den Lasersender an den elektronischen Nivellierwaagen mithilfe der Kippschrauben [D] aus. Tippen Sie auf .
  2. Verwenden Sie den Knopf zur Feinjustierung [E] (in der App hervorgehoben) am Lasersender um den Laserstrahl horizontal innerhalb von 0,5 mm auf den Detektor zu zentrieren. Der Detektor darf nicht berührt werden. Tippen Sie auf . Halbierung des Wertes erfolgt automatisch durch die App.



Anpassungswert

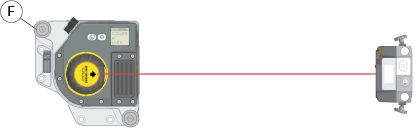

  1. Nehmen Sie die Feinjustierung des V-Wertes des Detektors PSD auf 0,00 mithilfe der Kippschraube [F] (in der App hervorgehoben) am Lasersender vor. Tippen Sie auf , um zu kalibrieren.



Nivellierwaage kalibrieren

  1. Der Nullpunkt der elektronischen Nivellierwaage ist jetzt kalibriert. Tippen Sie auf .



Kalibrierung der zweiten elektronischen Nivellierwaage

  1. Gehäuse des Lasersenders um 90º drehen. Tippen Sie auf .
  2. Wiederholen Sie Schritte 3–9.


Prüfung der Kalibriergenauigkeit

  1. Nachdem beide Nivellierwaagen kalibriert wurden, kann die Kalibriergenauigkeit überprüft werden (optional). Tippen Sie auf , um zum Prüfverfahren zu gelangen, und befolgen Sie die Anweisungen in der App.
    Um das Kalibrierverfahren ohne Überprüfung zu beenden, drücken Sie die Taste oben links, um zum Hauptprogramm zurückzukehren.
