D22 vertikal ausrichten

Bevor Sie die vertikale Nivellierwaage kalibrieren, müssen Sie zunächst beide horizontalen Nivellierwaagen kalibrieren.

Waagerecht ausrichten

1. Legen Sie den D22 Lasersender auf eine flache, saubere und stabile Fläche.
2. Richten Sie den Lasersender nach der Nivellierwaage aus. Verwenden Sie dazu die Kippschrauben.

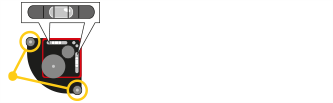

Nivellieren Sie den Lasersender.



Grobjustierung

3. Wählen Sie aus, um das Programm Werte zu öffnen.
4. Setzen Sie den Detektor auf Position A und bewegen Sie den Detektor, bis der Laserstrahl auf die Mitte trifft.
5. Markieren Sie die Position des Detektors.
6. Bewegen Sie den Detektor auf Position B und bewegen Sie den Detektor, bis der Laserstrahl auf die Mitte trifft.
7. Markieren Sie die Position des Detektors.

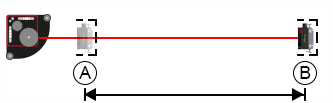

Mindestens 1 m zwischen Position A und Position B.



Nullstellung und Wert ablesen

8. Bewegen Sie den Detektor zurück auf Position A.
9. Wählen Sie für die Nullstellung aus.
10. Bewegen Sie den Detektor auf Position B. Lesen Sie den vertikalen Wert ab und notieren Sie ihn.

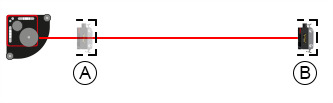

Setzen Sie Null an Position A. Lesen Sie den Wert an Position B ab.



D22 vertikal montieren.

11. Montieren Sie die D22 vertikal mit einem Stift (01-0139) oder einer Platte (01-0874).
12. Justieren Sie den Detektor grob auf Position B (± 0,1 mm).

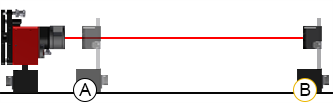

Montieren Sie vertikal und richten Sie gron auf Position B aus.



Nullstellung und einstellen

13. Bewegen Sie den Detektor zurück auf Position A.
14. Wählen Sie für die Nullstellung aus.
15. Bewegen Sie den Detektor auf Position B.
16. Stellen Sie den Detektor ein, bis Sie denselben Wert wie in Schritt 10 haben. Verwenden Sie dazu die Kippschraube.
17. Wiederholen Sie die Schritte 13 bis 16, bis Sie 0 auf Position A und den richtigen Wert auf Position B haben.

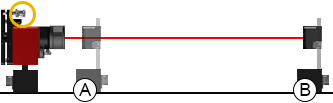

Setzen Sie Null an Position A. Lesen Sie den Wert an Position B ab.



Nivellierwaage kalibrieren

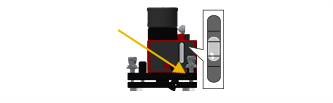

18. Kalibrieren Sie die Nivellierwaage mit einem Inbusschlüssel.
