Scheiben-/Rollenbreite und -durchmesser

Scheiben-/Rollenbreite im Programm eingeben

Der Abstand des Riemens zur axialen Fläche der Scheibe/Rolle kann bei den beiden Scheiben/Rollen unterschiedlich sein. Um einen möglichen Versatz zu berechnen, benötigt das System beide Scheiben-/Rollenbreiten.

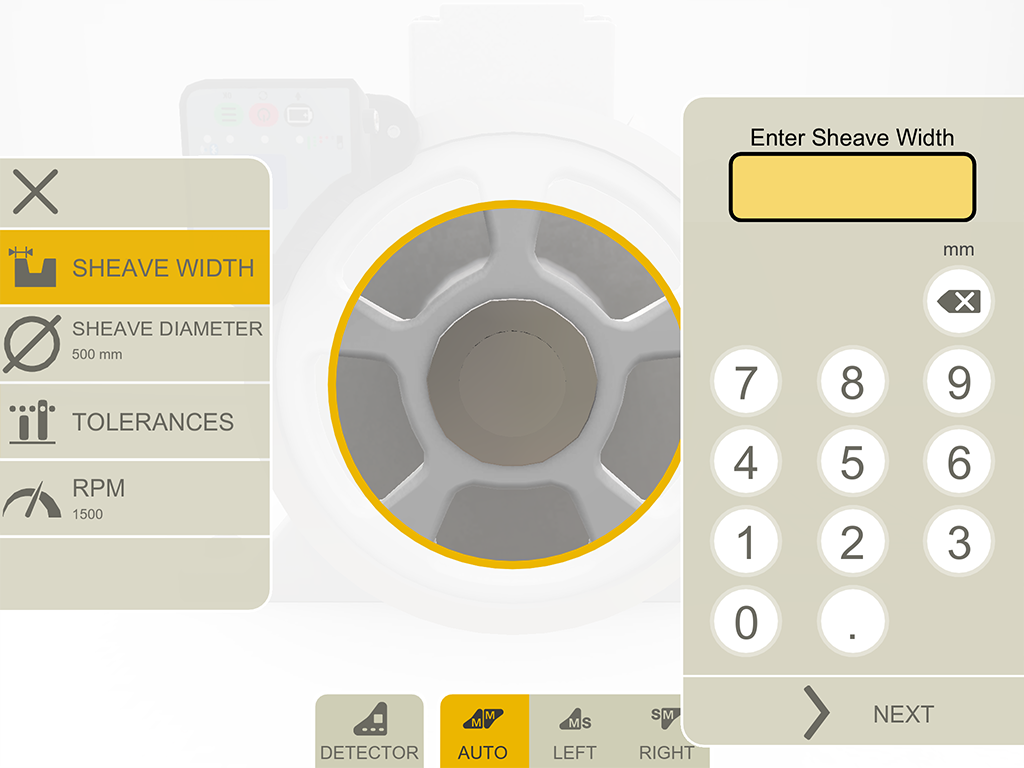

1. Tippen Sie, um die Maschineneigenschaften zu öffnen.
2. Den Abstand des Riemens zur axialen Fläche der Scheibe/Rolle messen.
3. Geben Sie den Wert ein.



Unterschiedliche Scheiben-/Rollenbreite ohne Programm

Sind die Scheiben/Rollen unterschiedlich breit, addieren oder subtrahieren Sie den Unterschied vom Nullwert, um den Wert für die richtige Ausrichtung zu erhalten.

Scheiben/Rollen mit unterschiedlichen Breiten.



Scheiben-/Rollendurchmesser

Tippen Sie auf und geben Sie den Scheiben-/Rollendurchmesser ein. Der Durchmesser wird im Bericht aufgeführt.
