Ergebnis

Auf der Ansicht Ergebnis werden der Versatz, der Winkel und die Fußwerte deutlich angezeigt. Sie können zwischen dem horizontalen und dem vertikalen Ergebnis umschalten. Sie können zwischen den Ansichten Messen, Ergebnis und Anpassen hin- und herschalten.

Tippen Sie auf , wenn Sie die Maschine anpassen möchten. Nach der Einstellung ist es möglich, wieder in die Ansicht Ergebnis zurückzukehren. Es gibt vier verschiedene Ergebnisansichten:

	Maschinenansicht.
	Grafikansicht. Gehe zu Grafikansicht
	Maschinenparktabelle. Gehe zu Maschinenparktabelle
	Kupplungstabelle. Gehe zu Kupplungstabelle

Maschinenansicht

Tippen Sie auf , um die Maschinenansicht anzuzeigen.

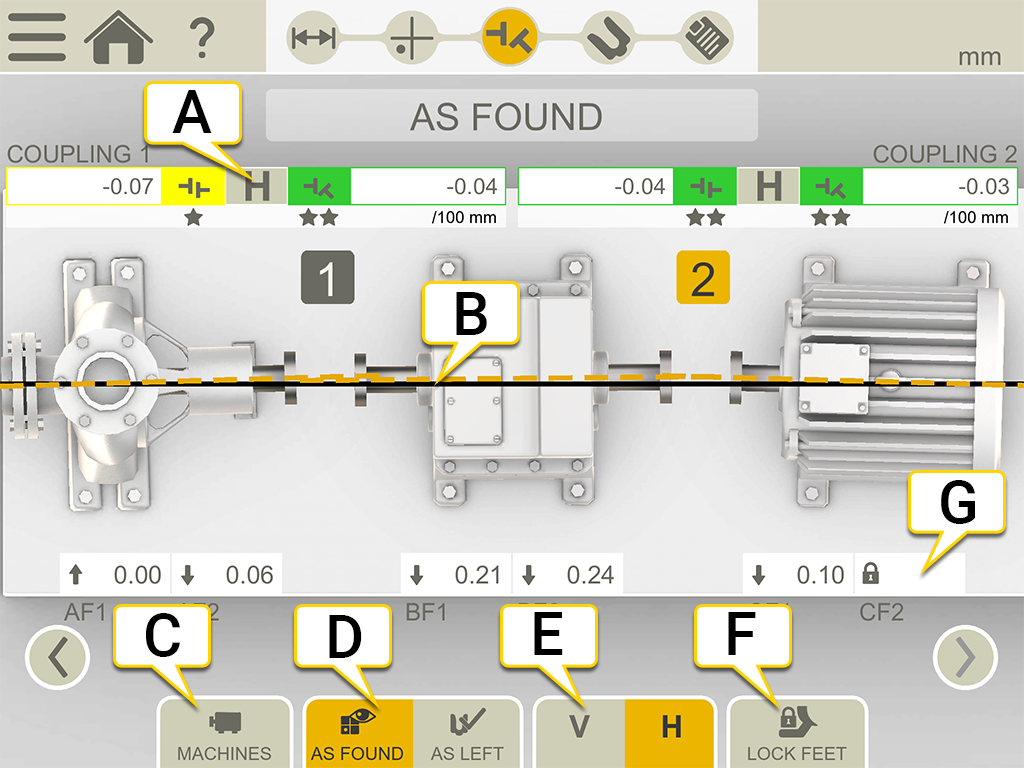

1. Versatz- und Winkelwerte.
2. Referenzlinie.
3. Tippen Sie, um die Ansicht Ergebnis zu ändern.
4. Werte „Zustand vorher“ oder „Zustand nachher“ anzeigen.
5. Anzeige des vertikalen oder horizontalen Ergebnisses.
6. Verriegeln Sie die Füße.
7. Fußwerte. Wenn Sie einen Fuß verriegelt haben, wird dies anhand eines Schlosses angezeigt.

	Nummer der Kupplung.
	Diese Kupplung wurde angepasst.
	Unsichere Kupplung. Wenn Sie eine Kupplung einstellen, kann dies Auswirkungen auf die nächste Kupplung im Maschinenpark haben. Diese Kupplung muss erneut gemessen werden.
	Wärmeausgleich.
	Gibt einen Wert außerhalb des Toleranzbereichs an.
	Innerhalb der Toleranz. 1-3 Sterne, abhängig davon, welche Toleranz verwendet wurde.

Lesen der Werte

Beim Ablesen der Werte müssen Sie die feste Maschine (S) von der bewegliche Maschine (M) ansehen. Dann ist 9 Uhr links, wie bei den Messprogrammen.

Zustand vorher oder Zustand nachher

Auf den Registerkarten können Sie zwischen den angezeigten Werten „Zustand vorher“ oder „Zustand nachher“ umschalten.

	Zustand vorher ist die letzte Messung, die Sie vor der Anpassung vorgenommen haben.
	Zustand nachher ist das letzte angepasste Ergebnis. Verfügbar, falls Sie die Ansicht Anpassen aufgerufen haben (und angezeigte Echtzeit-Werte) und zur Ansicht Ergebnis zurückgekehrt sind.

Abstand anzeigen

Es wird standardmäßig ein Winkelfehler von 100 mm angezeigt. Um den Abstand anzuzeigen, müssen Sie den Kupplungsdurchmesser einstellen.

Um das Ergebnis als Spalt anzuzeigen, tippen Sie auf und .



HINWEIS! Bei einigen Maschinenkonfigurationen ist das 3D-Ergebnis möglicherweise nicht akkurat. Es dient der Orientierung und zeigt nicht immer die genaue Drehrichtung bzw. Position der Maschine. Die angezeigten Werte für Vorschub- und Kupplungsfehler sind immer genau; befolgen Sie daher die Werte, falls das 3D-Ergebnis von den Werten abweicht.

Versatz- und Winkelwerte

Der Versatz- und Winkelwert zeigt, wie gut die Maschine mit der Kupplung ausgerichtet ist. Sie erscheinen sowohl in horizontaler als auch in vertikaler Richtung. Diese Werte sind wichtig, um innerhalb der Toleranz zu kommen.

1. Versatz. Die Mittellinien der beiden Achsen sind nicht konzentrisch, sondern parallel. Dies wird an den Kupplungsmitten gemessen. In diesem Beispiel wird ein negativer Versatz gezeigt.
2. Winkelabweichung. Die Mittellinien der beiden Achsen sind nicht parallel. In diesem Beispiel wird ein positiver Winkel gezeigt.
3. Versatz und Winkelabweichung. Eine Fehlausrichtung ist oft eine Kombination von sowohl Versatz als auch Winkelabweichung.

Ergebnis Verbindungswelle

Wenn Sie die Verbindungswelle ausgewählt haben, werden die Werte für Winkel A und B angezeigt. Sie erscheinen sowohl in horizontaler als auch in vertikaler Richtung.

1. Vertikale Werte für Winkel A.
2. Vertikale Werte für Winkel B.
3. Horizontale Werte.



Winkel A und Winkel B
