Cámara de la unidad de visualización XT

La cámara está incluida de serie en la unidad de visualización XT. También es posible comprar una unidad de visualización XT sin cámara. No se puede actualizar.

  1. Toque y . La cámara también está disponible desde la vista Inicio.
  2. Toque para hacer una foto.

La foto se guarda en el Administrador de archivos como un archivo .png. El nombre se forma con la fecha y la hora de creación. Si tiene una medición en curso (y utiliza un diseño que incluirá una foto), la última foto se añadirá automáticamente al informe. Si se toma una nueva foto, se sobrescribirá la anterior.

También es posible añadir varias fotos a un informe. Ir a Aspectos generales de Informe.

Cámara IR de la unidad de visualización XT

La cámara IR (térmica) es un equipo opcional (N.º art. 12-0968) y no se puede actualizar.

  1. Toque y . La cámara también está disponible desde la vista Inicio.
  2. Toque para iniciar la cámara IR. Deje que la cámara se aclimate durante unos cinco minutos al entorno en el que se va a utilizar. Esto garantizará una medición IR óptima.
  3. Pulse para hacer una foto.

Una foto de IR se guarda en el Administrador de archivos como un archivo .png. El nombre se forma con la fecha y la hora de creación. Si tiene una medición en curso, la foto se añade al informe.

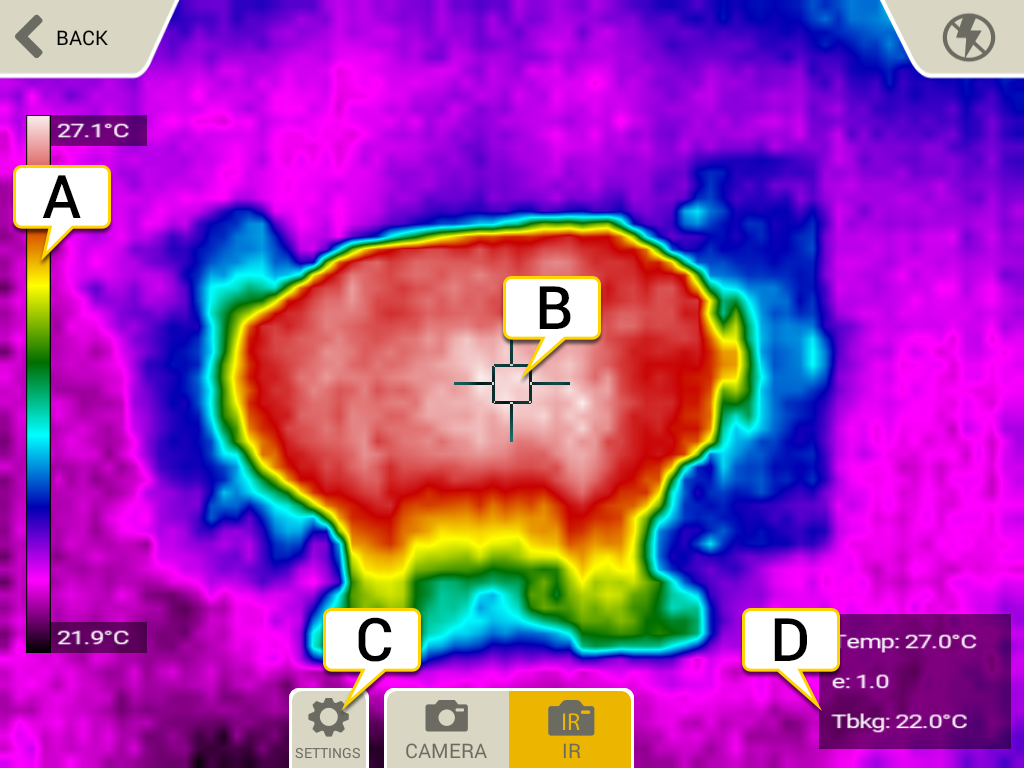

  1. Escala térmica (cuando se selecciona en Ajustes).

  2. Retícula (si se selecciona en Ajustes). Aquí es donde se registra la temperatura (Temp, e y Tbkg).
  3. Toque para abrir Configuración.
  4. Temp: la temperatura media (en retícula).
    e: el valor de emisividad.
    Tbkg: la temperatura circundante reflejada.

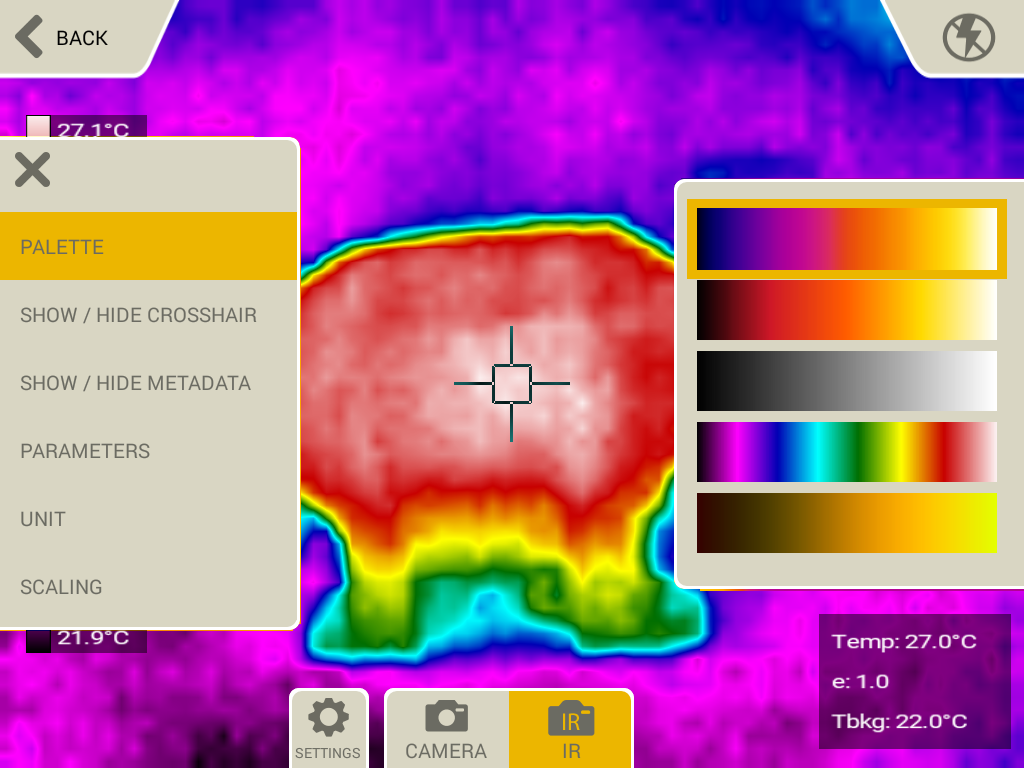

Ajustes de la cámara IR

Paleta

Cambie la presentación de colores de las imágenes de infrarrojos. Seleccione entre hierro, brillante, gris, lluvia o amarillo.

Mostrar/ocultar

Si oculta la retícula y/o metadatos, no se mostrarán tampoco en la imagen guardada.

Emisividad (e)

El valor de emisividad de la superficie/objeto se captura mediante la retícula. El valor de emisividad correcto es importante para un cálculo preciso. Posibles valores: 0,01 - 1,00, pero no recomendamos un valor por debajo de 0,6. El valor normalmente se establece desde una lista de valores de emisividad para algunos materiales comunes.

  • 1,00 para un cuerpo negro perfecto.
  • 0,01 para un objeto brillante perfecto (en el espectro de infrarrojos).

Temperatura circundante (Tbkg).

La temperatura circundante reflejada de la superficie/objeto. Se puede establecer normalmente en la temperatura ambiente. Valor <382 ºC (720 ºF). No tiene efecto cuando e = 1,00

Unidad

Seleccione Celsius o Fahrenheit.

Escala

De forma predeterminada, la escala manual no se utiliza y la escala térmica de la imagen se ajustará automáticamente desde la temperatura más baja a la temperatura más alta de la imagen IR.

Si selecciona escala manual, puede decidir las temperaturas que quiere visualizar.

  • Escala máx.: Introduzca una temperatura (hasta 450 ºC).
  • Escala mín.: Introduzca una temperatura (hasta 0 ºC).
