Resultado

En la vista Resultado, los valores de desviación, ángulo y patas se muestran claramente. Se muestran ambas direcciones horizontal y vertical. Alterne para elegir entre la vista V, la vista H o una vista combinada V/H. Puede volver y avanzar entre las vistas Medir, Resultado y Ajustar.

Toque para ajustar la máquina. Después de realizar el ajuste, es posible volver a la vista Resultado.

1. Valores de desviación vertical y ángulo. Para el eje separador: Ir a Resultado de eje separador.
2. Valores de desviación horizontal y ángulo
3. Compensación térmica definida.
4. Indicadores de tolerancia.
5. Valores verticales de las patas. Si ha bloqueado una pata, esto se indica con un candado .
6. Vista Mostrar tabla o Máquina. Ir a Tabla de resultados.
7. Mostrar los valores "As found" (Como estaba) o "As left" (Como quedó).
8. Valores horizontales de las patas.
9. Bloquee las patas. Ir a Patas bloqueadas.
10. Alterne para elegir la vista vertical o la vista horizontal.

NOTA: Cuando haya bloqueado las patas, se muestran las dos máquinas y tiene que alternar entre los valores V y H.

Cómo leer los valores

Al leer los valores, sitúese mirando a la máquina fija (S) desde la máquina móvil (M). De ese modo la posición de las 9 en punto queda a la izquierda, como en los programas de medición.





As found (Como estaba) o As left (Como quedó)

En las fichas se puede cambiar entre los valores "As found" (Como estaba) o "As left" (Como quedó).

	"As found" es la última medición que realizó antes de realizar un ajuste.
	As left (Como quedó) es el resultado más reciente ajustado. Disponible si ha ido a la vista Ajustar (y mostrado los valores en tiempo real) y ha vuelto a la vista Resultado.

Mostrar holgura

Por defecto, aparece el error angular/100 mm. Para mostrar la holgura, hay que introducir el diámetro del acoplamiento.

Para mostrar el resultado como holgura, toque y .



NOTA: En algunas configuraciones de máquinas, el resultado 3D puede no ser exacto. Su objetivo es servir de guía y puede que no siempre muestre la rotación y la posición correctas de la máquina. Los valores mostrados para las patas y los errores de acoplamiento son siempre exactos y deben seguirse en el caso de que el resultado 3D indique algo distinto.

Valores de desviación y ángulo

Los valores de desviación y ángulo indican en qué medida la máquina está alineada en el acoplamiento. Se muestran en ambas direcciones, horizontal y vertical. Es importante que estos valores estén dentro de la tolerancia.

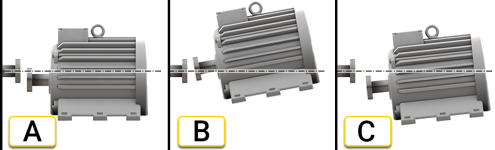

1. Desviación. Las líneas centrales de dos ejes no son concéntricas, sino paralelas. Esto se mide en los centros de acoplamiento. En este ejemplo se muestra una desviación negativa.
2. Desalineación angular. Las líneas centrales de dos ejes no son paralelas. En este ejemplo se muestra un ángulo positivo.
3. Desalineación por desviación colineal y angular. La desalineación suele combinar la desviación paralela y la angular.

Resultado de eje separador

Si ha seleccionado el tipo eje separador, se muestran los valores para los ángulos A y B. Se muestran en ambas direcciones, horizontal y vertical.

1. Valores verticales para ángulo A.
2. Valores verticales para ángulo B.
3. Valores horizontales.



Ángulo A y ángulo B
