Datos técnicos XT40
N.º de art. 12-0943
N.º de art. 12-0944
Las unidades de medición XT40 tienen PSD grande de 30 mm y pantallas OLED que muestran el ángulo de las unidades.
NOTA: Este dispositivo forma parte de un sistema de medición y su uso previsto es la medición industrial junto con otros productos Easy-Laser, de acuerdo con las instrucciones de este manual. El dispositivo está diseñado exclusivamente para el uso profesional. Ni Easy-Laser ni sus distribuidores autorizados serán responsables de los daños a la maquinaria o sistemas causados por el uso inadecuado de este dispositivo.
SERVICIO Y ASISTENCIA
Si la unidad se daña, deberá enviarse a reparar. Póngase en contacto con el centro de servicio local indicado en www.easylaser.com.
| Tipo de detector | TruePSD 30 mm |
| Comunicación | Tecnología inalámbrica |
| Tipo de batería | De tipo Li-Ion, recargable de alta potencia [3,7 V, 7,4 Wh, 2000 mAh] |
| Autonomía | Hasta 24 h de forma continua |
| Resolución | +/- 0,005 mm +1 % |
| Exactitud de medición | ±1 µm ±1 % |
| Rango de medición | Hasta 10 m |
| Tipo de láser | Láser de diodo |
| Longitud de onda del láser | 630–680 nm |
| Clase del láser | Seguridad de clase 2 |
| Potencia del láser | <0,6 mW |
| Inclinómetro electrónico | 0,1° de resolución |
| Protección medioambiental | IP 66 y 67 |
| Temperatura de funcionamiento | -10–50 °C |
| Temperatura de almacenamiento | -20–50 °C |
| Humedad relativa | 10–95 % |
| Pantalla OLED | 128x64 píxeles |
| Material de la carcasa | Aluminio anodizado + PC/ABS + TPE |
| Dimensiones | AnxAlxP: 76x76,7x39,3 mm |
| Peso | 245 g |
| Altitud | 0-2000 m |
| Diseñado para uso en exteriores (grado de contaminación 4) | |
Cambio de batería
Si es necesario cambiar las baterías, contacte con su centro de servicio local.
Utilice únicamente baterías suministradas por Easy-Laser.
Clasificación del láser
La unidad XT40 está clasificada como láser de clase 2; para obtener más información, Ir a Precauciones de seguridad.
Estos productos son seguros en condiciones de funcionamiento normales y no son perjudiciales para los ojos siempre que se utilicen y mantengan de conformidad con este Manual del usuario.
| Potencia media | Máx. 0,6 mW |
| Duración de pulso | 4-6 µs |
| Energía de pulso | Máx. 8 nJ |
| Longitud de onda | 630–680 nm |
| Divergencia de haz | 1,5 mrad x 200 mrad |
| Frecuencia de repetición de pulso | 75–120 kHz |

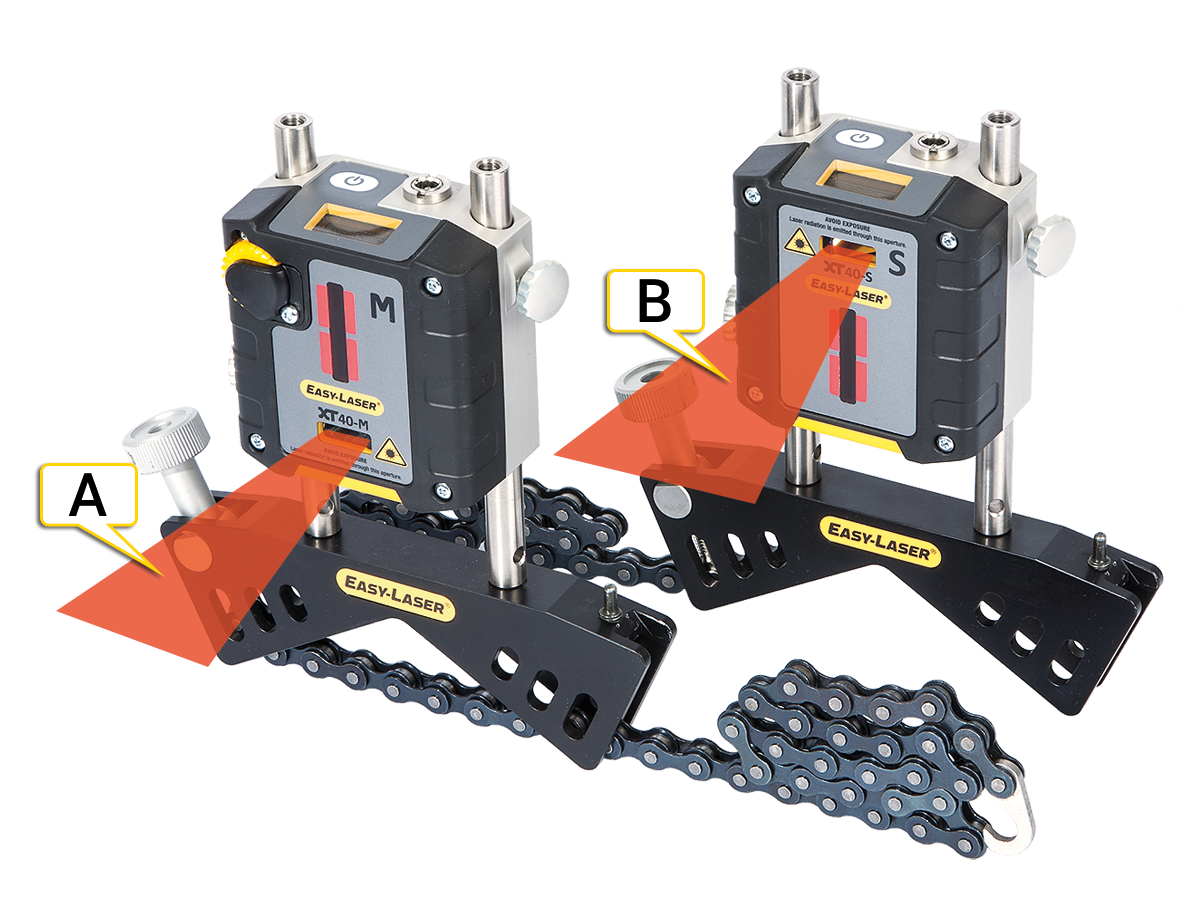

- Haz láser en unidad M
- Haz láser en unidad S
Etiquetas con precauciones de seguridad del láser
Etiqueta en la parte trasera de la XT40:
Etiqueta en la parte delantera de la XT40:
