Datos técnicos de XT50

La unidad de medición XT50 está diseñada para su uso en atmósferas potencialmente explosivas (EX). Se aplican certificaciones EX específicas; consulte los datos técnicos a continuación. Lea y siga las instrucciones de seguridad que se detallan a continuación.

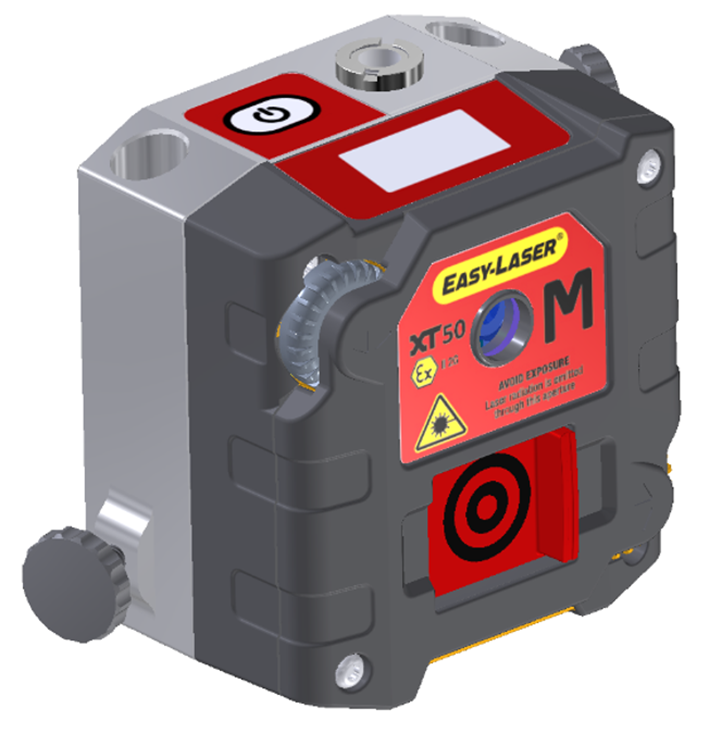

N.º de art. 12-1027

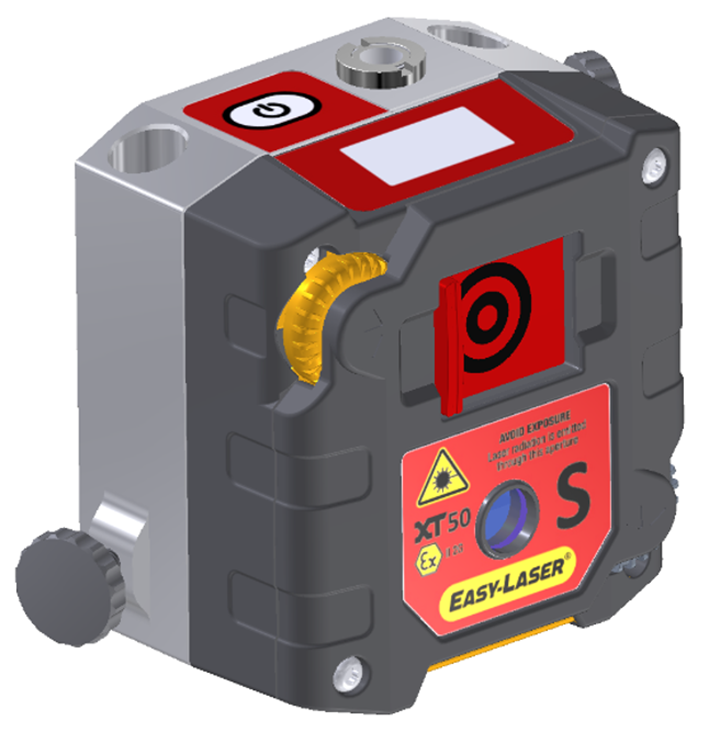

N.º de art. 12-1028

NOTA: Este dispositivo forma parte de un sistema de medición y su uso previsto es la medición industrial junto con otros productos Easy-Laser, de acuerdo con las instrucciones de este manual. El dispositivo está diseñado exclusivamente para el uso profesional. Ni Easy-Laser ni sus distribuidores autorizados serán responsables de los daños a la maquinaria o sistemas causados por el uso inadecuado de este dispositivo.

Tipo de detector	1 eje TruePSD de 20 x 20 mm
Comunicación	Tecnología inalámbrica
Tipo de batería	De tipo Li-Ion, recargable de alta potencia
Autonomía	Hasta 20 h de forma continua
Resolución	0,001 mm
Exactitud de medición	±0,001 mm±1 % [±0,05 mils±1 %]
Rango de medición	Hasta 20 m
Tipo de láser	Láser de diodo
Longitud de onda del láser	630–680 nm
Clase del láser	Seguridad de clase 2
Potencia del láser	<1 mW
Inclinómetro electrónico	0,1° de resolución
Protección medioambiental	IP 66 y 67
Temperatura de funcionamiento	De -10 a +50 °C [de 14 a 122 °F] (ambiente)
Temperatura de almacenamiento	De -20 a +50 °C [de -4 a 122 °F] (ambiente)
Altitud	0-2000 m
Humedad relativa	10–95 %
Pantalla OLED	128x64 píxeles
Material de la carcasa	Aluminio anodizado + PC/ABS + TPE
Dimensiones	A x H x F: 76x76,5x50,9 mm
Peso	316 g
Clasificaciones Ex	II 2G Ex ib op is IIC T4 Gb, -10 °C ≤ Ta ≤ +50 °C *
	II 2D Ex ib op is IIIC T135 °C Db, -10 °C ≤ Ta ≤ +50 °C *
Certificados Ex	Presafe 17 ATEX 10552X
	IECEx PRE 17.0049X
Diseñado para uso en exteriores (grado de contaminación 4)

* Explicación de la clasificación EX, véase a continuación.

Cambio de la batería o reparación

Si es preciso cambiar las baterías o reparar la unidad, la unidad debe enviarse al centro de servicio sueco.

Utilice únicamente baterías suministradas por Easy-Laser.

Clasificación del láser

La unidad XT50 está clasificada como láser de clase 2; encontrará más información en Ir a Precauciones de seguridad.

Estos productos son seguros en condiciones de funcionamiento normales y no son perjudiciales para los ojos siempre que se utilicen y mantengan de conformidad con este Manual del usuario.

Potencia media	Máx. 0,6 mW
Duración de pulso	10-17 µs
Energía de pulso	Máx. 20 nJ
Longitud de onda	630–680 nm
Divergencia de haz	<1,5 mrad
Frecuencia de repetición de pulso	32-47 kHz

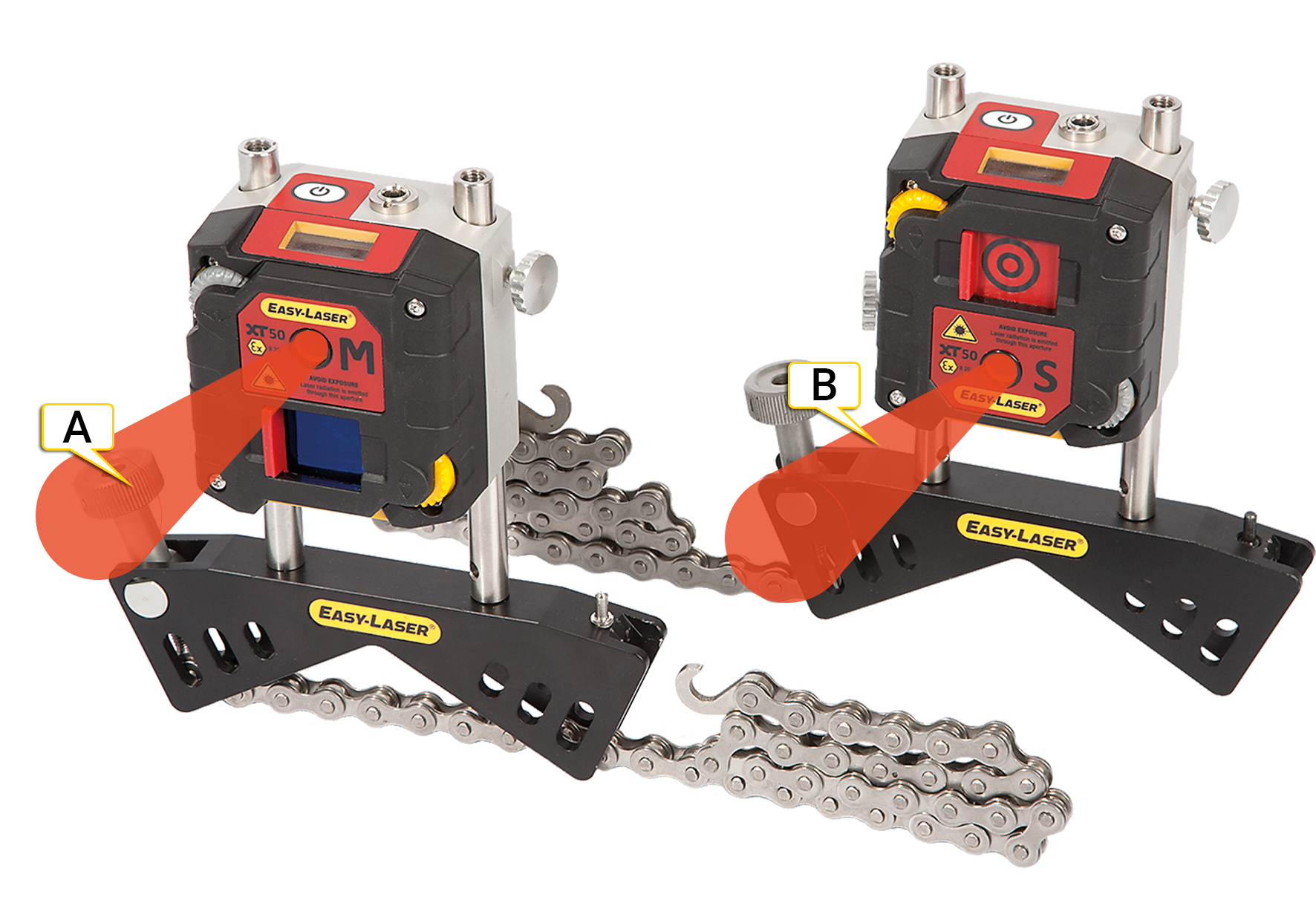

Haz láser en unidad M
Haz láser en unidad S

* Explicación de la clasificación EX:

II = grupo de productos. Indica que el instrumento está homologado para todas las áreas excepto minas.

2G = categoría de producto para atmósfera gaseosa. Equipos intrínsecamente seguros para las zonas 1 y 2

(probable existencia de atmósfera gaseosa explosiva: gases, nieblas y vapores).

2D = categoría de producto para atmósfera polvorienta. Equipos intrínsecamente seguros para las zonas 21 y 22

(probable existencia de atmósfera polvorienta explosiva).

ib op is = tipo de protección EX (seguridad intrínseca y niveles seguros de radiación láser).

IIC = grupo de explosión para atmósfera gaseosa. Ejemplos de gases: hidrógeno y acetileno.

IIIC = clasificación del polvo. Indica que el instrumento está homologado para polvo de fibras inflamables, polvo no conductor y polvo conductor.

T4 = clase de temperatura para atmósfera gaseosa. La clase de temperatura indica la temperatura máxima de la superficie expuesta del

producto, que equivale a una temperatura máxima de 135 °C.

T135 °C = clase de temperatura para atmósfera polvorienta. Indica que la temperatura máxima de la superficie expuesta del producto es de 135 °C.

Gb = nivel de protección del equipo para atmósfera gaseosa. Corresponde a la zona 1 y 2.

Db = nivel de protección del equipo para atmósfera polvorienta. Corresponde a la zona 21 y 22.

Ta = temperatura ambiente. Indica que el producto es seguro para su uso en entornos EX solo en el rango de temperatura ambiente indicado.

Precauciones de seguridad/advertencia

No cargar en entornos potencialmente explosivos.
Lea y siga en todo momento las instrucciones de funcionamiento.
Abrir la caja de la unidad invalida la calificación Ex y la garantía, y puede provocar exposiciones a la luz peligrosas.
Todas las reparaciones deben realizarse en el centro de servicio principal de Easy-Laser, que se encuentra en Suecia.
Utilice únicamente el cargador de Easy-Laser incluido (12 V).
La clasificación EX solo es válida para las unidades de medición XT50 (referencias 12-1026 y 12-1027). Los soportes, los elementos de fijación, el maletín y los demás accesorios no están sujetos a ninguna clasificación EX; el usuario debe evaluar su idoneidad antes de utilizarlos en entornos EX. Easy-Laser no asume ninguna responsabilidad por la seguridad EX de los accesorios.
