Calibre el nivel electrónico XT22 verticalmente

Antes de calibrar el nivel electrónico vertical, es preciso calibrar ambos niveles electrónicos horizontales. La aplicación no ofrece un programa de calibración para el nivel vertical XT22. En su lugar, la calibración se realiza manualmente utilizando el programa VALORES.

NOTA: Solo se puede utilizar el detector XT70 al calibrar el transmisor láser XT22.

Nivelación horizontal

  1. Seleccione para abrir el programa Valores. Conecte el detector y el transmisor láser.
  2. Ir a la vista de medición .
  3. Coloque el transmisor láser [A] sobre una superficie plana, limpia y estable.
  4. Nivele el transmisor láser de acuerdo con los niveles electrónicos utilizando los tornillos de nivelación [B].

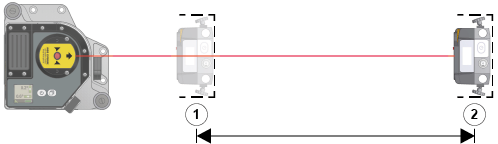

Alineación aproximada

  1. Coloque el detector en la posición 1 y muévalo hasta que el haz láser incida en el centro.
  2. Marque la posición en el detector.
  3. Coloque el detector en la posición 2 y muévalo hasta que el haz láser incida en el centro.
  4. Marque la posición en el detector.

Entre la posición A y la posición B debe haber como mínimo 1 m, aunque es preferible que haya 5-10 m.

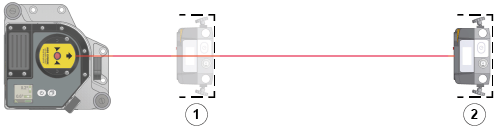

Poner a cero y leer el valor

  1. Vuelva a colocar el detector en la posición 1.
  2. Seleccione para ajustar a cero.
  3. Mueva el detector a la posición 2. Toque para guardar el valor.

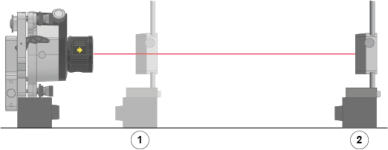

Monte el transmisor láser verticalmente.

  1. Monte el transmisor láser verticalmente utilizando el multisoporte 12-1275 u otras opciones de montaje.
  2. Haga una alineación aproximada del detector en la posición 2 (±0,1 mm).

NOTA: El transmisor láser debe montarse con la etiqueta de producto XT22 hacia arriba. Consulte la imagen siguiente.

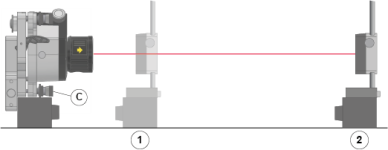

Poner a cero y ajustar

  1. Vuelva a colocar el detector en la posición 1.
  2. Seleccione para ajustar a cero.
  3. Mueva el detector a la posición 2.
  4. Ajuste el transmisor láser hasta que tenga el mismo valor vertical que el guardado en el paso 11 utilizando el tornillo de nivelación [C].
  5. Repita los pasos 14-17 hasta que aparezca 0 en la posición 1 y el valor correcto en la posición 2.



Calibración del nivel de burbuja

  1. Calibre el nivel electrónico a través del menú contextual de la aplicación del transmisor láser seleccionando «Calibrar Z».



Verificación de la exactitud de la calibración

  1. Repita los pasos 4-18 y compruebe la lectura en tiempo real del nivel electrónico. La lectura en tiempo real del nivel electrónico debe estar ahora cerca del cero.

.
