Calibre los niveles electrónicos XT20/XT22 horizontalmente

Los niveles electrónicos del transmisor láser XT20/XT22 se pueden calibrar. Esta operación se realiza en la fábrica, pero debería hacerse repetirse antes de cada uso si se quiere medir con respecto al nivel horizontal (o vertical). Al calibrar los niveles electrónicos y utilizarlos para nivelar el transmisor láser podrá conseguir un nivelado absoluto del plano del láser, de aproximadamente 0,02 mm/m.

Inicie el programa de calibración (solo aplicable a niveles horizontales) desde el menú contextual > «Calibrar X&Y» y siga las instrucciones. La aplicación le guiará a través del procedimiento de calibración. Después de cada paso del procedimiento, toque para continuar con el siguiente paso.

Al iniciar la secuencia de calibración, los ajustes de calibración anteriores de ambos niveles electrónicos horizontales se borran y los niveles vuelven a los ajustes de calibración de fábrica. Cuando se haya completado la secuencia de calibración íntegra, en los niveles electrónicos se utilizarán los nuevos ajustes calculados con el procedimiento de calibración.

Antes de iniciar el procedimiento de calibración, conecte el detector y el transmisor láser.

NOTA: El programa de calibración de la aplicación solo se aplica a los niveles horizontales.

NOTA: Coloque el transmisor láser de acuerdo con la orientación mostrada en la animación. Empiece siempre con la dirección X al calibrar horizontalmente.

NOTA: Solo se puede utilizar el detector XT70 al calibrar el transmisor láser XT20/22.

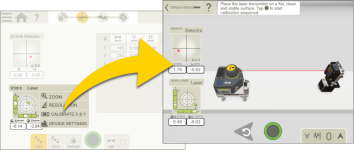

Guía de calibración autodidacta en la aplicación.

Calibre el primer nivel electrónico

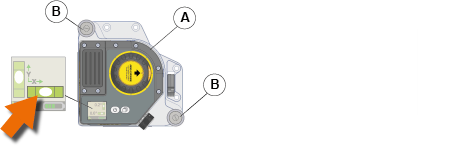

  1. Coloque el transmisor láser [A] sobre una superficie plana, limpia y estable. Toque para iniciar la secuencia de calibración.
  2. Marque la base del transmisor láser. Toque .
  3. Nivele el transmisor láser de acuerdo con ambos niveles electrónicos utilizando los tornillos de nivelación [B]. Toque .



Ajustar a cero

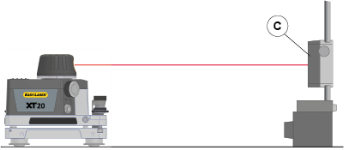

  1. Coloque el detector [C] a una distancia mínima de 1 m, pero preferiblemente a 5-10 m, y céntrelo con respecto al haz láser, con un margen de 0,5 mm horizontalmente, moviendo el detector. No toque el transmisor láser. Toque . La aplicación realiza automáticamente la puesta a cero del valor.



Giro y nivelación

  1. Gire el cuerpo del transmisor láser 180º (el transmisor se coloca de acuerdo con la marca del paso 2). Toque .

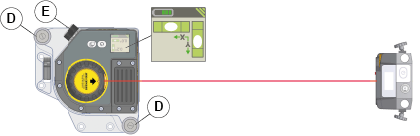

  1. Nivele el transmisor láser de acuerdo con los niveles electrónicos utilizando los tornillos de nivelación [D]. Toque .
  2. Utilice el mando de ajuste fino [E] (destacado en la aplicación) del transmisor láser para centrar el haz horizontalmente, con un margen de 0,5 mm, en el detector. No toque el detector. Toque . La aplicación reduce automáticamente el valor a la mitad.



Ajuste del valor

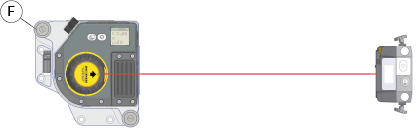

  1. Ajuste con precisión el valor V del detector PSD a 0,00 utilizando el tornillo de nivelación [F] (destacado en la aplicación) del transmisor láser. Toque para calibrar.



Calibración del nivel

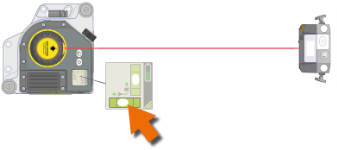

  1. El punto cero del nivel electrónico se autocalibra ahora. Toque .



Calibre el segundo nivel electrónico

  1. Gire el cuerpo del transmisor láser 90º. Toque .
  2. Repita los pasos 3–9.


Verificación de la exactitud de la calibración

  1. Después de calibrar ambos niveles, se puede verificar la exactitud de la calibración (opcional). Toque para continuar con el procedimiento de verificación y siga las instrucciones de la aplicación.
    Para salir del procedimiento de calibración sin verificar, pulse el botón de la esquina superior izquierda para volver al programa principal.
