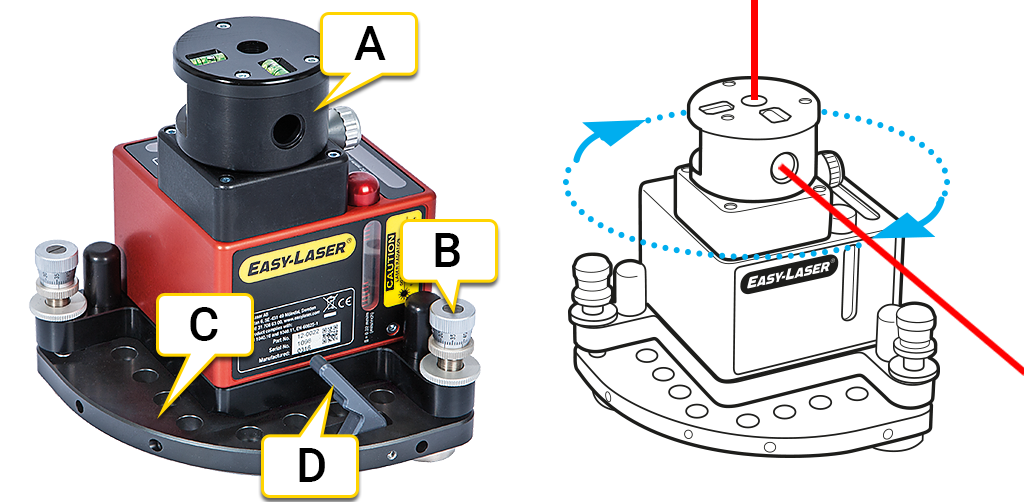

Transmisor láser D22
-
Cabezal giratorio con prisma angular.
-
Tornillo de nivelación.
-
Mesa basculante.
-
Para montar el D22 en un trípode, hay que quitar primero la palanca de liberación.
Tornillos de nivelación
Los tornillos de nivelación de la mesa de nivelación del transmisor láser deben ajustarse cuidadosamente y con arreglo a las instrucciones.
Alineación aproximada (a ojo) de la diana (detector)

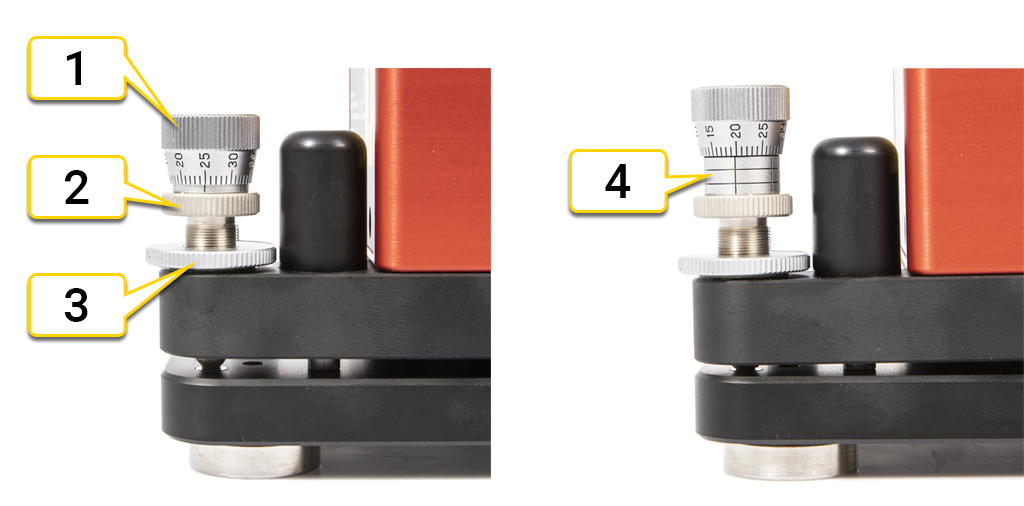

Compruebe la posición del tornillo de ajuste preciso. Debe estar en su posición nominal, es decir, unos 2,5 mm.
- Afloje el tornillo de bloqueo.
- Ajuste con el tornillo de ajuste aproximado a la posición deseada.
- Apriete el tornillo de bloqueo.
Ajuste preciso (digital) del detector y valores de lectura
- Compruebe que el tornillo de bloqueo esté apretado.
- Ajuste con el tornillo de ajuste preciso al valor deseado.
- Ajuste preciso
- Ajuste aproximado
- Bloqueo
- Posición máxima
Use una cinta de seguridad aprobada para evitar que el equipo caiga y produzca lesiones. Elija una cinta de seguridad que haya sido aprobada para el peso que debe llevar y para las circunstancias en las que se va a utilizar. Observe siempre las normas internas de trabajo seguro de su empresa. La cinta de seguridad debe conectarse al equipo utilizando el tornillo M6 suministrado (art. n.º 01-1402). Compruebe con regularidad que la cinta no está dañada ni desgastada. Si ha sufrido una caída grave, sustitúyala. Coloque la cinta por encima del equipo.
