Aspectos generales de XT290

Nivel de precisión digital XT290 para instalar y alinear la mayoría de los tipos de máquinas; por ejemplo, para nivelar mesas de máquinas, rodillos, bancadas, etc. También se utilizan para medir la rectitud, la planitud y el paralelismo.
El nivel de precisión XT290 se puede conectar de forma inalámbrica a la aplicación Easy-Laser® XT Alignment. Ir a Medición con unidad de visualización

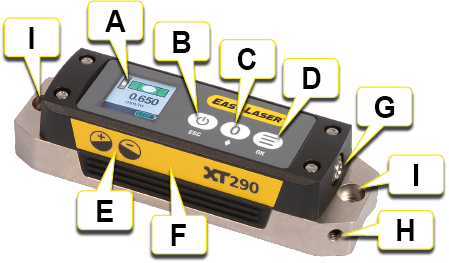

  1. Visualización de la medición.
  2. Botón de encendido/apagado y para volver del menú al modo de medición («ESC»).
  3. para ajustar a cero un valor y para alternar entre menús.
  4. para acceder a los menús y para «Aceptar».
  5. Símbolos que explican el valor positivo (+) o negativo (-) de acuerdo con el ángulo de inclinación del XT290.
  6. Etiqueta amarilla que ayuda a saber la dirección de medición del XT290.
  7. Puerto de carga del adaptador de alimentación.
  8. Orificio roscado para la cinta de seguridad.
  9. Orificios para montar accesorios/adaptación personal.

Para obtener información sobre datos técnicos: Ir a Datos técnicos de XT290



NOTA: Para obtener valores correctos (positivos y negativos), mantenga siempre la etiqueta amarilla en la misma dirección en las
diferentes posiciones de medición.



Carga del XT290

Cargue el XT290 enchufando el adaptador de alimentación. Es posible seguir utilizando el XT290 mientras se carga;
consulte la NOTA a continuación.
Temperatura de carga: 0 a +40 °C (temperatura en el interior de la unidad).



NOTA: Para conseguir la mejor exactitud de medición, se recomienda no cargar el XT290 cuando se está midiendo
debido al calor generado.

NOTA: Si necesita cambiar la batería del XT290, póngase en contacto con su distribuidor de Easy-Laser.

Ajustes de XT290

Pulse para acceder a los ajustes del menú principal.

NOTA: Para que el resultado de la medición sea lo más exacto posible, se debe calibrar el nivel del XT290 y adaptar la temperatura al entorno en el que se supone que va a funcionar.

NOTA: Todos los ajustes, excepto la temperatura y el punto cero establecido con el botón Cero, se guardan incluso después de apagar el XT290.

NOTA: Cuando el XT290 está conectado a la aplicación XT, los ajustes de «Unidad», «Resolución» y «Filtro» solo pueden
realizarse en la aplicación XT. Cuando se está conectado a la aplicación XT, estos menús de visualización se desactivan en el XT290 y
«Restablecer valores de fábrica» está totalmente deshabilitado.

NOTA: Cuando los ajustes se cambian en la aplicación XT durante la conexión, se aplican los ajustes de la aplicación al XT290. Cuando se desconecta, los ajustes del XT290 vuelven a los que se realizaron antes de la conexión.

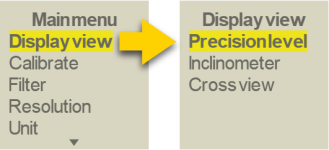

Vista de visualización

Pulse y seleccione «Vista de visualización». Elija entre la vista «Nivel de precisión» para nivel de precisión e inclinómetro de baja exactitud (balanceo), la vista «Inclinómetro» para inclinómetro de baja exactitud (paso y balanceo) y «Vista cruzada» para inclinómetro de baja exactitud (paso y balanceo).

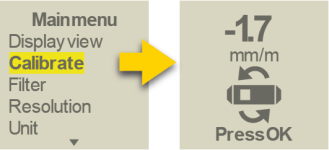

Calibración de nivel

El XT290 se entrega calibrado de fábrica. Para calibrarlo in situ:

  1. Coloque el XT290 sobre el objeto que se va a medir (sobre una superficie limpia!). Haga una marca para asegurarse de que colocará el XT290 en la misma posición.
  2. Pulse y seleccione «Calibrar». Espere a que el valor se estabilice. Pulse para Aceptar.
  3. Gire el XT290 180°. Espere a que el valor se estabilice. Pulse para Aceptar.
  4. Pulse . El XT290 está ahora calibrado. La calibración se conserva aunque se apague el XT290.
  5. Gire el XT290 180°, para devolverlo a la posición original. Ahora puede empezar a medir.

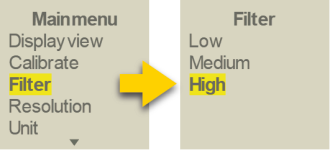

Filtro

Pulse y seleccione «Filtro». Elija entre un tiempo de filtrado del valor de medición «Bajo», «Medio» o «Alto».

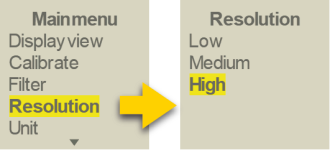

Resolución (número de decimales)

Pulse y seleccione «Resolución». Elija entre "Baja", "Media" o "Alta".

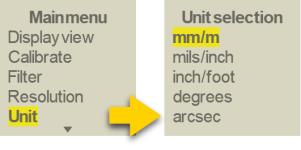

Unidad (angular)

Pulse y seleccione «Unidad». Elija entre las siguientes unidades angulares:
mm/m, mils/pulg., pulg./pie, grados o arcsec. Utilice para alternar entre menús.

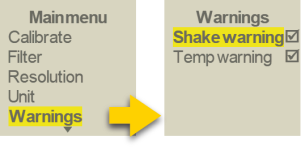

Advertencia de movimiento

Pulse y seleccione «Advertencias» > «Advertencia de movimiento». Seleccione o deseleccione la casilla de verificación. La advertencia de movimiento desaparece automáticamente cuando cesa el movimiento. Si las vibraciones son demasiado fuertes como para que aparezca la advertencia de movimiento durante la medición, se recomienda aumentar el ajuste del nivel del filtro.

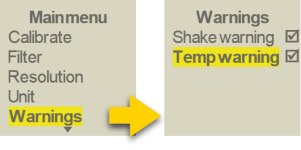

Advertencia de temperatura

Si aparece la advertencia de temperatura durante la medición, bórrela pulsando si desea seguir midiendo.
Consulte la NOTA a continuación.

Pulse de nuevo y seleccione «Advertencias» > «Advertencia de temperatura». Seleccione o deseleccione la casilla de verificación.
Para ver información sobre temperatura, consulte Menú principal > Información del sistema > Temperatura

El sensor de temperatura está situado en el interior del XT290, en la placa de circuito impreso del nivel de precisión.


NOTA:
La advertencia de temperatura aparecerá si la temperatura interna del nivel de precisión cambia con demasiada rapidez. Esto puede reducir la calidad de la medición. Deje que el nivel de precisión se caliente antes de comenzar la medición y asegúrese de que la temperatura ambiente sea estable.



Restablecer valores de fábrica

Pulse y seleccione "Restablecer valores de fábrica" para volver a los valores de fábrica (los que tenía el XT290 en la entrega).

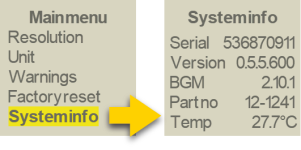

Información del sistema

Pulse y seleccione «Información del sistema» para ver información sobre el número de serie, la versión de firmware, versión BGM (inalámbrica),
n.º de pieza y temperatura interna del XT290.
