Aspectos generales de Correa

El sistema Easy-Laser® BTA consta de un transmisor láser y un detector. Los soportes magnéticos del láser y el detector simplifican el montaje del equipo. Este sistema permite alinear poleas no magnéticas, pues las unidades son muy ligeras y se pueden montar empleando cinta adhesiva de doble cara. Se puede alinear toda clase de polea, sea cual sea el tipo de correa. Se pueden compensar las poleas de distintos anchos.

Para obtener información técnica, Ir a XT190 BTA

1. Conector

2. Apertura del detector

3. Pila alcalina 1xR6 (AA) 1,5 V



Uso del transmisor

1. Encendido/Apagado.

2. Alterna entre el modo de baja potencia (el haz láser parpadea una vez) y el modo de alta potencia (el haz láser parpadea dos veces).

NOTA: Si no va a utilizar el sistema durante mucho tiempo, extraiga la batería del transmisor láser.



Flujo de trabajo de Correa

El flujo de trabajo en la parte superior de la pantalla le guiará en la tarea. La vista actual está marcada en amarillo. El informe se rellena constantemente durante la sesión. Para ver el informe en su estado actual, toque en el flujo de trabajo. La medición se guarda automáticamente durante todo el flujo de trabajo.

Una vez terminada la medición, toque y para finalizarla.

La vista Preparar está activa en el flujo de trabajo.

Crear una plantilla

1. Toque y .
2. Escriba un nombre nuevo o conserve el predeterminado. La plantilla se guarda en el Administrador de archivos.

Ir a Plantillas para mediciones.

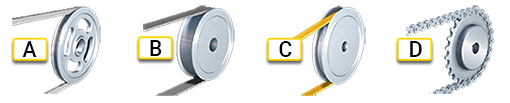

Tipos de correa

1. Correa trapezoidal
2. Correa plana
3. Correa dentada
4. Transmisiones de cadena

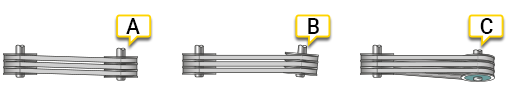

Desalineación por desviación colineal y angular

La desalineación puede ser por desviación colineal o angular. Y también puede ser una combinación de ambas.

1. Desviación
2. Angular
3. Desalineación por desviación paralela y angular.
