Resultado

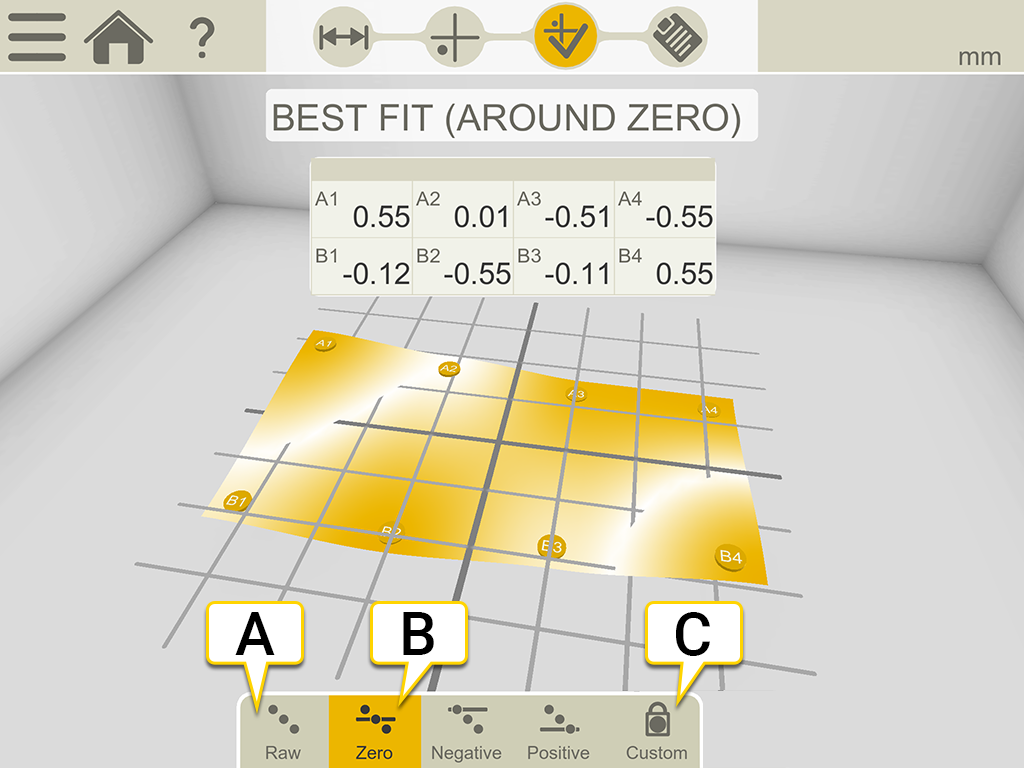

Toque para abrir la vista de resultados. El resultado se mostrará en una tabla y un gráfico. Puede probar diferentes ajustes y analizar el resultado de medición directamente en la unidad de visualización.

1. Valores brutos.
2. "Ajuste óptimo alrededor de cero" es el seleccionado en este ejemplo.
3. Establece puntos de referencia personalizados.


Modos de referencia

Cuando se realiza el cálculo del ajuste óptimo, el objeto se inclina con el valor de pico a pico más bajo. Se instala lo más plana posible entre dos planos.

	Valores brutos.
	Cero. Cuando se realiza el cálculo del ajuste óptimo, el objeto de medición se inclina con el valor de pico a pico más bajo. Se ajusta en la posición más plana que sea posible entre dos planos, con un valor promedio de cero.
	Negativo. Ajuste óptimo con todos los puntos de medición por debajo de cero. La línea de referencia se mueve hasta el punto de medición más alto.
	Positivo. Ajuste óptimo con todos los puntos de medición por encima de cero. La línea de referencia se mueve hasta el punto de medición más bajo.

Puntos de referencia

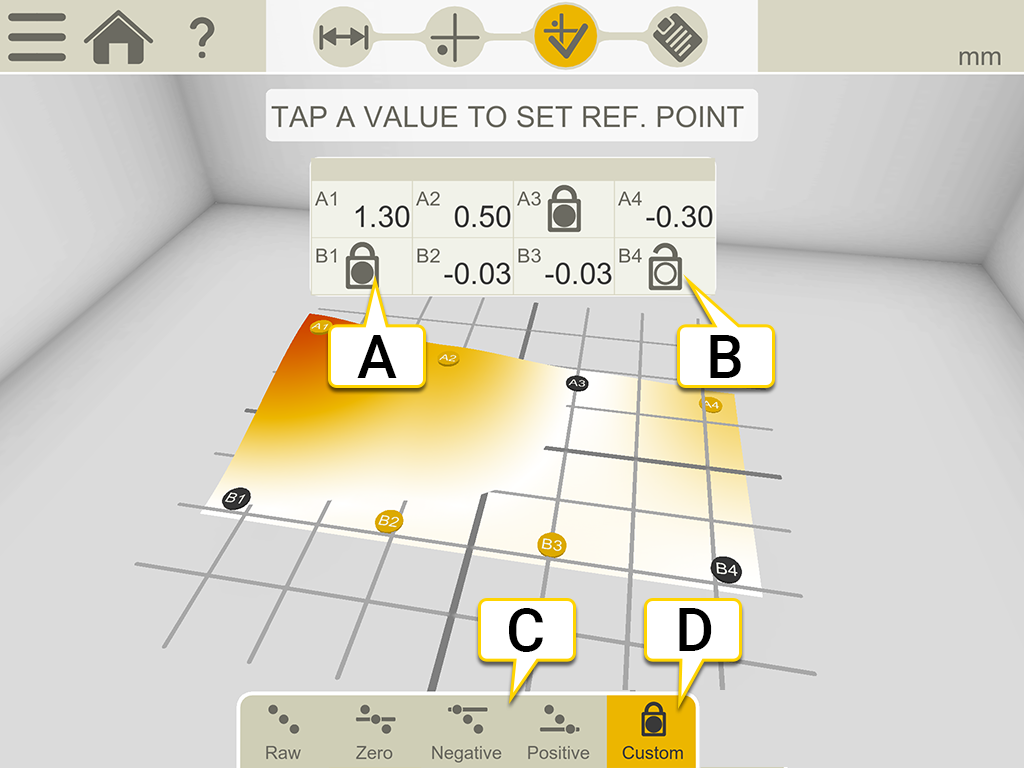

Los valores de la medición se pueden recalcular de modo tal que cualquiera de los tres pase a ser una referencia cero, aunque no puede haber más de dos alineados en horizontal o vertical en el sistema de coordenadas. (Si hay tres seguidos es una línea, no un plano). Los puntos de referencia hacen falta cuando se va a mecanizar la superficie.

1. Punto de referencia.
2. Punto de referencia abierto.
3. Diferentes cálculos de mejor ajuste.
4. Establecer puntos de referencia personalizados está activo. Por defecto, el mejor ajuste se calcula utilizando el valor pico a pico global.

Establecer puntos de referencia personalizados

1. Toque en la tabla para abrir un punto de referencia.
2. Toque un valor de la tabla para establecerlo como referencia. Solo puede haber en línea horizontal o vertical un máximo de dos puntos de referencia.
