Calibración del haz láser

Si es necesario, realice una "calibración aproximada" con un trozo de papel.

  1. Coloque ambos soportes a la posición de las 12.
  2. Coloque un trozo de papel entre las varillas y el objetivo en el soporte M.
  3. Haga una marca en el punto en el que el haz láser incide en el papel.
  4. Gire la unidad S 180º. Utilice el mango.
  5. Haga una marca en el punto en el que el haz láser incide en el papel.
  6. Ajuste el haz láser al centro entre las dos marcas. Utilice los tornillos de la unidad S.
  7. Repita el procedimiento con la unidad M.

Calibración de S a M

  1. Coloque ambas unidades a la posición de las 12.

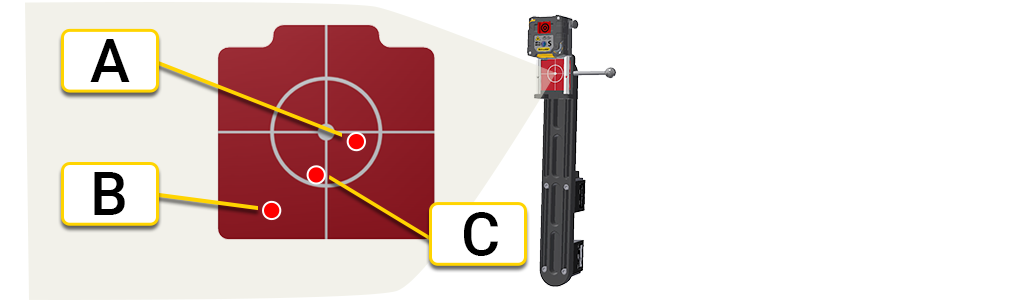

  2. Mueva la unidad M hacia arriba para mostrar el objetivo en el soporte (véase la imagen a continuación).
  3. Fíjese dónde incide el haz láser en el objetivo en la posición A.
  4. Gire la unidad S 180º. Utilice el mango.
  5. Fíjese dónde incide el haz láser en el objetivo en la posición B.
  6. Trace una línea entre las posiciones y marque el punto medio entre las posiciones A y B.
  7. Ajuste el haz láser al punto medio, C. Utilice los tornillos de la unidad S.

Máquina M. El objetivo es visible en el soporte.



  1. Gire de nuevo la unidad S 180º. Si el haz láser no se mueve al girar, significa que está bien calibrado.
    Si se mueve más de 3 mm, repita los pasos 3-7.
  2. Afloje los tornillos del soporte y ajuste hasta que el láser incida en el centro del objetivo del soporte M.

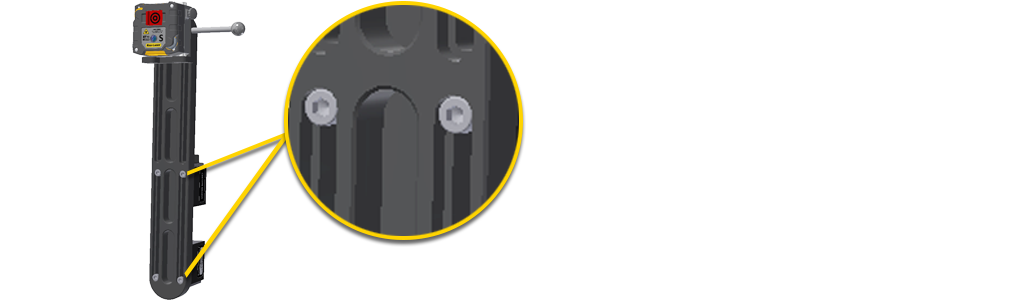

Afloje los tornillos para ajustar el soporte S



Calibración de M a S

  1. Coloque ambas unidades a la posición de las 12.
  2. Mueva la unidad M hacia abajo sobre las varillas para colocarla en la posición de medición.

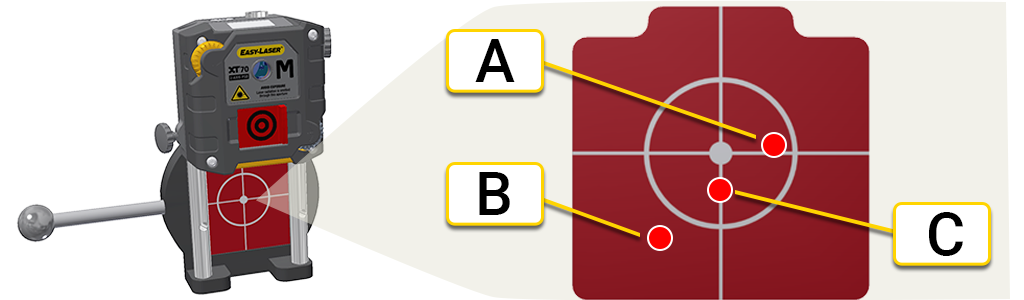

  3. Mueva la unidad S hacia arriba para mostrar el objetivo (véase la imagen a continuación).
  4. Fíjese dónde incide el haz láser en el objetivo en la posición A.
  5. Gire la unidad M 180º. Utilice el mango.
  6. Fíjese dónde incide el haz láser en el objetivo en la posición B.
  7. Trace una línea entre las posiciones y marque el punto medio entre las posiciones A y B.
  8. Ajuste el haz láser al punto medio, C. Utilice los tornillos de la unidad M.
  9. Gire de nuevo la unidad M 180º. Utilice el mango. Si el haz láser no se mueve al girar, significa que está bien calibrado.
    Si se mueve más de 3 mm, repita los pasos 4-8.
  10. Ajuste la máquina móvil hasta que el haz láser incida en el centro del objetivo del soporte S.

Asegúrese de que los haces láser incidan en el centro de los objetivos en ambos soportes.

Máquina S. El objetivo es visible en el soporte.



Ajuste de los haces láser

Ahora se ajustará el haz láser al centro de los objetivos en las unidades de medición.

  1. Mueva ambas unidades hacia abajo en las varillas hasta la posición de medición.
  2. Coloque ambas unidades a la posición de las 12.

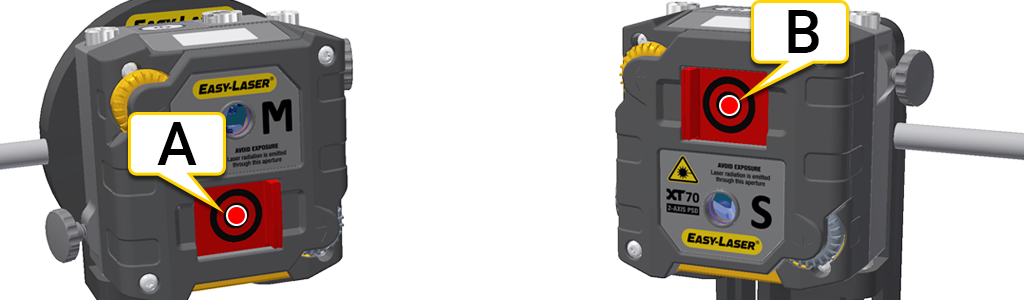

  3. Ajuste el haz láser hasta que incida en el centro del objetivo M (A en la imagen siguiente). Utilice los tornillos de la unidad S.
  4. Ajuste el haz láser hasta que incida en el centro del objetivo S (B en la imagen siguiente). Utilice los tornillos de la unidad M.

  1. Ajuste la unidad S al centro del objetivo M.
  2. Ajuste la unidad M al centro del objetivo S.
