Soporte DM

El soporte DM (art. 12-1130) puede utilizarse para medir movimientos dinámicos. El soporte se fija a la máquina con pegamento o tornillos.

Montaje del soporte

  1. Monte una unidad de medición en el soporte.
  2. Fije la unidad con los tornillos en las varillas. (No utilice los tornillos de las unidades de medición).
  3. Decida dónde colocar el soporte. Colóquelo a la misma altura que el centro del eje.
  4. Utilice una placa de montaje pegada o atornillada para sujetar el soporte.
Pegamento
  1. Retire la pintura de la máquina.
  2. Limpie la superficie.
  3. Póngase guantes y gafas protectoras.
  4. Aplique pegamento (Loctite HY4070 o similar) en el soporte y colóquelo en la máquina.

Tiempo de fijación: 5 minutos. Máxima efectividad después de 24 horas.

NOTA: Manipule el pegamento con precaución, lea las instrucciones suministradas junto con el soporte DM.

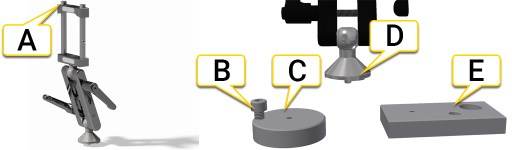

  1. Tornillos para fijar la unidad de medición.
  2. Utilícelo para separar la placa de montaje con pegamento.
  3. Pegue la placa de montaje.
  4. Fíjelo en la placa de montaje con pegamento O un perno.
  5. Placa de montaje con perno.



  1. Retire la pintura y limpie la superficie

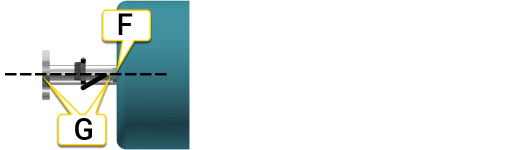

  2. Coloque el soporte a la misma altura que el centro del eje.
