Ajustar tren de máquinas

En la vista Ajustar, se muestran los valores reales.

1. Toque en el flujo de trabajo. Se ampliará la vista de las dos máquinas en las que están instaladas las unidades de medición.
2. Toque en la máquina que desee ajustar.
3. Calce la máquina con arreglo a los valores verticales de las patas.

4. Ajuste la máquina lateralmente con arreglo a los valores horizontales reales.

5. Apriete las patas.

6. Toque para volver a medir o toque para ver el informe.

1. Las unidades de medición se colocan en el acoplamiento que se midió en último lugar.
2. La máquina se está ajustando.
3. Ir a Filtro
4. Seleccione cómo desea visualizar los valores en tiempo real.
5. Pueden mostrarse en una vista vertical u horizontal.

   Para simular un ajuste: Ir a Guía de ajuste

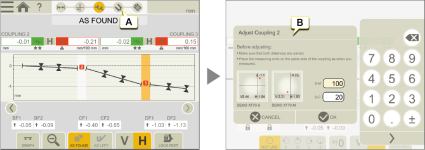

Ajustar cualquier acoplamiento

Después de evaluar el resultado, puede seleccionar qué acoplamiento del tren de máquinas ajustar:

1. En la vista de resultados, utilice flechas para seleccionar el acoplamiento que desee ajustar. Toque Ajustar en el flujo de trabajo.

2. Asegúrese de que esté seleccionado el acoplamiento correcto. Compruebe las distancias, introduzca nuevas distancias si no son correctas. Toque Aceptar.




3. Seleccione la máquina que desee ajustar tocando el icono .
   Vuelva a medir todo el tren de máquinas después del ajuste.
   Toque Resultado en el flujo de trabajo y asegúrese de que los valores sean correctos.


NOTA: Puede utilizar la guía de ajuste para el tren de máquinas. Esta función permite realizar ajustes simulados en las patas de la máquina antes de llevar a cabo el ajuste real. Ir a Guía de ajuste

Valores en tiempo real con inclinómetro

Con los programas EasyTurn, Barrido y Multipunto, el inclinómetro controla cuándo se muestran los valores en tiempo real.

Seleccione una de las opciones de en tiempo real:

	Estrecho: los valores en tiempo real se muestran cuando las unidades se sitúan a (±2°) de las posiciones de reloj.
	Ancho: los valores en tiempo real se muestran cuando las unidades se sitúan a (±44°) de las posiciones de reloj.
	Live360: los valores en tiempo real se muestran en dirección vertical y horizontal. Solo disponible al usar XT70. Cuando seleccione Live360, asegúrese de que no ha movido las unidades de medición después de registrar el último punto de medición. Si las ha movido, vuelva a medir para obtener un resultado preciso.

NOTA: La opción Live 360 es sensible a los movimientos y la holgura. Asegúrese de que la holgura no influya en la medición.

Valores en tiempo real sin inclinómetro

Con el programa 9-12-3 el inclinómetro no se utiliza; en su lugar, debe mostrar manualmente en qué posición se encuentran sus unidades de medida.

1. Gire los ejes con deflectores a una posición en tiempo real.

2. Toque la opción en tiempo real correspondiente; consulte a continuación.

3. Toque antes de dejar la posición en tiempo real.

Opciones en tiempo real:

	No en tiempo real. Si desea cambiar la posición en tiempo real, tendrá que seleccionar primero esta posición y a continuación la nueva.
	En tiempo real a las 9 en punto.
	En tiempo real a las 12 en punto.
	En tiempo real a las 3 en punto.
	En tiempo real a las 6 en punto.
