Medición con el método 9-12-3

Las posiciones de medición se registran a las 9, las 12 y las 3 en punto. No se usan los inclinómetros.

Preparativos

Antes de comenzar la medición, asegúrese de que ha hecho los preparativos necesarios.

• Monte las unidades de medición.
• Para calcular los resultados, tiene que introducir como mínimo la distancia entre las unidades de medición.
• Toque un objetivo para conectar las unidades de medición. Ir a Selección de unidades de medición
• Si es preciso, lleve a cabo una alineación aproximada.

• Si es necesario, mida el desajuste de patas, Ir a Desajuste de las patas

Medición

Es posible cambiar el método de medición antes de haber registrado un valor.

1. Toque en la ficha para seleccionar el método 9-12-3.
2. Ajuste el láser en el centro de los objetivos. Si es preciso, ajuste las unidades en las varillas y, a continuación, utilice los mandos de ajuste del láser.
3. Gire los ejes a la posición de las 9.
4. Toque para registrar la primera posición.
5. Gire los ejes hasta la posición de las 12.
6. Toque para registrar la segunda posición.
7. Gire los ejes a la posición de las 3.
8. Toque para registrar la tercera posición.
9. Toque para ir a la vista Resultado, o toque para medir de nuevo.

Los valores registrados se guardan al salir de la vista Medir. Si vuelve a la vista Medir, es posible hacer una nueva medición.

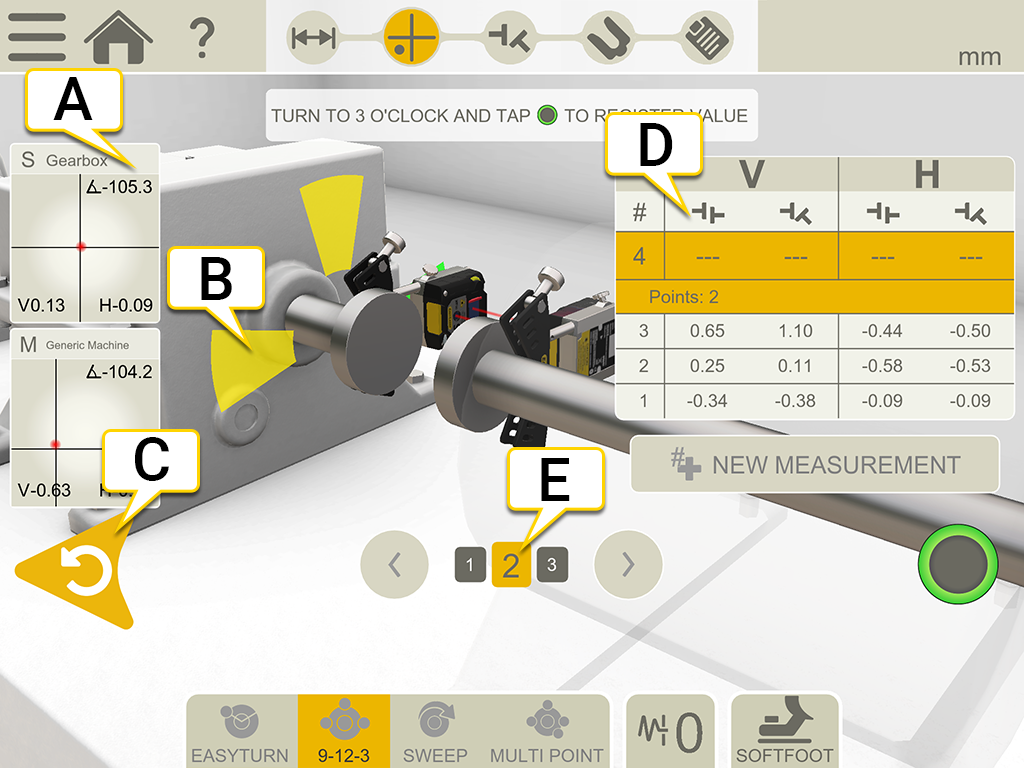

1. Toque para ver la información del detector.
2. Amarillo = posición registrada.
   Verde = girar ejes al área verde.
3. Eliminar valor registrado.

4. Tabla de mediciones.
5. El acoplamiento activo se muestra en amarillo. Toque las flechas para cambiar a otros acoplamientos.

	Hacer una nueva medición. Esto hace posible comprobar la repetibilidad de la medición.
	Medición con EasyTurn™.
	Medir con 9-12-3.
	Medición con multipunto.
	Medición con barrido continuo.
	Establecer valor del filtro.
	Medición de pata coja.

Eje separador en tabla de mediciones

1. Valores verticales para los ángulos A y B
2. Valores horizontales para ángulos A y B

Advertencia de proximidad al borde

Cuando el haz láser está cerca del borde, el borde se «ilumina» a modo de advertencia. Todavía es posible registrar valores cuando la advertencia de proximidad al borde está activa.
