Vista Gráfica

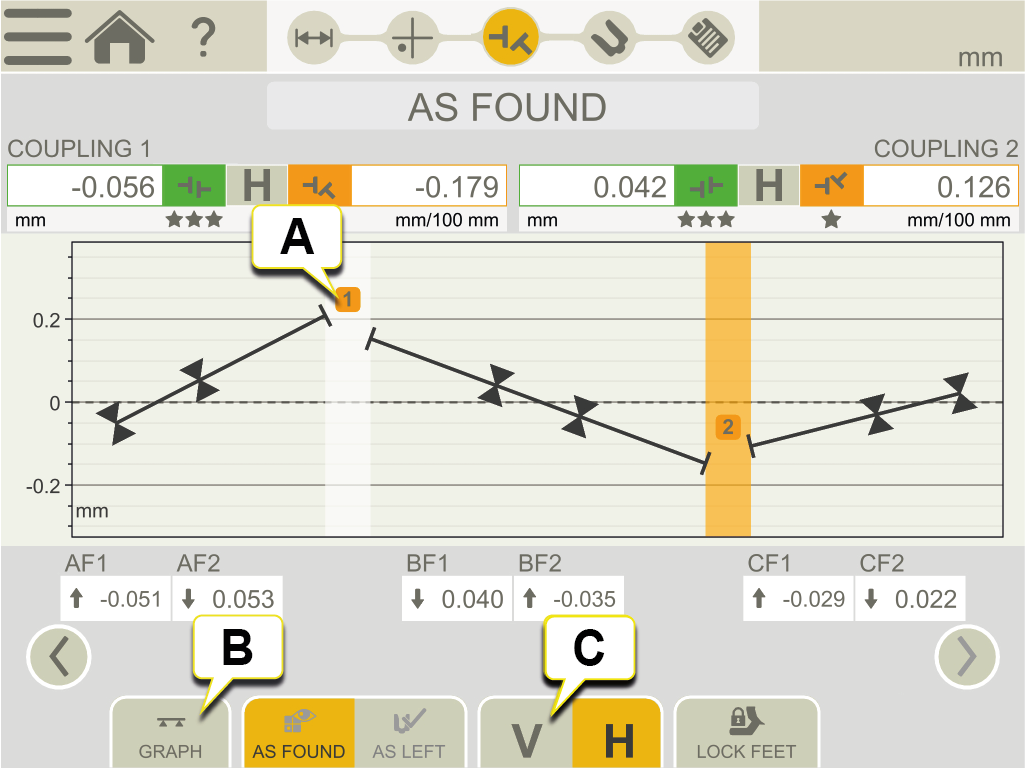

Toque para ver el gráfico.

1. Número de acoplamiento. El color indica la tolerancia. Ir a Tolerancia
2. Toque para cambiar la vista de resultados.
3. Toque para mostrar la vista vertical o la vista horizontal.

	Número de acoplamiento.
	Este acoplamiento se ha ajustado.
	Acoplamiento dudoso. Al ajustar un acoplamiento, el siguiente de la línea de máquinas puede verse afectado. Este acoplamiento debe medirse de nuevo.
	Compensación térmica.
	Indica que no está dentro de la tolerancia.
	Dentro de la tolerancia. 1-3 estrellas dependiendo de la tolerancia que se utilice.
	Asegúrese de medir todos los acoplamientos e introducir todas las distancias.
