Compensación térmica

Durante el funcionamiento normal, la maquinaria se ve afectada por distintos factores y fuerzas. El más apreciable de ellos es el cambio de temperatura de la máquina, que hace que la altura del eje aumente. Este fenómeno se denomina dilatación térmica. Para compensar la dilatación térmica, es preciso introducir valores de compensación en frío. Muchas veces es necesario colocar la máquina desactivada (fría) un poco más baja para compensar la dilatación térmica.

Para compensar la dilatación térmica se utilizan valores de desviación y ángulo. Los valores de desviación y ángulo están basados en un punto de cálculo:

  • Para el tipo flexible corto, el punto de cálculo se encuentra en el centro del acoplamiento.
  • Para el tipo eje separador, el punto de cálculo se encuentra en el lado izquierdo del separador.

No es posible tener el acoplamiento y la compensación de las patas en la misma máquina.



Ajuste de la compensación en el acoplamiento

  1. Toque en el acoplamiento.
  2. Toque para abrir la vista Compensación térmica.
  3. Introduzca los valores de compensación Vertical u Horizontal. Cuando introduzca los valores de compensación, la máquina cambia a azul.
  4. Toque para volver a la vista Preparar.

Los valores de compensación aparecen en el informe.

  1. Valores de desviación y ángulo de la máquina de la izquierda.
  2. Valores de desviación y ángulo de la máquina de la derecha.
  3. Eje separador.
  4. El punto de cálculo se encuentra en el lado izquierdo del separador.
  5. Activar/desactivar compensación térmica. Si la desactiva, los valores se guardarán, pero no se utilizarán.
    En Tren de máquinas, esto afectará a todos los acoplamientos del tren.
  6. Mostrar vista V (vertical) o H (horizontal).

NOTA: No es posible tener el acoplamiento y la compensación de las patas en la misma máquina.

Establecer la compensación en las patas

Los valores se introducen en la primera y en la última pata de la máquina. Si la máquina tiene más de dos patas, en el informe se presentan los valores calculados sobre ellas.

  1. Introduzca las distancias.
  2. Toque en la máquina.
  3. Toque para abrir la vista Compensación térmica.
  4. Introduzca los valores de compensación Vertical u Horizontal. Cuando introduzca los valores de compensación, la máquina cambia a azul.
  5. Toque para volver a la vista Preparar.

  1. Valor para la primera pata.
  2. Valor para la última pata.
  3. Activar/desactivar compensación térmica. Si la desactiva, los valores se guardarán, pero no se utilizarán.
    En Tren de máquinas, esto afectará a todos los acoplamientos del tren.
  4. Mostrar vista V (vertical) o H (horizontal).

NOTA: No es posible tener el acoplamiento y la compensación de las patas en la misma máquina.

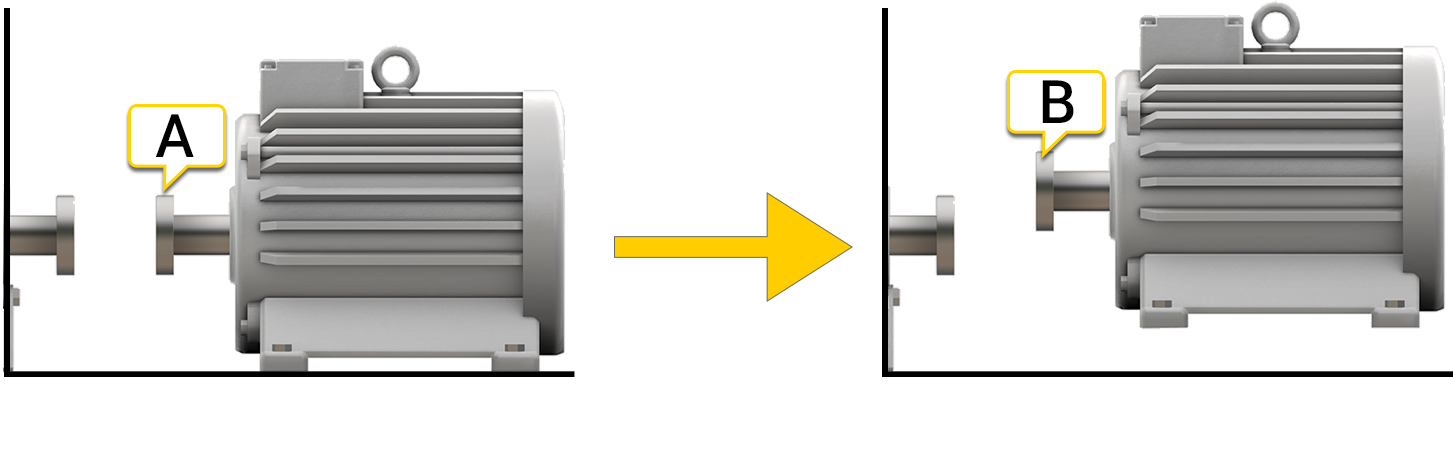

Ejemplo sin compensación

A. Fuera de línea, ninguna compensación definida. Las máquinas e alinean.

B. En funcionamiento, la máquina "aumenta" 5 mm, y no se alinea más.

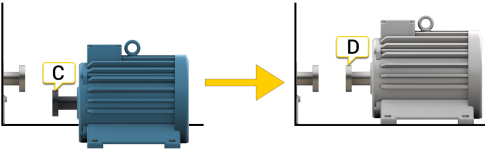

Ejemplo con compensación

En este ejemplo partimos de la premisa de que la máquina CALIENTE experimenta una dilatación térmica de +5 mm. Por tanto, hay que aplicarle una compensación de -5 mm fuera de línea.

C. Fuera de línea, se ha definido una compensación de -5 mm.

D. En funcionamiento, la máquina se dilata y se alineará perfectamente.
