Medición

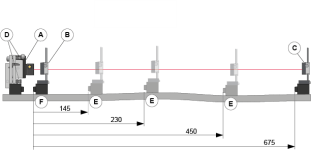

Procedimiento de configuración y medición

1. Seleccione «Medir» en el flujo de trabajo.
2. Coloque el transmisor láser [A] en el objeto que se va a medir.
3. Coloque el detector [B] lo más cerca posible del transmisor láser.
4. Ajuste el transmisor láser horizontalmente y el detector verticalmente en las varillas, hasta que el láser incida en el centro del detector PSD (cerca de 0,00).

5. Seleccione para poner a cero el valor (véase "División por dos o ajuste a cero del valor para una lectura en tiempo real de un detector específico" a continuación). Este es el punto de ajuste número uno (marque el punto de ajuste en el objeto a medir).
6. Mueva el detector al punto [C], el punto más alejado a medir.
7. Dirija el haz láser utilizando los tornillos de ajuste del láser [D], para incidir en el centro del detector PSD (cerca de 0,00). Este es el punto de ajuste número dos.
8. Repita los pasos 5-7 y defina con precisión los puntos de ajuste.
9. Registro los valores de medición en las distancias seleccionadas [E]; consulte «Medir» a continuación Las distancias siempre se miden desde el primer punto [F]. No toque el transmisor láser.
10. Elija los puntos de referencia, por ejemplo los puntos de medición primero y último.

NOTA: Cuanto más preciso sea el ajuste del haz láser en paralelo con el objeto que se va a medir, más preciso será el resultado de la medición.

Medición

1. Toque «Medir» en el flujo de trabajo, consulte la vista de medición a continuación.

2. Toque para registrar valores.
3. Para volver a medir, seleccione un punto de medición registrado en la lista y toque , consulte la vista de medición a continuación.


   Vista de medición.

1. El icono Medir se activa en el flujo de trabajo.
2. Posición de medición.
3. Lectura en tiempo real del detector.
4. Lectura en tiempo real del transmisor láser.

5. Advertencia de proximidad al borde. Cuando el haz láser está cerca del borde, el borde se «ilumina» a modo de advertencia. Todavía es posible registrar valores cuando la advertencia de proximidad al borde está activa, pero la exactitud de medición puede verse reducida.

6. Toque para registrar el valor de medición de la posición de medición activa.

7. Valores de medición registrados.

8. Punto de referencia. Para seleccionar el punto de referencia, primero toque «Referencia» en Modos de referencia.

9. Toque para seleccionar el filtro del detector. Ir a Filtro

10. Modos de referencia.



NOTA: La unidad M puede utilizarse como detector junto con un transmisor láser. No use la unidad S como detector.

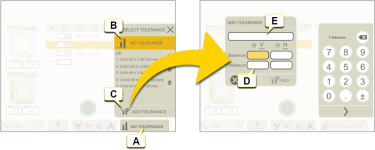

Tolerancia

Por defecto, no hay ninguna tolerancia establecida. Para establecer la tolerancia, añada los valores preferidos.





1. Toque para establecer la tolerancia.
2. Sin tolerancia (por defecto).
3. Añada la tolerancia.
4. Establezca las tolerancias para la desviación vertical y horizontal en el teclado.
5. Si prefiere asignarle un nombre específico a la tolerancia, escríbalo aquí.

Modos de referencia

Cuando se realiza el cálculo del ajuste óptimo, el objeto se inclina con el valor de pico a pico más bajo. Se instala lo más recta posible entre dos planos.

	Valores brutos.
	Cero. Cuando se realiza el cálculo del ajuste óptimo, el objeto de medición se inclina con el valor de pico a pico más bajo. Se ajusta en la posición más plana que sea posible entre dos planos, con un valor promedio de cero.
	Negativo. Ajuste óptimo con todos los puntos de medición por debajo de cero. La línea de referencia se mueve hasta el punto de medición más alto.
	Positivo. Ajuste óptimo con todos los puntos de medición por encima de cero. La línea de referencia se mueve hasta el punto de medición más bajo.
	Media. La línea de referencia se mueve hasta el valor promedio de los puntos de medición.
	Establecer punto de referencia personalizado.

División por dos o ajuste a cero del valor para la lectura en tiempo real del detector

1. Toque la Vista del dispositivo en tiempo real para abrir el menú contextual.
2. Toque «0» para ajustar a cero, «1/2» para dividir por 2 el valor, o «1» para volver al valor absoluto.

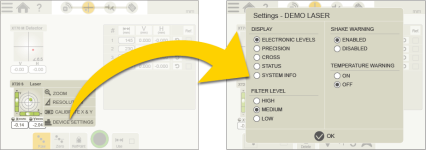

Ajustes de dispositivo de XT20 y XT22

Toque la Vista del dispositivo en tiempo real para abrir el menú contextual y toque "AJUSTES DE DISPOSITIVO". Ajuste la vista de visualización, el nivel de filtro y la activación/desactivación de la advertencia de movimiento y la advertencia de temperatura.

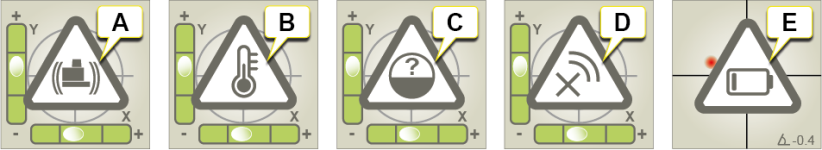

Advertencias durante la medición

En la información del Dispositivo en tiempo real pueden aparecer las siguientes Advertencias.

1. Advertencia de movimiento del transmisor láser. Desactívela seleccionando «Apagado» en la Advertencia de movimiento de la aplicación XT. Si las vibraciones son lo suficientemente fuertes como para que aparezca la advertencia de movimiento durante la medición, aumente el nivel del filtro de los niveles electrónicos desde la aplicación XT.
2. Advertencia de temperatura del transmisor láser. Desactívela seleccionando «Apagado» en la Advertencia de temperatura de la aplicación XT.
3. No hay información angular disponible. Los niveles electrónicos e inclinómetros del transmisor láser están fuera de rango. Coloque el transmisor cerca del nivel horizontal o vertical.
4. Dispositivo conectado.

5. Advertencia de batería baja. Cargue el dispositivo de medición.
