Xt22-lähettimen elektronisen vaa’an kalibrointi pystysuunnassa
Ennen kuin kalibroit pystysuoran vaa’an, sinun on kalibroitava molemmat vaakasuorat vaa'at. Sovellus ei tarjoa kalibrointiohjelmaa XT22-pystyvaakaa varten. Sen sijaan kalibrointi suoritetaan manuaalisesti käyttämällä Arvot-ohjelmaa.
HUOM! XT22-laserlähettimen kalibroinnissa voidaan käyttää vain XT70-ilmaisinta.
Vaaitse vaakasuoraan
- Avaa Arvot-ohjelma valitsemalla
. Kytke ilmaisin ja laserlähetin. - Mene mittausnäkymään

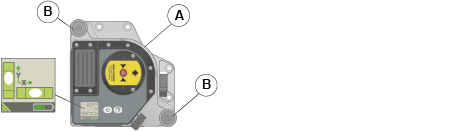

. - Aseta laserlähetin [A] sileälle, puhtaalle ja tukevalle pinnalle.
- Tasaa laserlähetin elektronisten vaakojen mukaisesti kallistusruuvien [B] avulla

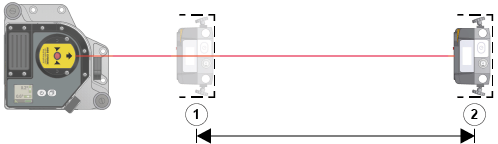

Karkea linjaus
- Aseta ilmaisin kohtaan 1 ja siirrä ilmaisinta, kunnes lasersäde osuu sen keskipisteeseen.
- Merkitse ilmaisimen paikka.
- Siirrä ilmaisin kohtaan 2 ja siirrä ilmaisinta, kunnes lasersäde osuu sen keskipisteeseen.
- Merkitse ilmaisimen paikka.
Vähintään 1 m:n, mutta mieluiten 5–10 m kohdan A ja B välillä.

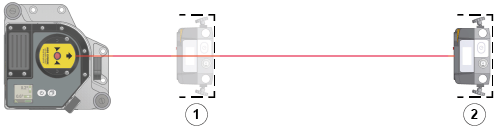

Nollaa ja lue arvo
- Siirrä ilmaisin takaisin kohtaan 1.
- Nollaa valitsemalla
. - Siirrä ilmaisin kohtaan 2. Tallenna arvo napauttamalla
.

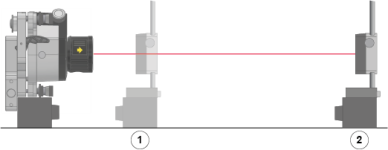

Asenna laserlähetin pystysuuntaan
- Kiinnitä laserlähetin pystysuoraan käyttämällä multi-kiinnikettä 12-1275 ja/tai muita kiinnitysvaihtoehtoja.
- Kohdista ilmaisin karkeasti kohtaan 2 (± 0,1 mm).
HUOM! Laserlähetin on asennettava siten, että XT22-tuotetarra on ylöspäin. Katso kuva alla.

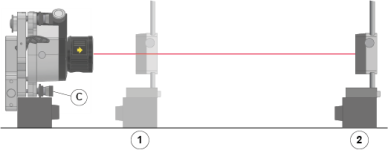

Nollaa ja säädä
- Siirrä ilmaisin takaisin kohtaan 1.
- Nollaa valitsemalla .
- Siirrä ilmaisin kohtaan 2.
- Säädä laserlähetin kallistusruuvin [C] avulla, kunnes saat saman pystyarvon kuin vaiheessa 11 tallennettu arvo.
- Toista vaiheet 14–17, kunnes kohdassa 1 on 0 ja kohdassa 2 oikea arvo.
Kalibroi vesivaaka
- Kalibroi elektroninen vaaka laserlähettimen sovelluksen kontekstivalikosta valitsemalla "Kalibroi Z".
Kalibrointitarkkuuden todentaminen
- Toista vaiheet 4–18 ja tarkista elektronisen vaa’an live-lukema. Elektronisen vaa’an live-lukeman pitäisi nyt olla lähellä nollaa.
.
