XT20/XT22-lähettimien elektronisten vaakojen kalibrointi vaakasuoraan

Voit kalibroida XT20/XT22-lähettimien elektroniset vaa’at. Tämä tehdään tehtaalla, mutta se on tehtävä uudelleen ennen työn aloittamista, jos haluat mitata vaaka- (tai pystysuoran) tason suhteen. Kalibroimalla elektroniset vaa'at ja käyttämällä niitä sitten laserlähettimen tasaamiseen, voit saavuttaa lasertason absoluuttisen tasauksen noin ± 0,02 mm/m [4 kaarisekuntia].

Käynnistä kalibrointiohjelma (koskee vain vaakasuuntaisia vaakoja) sovelluksen kontekstivalikosta > "Kalibroi X&Y" ja noudata ohjeita. Sovellus opastaa sinut kalibrointimenettelyn läpi. Jatka seuraavaan vaiheeseen napauttamalla kunkin vaiheen jälkeen .

Kun aloitat kalibrointijakson, molempien vaakasuorien elektronisten vaakojen aiemmat kalibrointiasetukset poistetaan ja vaa’at palaavat tehdaskalibrointiasetuksiinsa. Kun koko kalibrointijakso on suoritettu loppuun, elektronisissa vaaoissa käytetään kalibrointimenettelyn perusteella laskettuja uusia kalibrointiasetuksia.

Kytke ilmaisin ja laserlähetin toisiinsa ennen kalibrointimenettelyn aloittamista.

HUOM! Sovelluksen kalibrointiohjelma soveltuu vain vaakatasoihin.

HUOM! Aseta laserlähetin animaatiossa esitetyn mukaisesti. Aloita aina X-suunnasta, kun kalibroit vaakasuunnassa.

HUOM! XT20/22-laserlähettimen kalibroinnissa voidaan käyttää vain XT70-ilmaisinta.

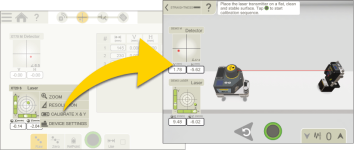

Itseopastava kalibrointiopas sovelluksessa.

Kalibroi ensimmäinen elektroninen vaaka

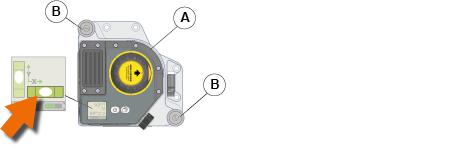

  1. Aseta laserlähetin [A] sileälle, puhtaalle ja tukevalle pinnalle. Käynnistä kalibrointi napauttamalla .
  2. Merkitse laserlähettimen pohja. Napauta .
  3. Tasaa laserlähetin molempien elektronisten vaakojen mukaisesti kallistusruuvien [B] avulla. Napauta .



Nollaus

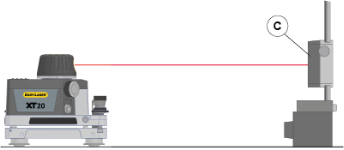

  1. Aseta ilmaisin [C] vähintään 1 m:n, mutta mieluiten 5-10 m:n etäisyydelle ja keskitä ilmaisin lasersäteeseen 0,5 mm:n tarkkuudella vaakasuunnassa liikuttamalla ilmaisinta. Älä koske laserlähettimeen. Napauta . Sovellus nollaa arvon automaattisesti.



Tarkkuustaso

  1. Käännä laserlähettimen runkoa 180º (laserlähetin asetetaan vaiheessa 2 tehdyn merkinnän mukaisesti). Napauta .

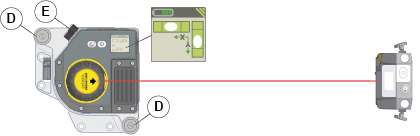

  1. Tasaa laserlähetin elektronisten vaakojen mukaisesti kallistusruuvien [D] avulla Napauta .
  2. Käytä laserlähettimen hienosäätönuppia [E] (korostettu sovelluksessa) keskittääksesi lasersäteen vaakasuoraan 0,5 mm:n tarkkuudella ilmaisimeen. Älä koske tunnistimeen. Napauta . Sovellus puolittaa arvon automaattisesti.



Säädä arvo

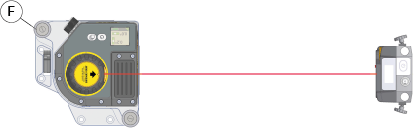

  1. Hienosäädä ilmaisimen PSD V-arvo 0,00:aan laserlähettimen kallistusruuvilla [F] (korostettu sovelluksessa). Kalibroi napauttamalla .



Kalibroi vaaka

  1. Elektronisen vaa’an nollapiste on nyt automaattisesti kalibroitu. Napauta .



Kalibroi toinen elektroninen vaaka

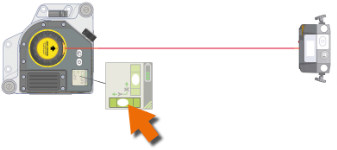

  1. Käännä laserlähettimen runkoa 90º. Napauta .
  2. Toista vaiheet 3–9.


Kalibrointitarkkuuden todentaminen

  1. Kun molemmat vaa’at on kalibroitu, kalibroinnin tarkkuus voidaan varmistaa (valinnainen). Siirry vahvistusmenettelyyn napauttamalla ja noudata sovelluksen ohjeita.
    Voit poistua kalibrointimenettelystä ilman vahvistusta painamalla vasemmassa yläkulmassa olevaa painiketta palataksesi pääohjelmaan.
