Yleiskatsaus XT290

Digitaalinen tarkkuusvesivaaka XT290 useimpien koneiden asennukseen ja linjaukseen, esim. konepöytien, telojen, jalustojen jne. vaaitukseen. Muita käyttökohteita ovat suoruuden, tasomaisuuden ja yhdensuuntaisuuden mittaus.
XT290-tarkkuusvesivaaka voidaan yhdistää langattomasti Easy-Laser® XT -linjaussovellukseen. Mene kohtaan Mittaus näyttöyksiköllä





  1. Mittausnäyttö.
  2. On/Off ja palaa valikosta mittaustilaan ("ESC").
  3. nollaa asetusarvon ja vaihtaa valikoissa.
  4. avaa valikot ja "OK".
  5. Symbolit selittävät positiivista (+) tai negatiivista (-) arvoa XT290:n kallistuskulman mukaan.
  6. Keltainen tarra ilmaisee XT290:n mittaussuunnan.
  7. Virtalähteen latausportti.
  8. Kierrereikä turvahihnaa varten.
  9. Reiät lisävarusteiden kiinnittämistä/yksilöllistä mukauttamista varten.

Teknisiä tietoja koskevat tiedot: Mene kohtaan XT290 tekniset tiedot



HUOM! Oikeiden arvojen (positiivisten ja negatiivisten) saamiseksi keltainen tarra on aina pidettävä samaan suuntaan
eri mittauspisteissä.



Xt290:n lataaminen

Lataa XT290 kytkemällä verkkolaite. XT290-laitetta on mahdollista käyttää latauksen aikana,
katso huomautus alla.
Latauslämpötila: 0...+40 °C (lämpötila laitteen sisällä).



HUOM! Parhaan mittaustarkkuuden saavuttamiseksi on suositeltavaa, että XT290-laitetta ei ladata mittauksen aikana
kehittyvän lämmön vuoksi.

HUOM! Jos sinun on vaihdettava Xt290:n akku, ota yhteyttä Easy-Laser-jälleenmyyjään.

XT290-asetukset

Avaa päävalikon asetukset painamalla .

HUOM! Jotta mittaustulos olisi mahdollisimman tarkka, XT290-laite on kalibroitava ja lämpötilasovitettava siihen ympäristöön, jossa sen on tarkoitus toimia.

HUOM! Kaikki asetukset, lukuun ottamatta nollapainikkeella asetettua lämpötilaa ja nollapistettä, tallentuvat, vaikka XT290 kytketään pois päältä.

HUOM! Kun XT290 on liitetty XT-sovellukseen, asetukset "Yksikkö", "Resoluutio" ja "Suodatin" voidaan määrittää vain
XT- sovelluksessa. Kun XT290 on liitetty XT-sovellukseen, Xt290:n näyttövalikot ovat pois käytöstä ja
"Tehdasasetusten palautus" on kokonaan poistettu käytöstä.

HUOM! Kun asetuksia muutetaan XT-sovelluksessa yhteyden muodostamisen aikana, sovelluksen asetuksia sovelletaan XT290-laitteeseen. Kun yhteys katkaistaan, XT290:n asetukset palautuvat ennen yhteyden muodostamista tehtyihin asetuksiin.

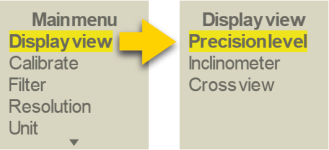

Näyttönäkymä

Paina ja valitse ”Display view”. Valitse "Precision level" -näkymä tarkkuusvesivaakaa ja matalan tarkkuuden kallistusmittaria (kallistus) varten, "Inclinometer" -näkymä matalan tarkkuuden kallistusmittaria (nousu & kallistus) varten ja "Cross view" matalan tarkkuuden kallistusmittaria (nousu & kallistus) varten.

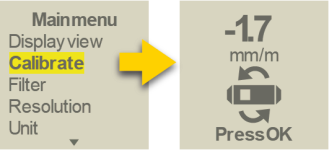

Kalibrointi

XT290 on kalibroitu tehtaalla. Kalibrointi työmaalla:

  1. Aseta XT290 mitattavan kohteen päälle (puhdistetulle pinnalle!). Tee merkki, jotta osaat asettaa XT290:n samaan kohtaan
  2. Paina ja valitse ”Calibrate”. Odota kunnes arvo on tasaantunut. Paina OK-painiketta .
  3. Käännä XT290 180°. Odota kunnes arvo on tasaantunut. Paina OK-painiketta .
  4. Paina . XT290 on nyt kalibroitu. Kalibrointi tallennetaan, vaikka XT290 kytketään pois.
  5. Kierrä XT290 180° takaisin alkuperäiseen asentoonsa. Nyt voit aloittaa mittaamisen.

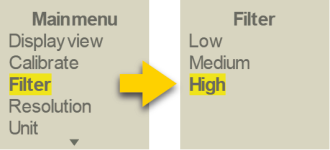

Suodatin

Paina ja valitse ”Filter”. Valitse mittausarvon suodatusajaksi "Low", "Medium" tai "High".

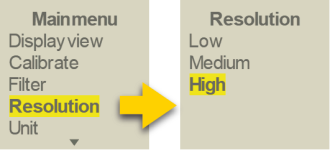

Resoluutio (desimaalien määrä)

Paina ja valitse ”Resolution”. Valitse "Low", "Medium" tai "High".

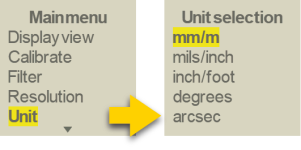

Yksikkö (kulma)

Paina ja valitse “Unit”. Valitse seuraavista yksiköistä:
mm/m, mils/inch, inch/foot, degrees tai arc sec. Vaihda valikkoa käyttämällä .

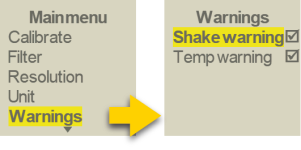

Tärinävaroitus

Paina ja valitse "Warnings" > "Shake warning". Valitse valintaruudussa on tai off. Tärinävaroitus poistuu automaattisesti, kun tärinä loppuu. Jos tärinä on niin voimakasta, että tärinävaroitus tulee näkyviin mittauksen aikana, suositellaan suodatintason asetuksen nostamista.

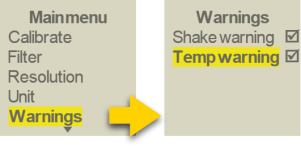

Lämpötilavaroitus

Jos lämpötilavaroitus tulee näkyviin mittauksen aikana, poista se painamalla , jos haluat jatkaa mittausta.
Katso huomautus alla.

Paina ja valitse "Warnings" > "Temp warning". Valitse valintaruudussa on tai off.
Lämpötilatiedot, katso Päävalikko > Järjestelmätiedot > Lämpötila

Lämpötila-anturi sijaitsee XT290:n sisällä, tarkkuusvesivaa’an piirilevyllä.


HUOM!
Lämpötilavaroitus tulee näkyviin, jos tarkkuusvesivaa’an sisälämpötila muuttuu liian nopeasti. Tämä voi heikentää mittauksen laatua. Anna tarkkuusvesivaa’an lämmetä aina ennen mittauksen aloittamista ja varmista, että ympäristön lämpötila on vakaa.



Tehdasasetuksien palautus

Paina ja valitse "Factory reset" palataksesi tehdasasetuksiin (kuten XT290:n toimituksen yhteydessä).

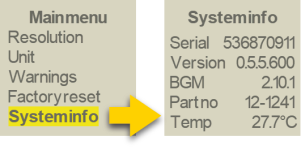

Järjestelmätiedot

Paina ja valitse "System info" saadaksesi tietoja sarjanumerosta, laiteohjelmiston versiosta ja BGM (langattoman) versiosta,
XT290:n osanumeron ja sisälämpötilan.
