Valmistelu

• Tarkasta, onko hihnapyörissä säteisheittoa. Vääntyneet akselit estävät tarkan linjauksen.
• Tarkasta, onko hihnapyörissä aksiaaliheittoa. Säädä holkkien kiinnitysruuvien avulla, mikäli mahdollista.

• Varmista, ettei hihnapyörissä ole rasvaa eikä öljyä.

• Etäisyys hihnasta hihnapyörän aksiaaliseen otsapintaan voi olla erikokoinen kahdessa hihnapyörässä. Mene kohtaan Hihnapyörän leveys ja halkaisija.

1. Valmistelukuvake on aktiivinen työnkulussa.

2. Avaa koneen ominaisuudet napauttamalla. (Hihnapyörän leveys ja Toleranssi.)

3. Syötä etäisyys napauttamalla mikä tahansa syöttökenttää.
4. Valitse ilmaisin napauttamalla..

5. Näyttöyksikkö tunnistaa automaattisesti, minne yksiköt on sijoitettu.

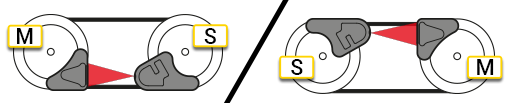

6. Aseta M-yksikkö oikealle tai vasemmalle.

Yksiköiden asennus

Yksiköt kiinnitetään tasaiseen, koneistettuun pintaan magneeteilla. Magneetit ovat erittäin voimakkaita, yritä pehmentää kosketusta laittamalla ensin vain yksi magneetti hihnapyörään ja kääntämällä sitten muut sisään. Muut kuin magneettiset hihnapyörät voidaan kohdistaa, koska yksiköt ovat hyvin kevyitä ja ne voidaan asentaa kaksipuolisella teipillä.

1. Kiinnitä laserlähetin kiinteään koneeseen.

2. Kiinnitä ilmaisin liikuteltavaan koneeseen.

3. Varmista, että kaikki magneettipinnat ovat kosketuksissa hihnapyörään.

HUOM! Kaikkien magneettipintojen on oltava kosketuksissa kohteeseen.
