Lasersäteen kohdistus

Tee tarvittaessa "karkea kohdistus" paperinpalalla.

  1. Asenna molemmat kannatinta klo 12.
  2. Aseta paperinpala tankojen ja M-kiinnikkeessä olevan maalitaulun väliin.
  3. Tee merkki siihen kohtaan, jossa lasersäde osuu paperiin.
  4. Kierrä S-yksikköä 180º. Käytä kahvaa.
  5. Tee merkki siihen kohtaan, jossa lasersäde osuu paperiin.
  6. Säädä lasersäde näiden kahden merkin väliin. Käytä S-yksikön ruuveja.
  7. Toista toimenpide M-yksikölle.

Kohdistus S-yksiköstä M-yksikköön

  1. Asenna molemmat yksiköt klo 12.
  2. Siirrä M-yksikköä ylöspäin, jotta kohde näkyy kiinnikkeessä, katso alla oleva kuva.
  3. Merkitse muistiin mihin lasersäde osuu maalitauluun (kohta A).
  4. Kierrä S-yksikköä 180º. Käytä kahvaa.
  5. Merkitse muistiin mihin lasersäde osuu maalitauluun (kohta B).
  6. Piirrä viiva kohtien välille ja merkitse kohtien A ja B keskikohta.
  7. Säädä lasersäde keskikohtaan C. Käytä S-yksikön ruuveja.

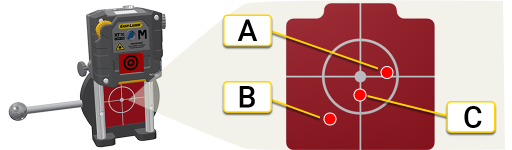

M-kone. Maalitaulu näkyy kiinnikkeessä.



  1. Kierrä S-yksikköä taas 180º. Ellei lasersäde siirry yksikköä kääntäessäsi, se on oikein kohdistettu.
    Jos se liikkuu yli 3 mm, toista vaiheet 3-7.
  2. Löysää kiinnikkeen ruuvit ja säädä, kunnes lasersäde osuu M-kiinnikkeessä olevan maalitaulun keskelle.

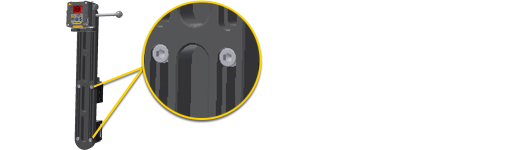

Löysää ruuveja S-kiinnikkeen säätämiseksi



Kohdistus M-yksiköstä S-yksikköön

  1. Asenna molemmat yksiköt klo 12.
  2. Siirrä M-yksikköä alaspäin tankojen varassa mittausasentoon.
  3. Siirrä S-yksikköä ylöspäin, jotta maalitaulu näkyy kiinnikkeessä, katso alla oleva kuva.
  4. Merkitse muistiin mihin lasersäde osuu maalitauluun (kohta A).
  5. Kierrä M-yksikköä 180º. Käytä kahvaa.
  6. Merkitse muistiin mihin lasersäde osuu maalitauluun (kohta B).
  7. Piirrä viiva kohtien välille ja merkitse kohtien A ja B keskikohta.
  8. Säädä lasersäde keskikohtaan C. Käytä M-yksikön ruuveja.
  9. Kierrä M-yksikköä 180º. Käytä kahvaa. Ellei lasersäde siirry yksikköä kääntäessäsi, se on oikein kohdistettu.
    Jos se liikkuu yli 3 mm, toista vaiheet 4-8.
  10. Säädä liikuteltavaa konetta, kunnes lasersäde osuu S-kiinnikkeessä olevan maalitaulun keskelle.

Varmista, että lasersäteet osuvat molempien kiinnikkeiden maalitaulujen keskelle.

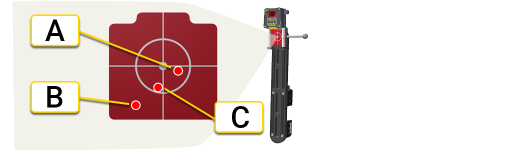

S-kone. Maalitaulu näkyy kiinnikkeessä.



Säädä lasersäteet

Nyt säädät lasersäteen mittausyksiköiden maalitaulujen keskelle.

  1. Siirrä molempia yksiköitä alaspäin tankojen varassa mittausasentoon.
  2. Asenna molemmat yksiköt klo 12.

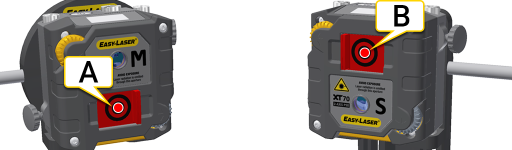

  3. Säädä lasersädettä, kunnes se osuu M-maalitaulun keskelle (A alla olevassa kuvassa). Käytä S-yksikön ruuveja.
  4. Säädä lasersädettä, kunnes se osuu S-maalitaulun keskelle (B alla olevassa kuvassa). Käytä M-yksikön ruuveja.

  1. Säädä S-yksikkö M-maalitaulun keskelle.
  2. Säädä M-yksikkö S-maalitaulun keskelle.
