Tulos

Tulosnäkymässä näkyvät selvästi keskiösiirtymä-, kulma- ja jalka-arvot. Vaihtaa vaaka- tai pystysuoran näytön välillä. Voit siirtyä edestakaisin Mittaus-, Tulos- ja Säätönäkymien välillä.

Napauta , jos haluat säätää konetta. Kun olet säätänyt, voit palata tulosnäkymään. Tulosnäkymiä on neljä:

	Konenäkymä.
	Kuvaajanäkymä. Mene kohtaan Kuvaajanäkymä
	Linjataulukko. Mene kohtaan Linjataulukko
	Kytkintaulukko. Mene kohtaan Kytkintaulukko

Konenäkymä

Näytä Konenäkymä napauttamalla .

1. Keskiösiirtymä- ja kulma-arvot.
2. Vertailuviiva.
3. Vaihda Tulosnäkymään napauttamalla.
4. Näytä ”Löytynyt" tai "Jäljellä" -arvot.
5. Näytä pysty- tai vaakatulos.
6. Lukitse jalat.
7. Jalka-arvot. Jos olet lukinnut jalan, tämä visualisoidaan lukolla .

	Kytkinnumero.
	Tätä kytkintä on mukautettu.
	Epävarma kytkin. Kun säädät yhtä kytkintä, se saattaa vaikuttaa konelinjan seuraavaan kytkimeen. Kytkin on mitattava uudelleen.
	Lämpölaajenemisen kompensointi.
	Ei ole toleranssialueella.
	Toleranssialueella. 1-3 tähteä riippuen siitä, mitä toleranssia käytetään.

Miten arvo luetaan

Kun luet arvoja, kuvittele katsovasi liikuteltavasta koneesta kiinteän koneen suuntaan. Silloin klo 9 on vasemmalla kuten mittausohjelmassa.

Löytynyt tai Jäljellä

Välilehdillä on mahdollista vaihtaa näytetäänkö Löytynyt- vai Jäljellä -arvot.

	Löytynyt on viimeisin mittaus, jonka teit ennen säädön tekemistä.
	Jäljellä on viimeisin korjattu tulos. Käytettävissä, jos olet siirtynyt Säätönäkymään (ja näyttänyt live-arvot) ja palannut Tulosnäkymään.

Näytä Välys

Oletusarvoisesti näytetään kulmavirhe/100 mm. Raon näyttö edellyttää kytkimen halkaisijan asetusta,.

Jos haluat näyttää tuloksen välyksenä, napauta ja .



HUOM! Joidenkin konekokoonpanojen osalta 3D-tulos ei välttämättä ole tarkka. Se on tarkoitettu ohjeeksi, eikä se välttämättä aina osoita koneen oikeaa pyörimistä ja asentoa. Jalkojen ja kytkentävirheiden näytetyt arvot ovat aina tarkkoja, ja niitä on noudatettava, jos 3D-tulos osoittaa muuta.

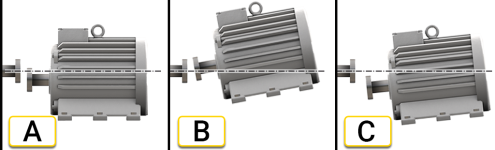

Keskiösiirtymä- ja kulma-arvot

Keskiösiirtymä- ja kulma-arvot ilmaisevat, kuinka hyvin kone on linjattu kytkimen kohdalla. Ne ilmoitetaan sekä vaaka- että pystysuunnassa Nämä arvot on tärkeää saada toleranssien sisään.

1. Keskiösiirtymä. Kahden akselin keskiviivat eivät ole samankeskiset, vaikka ovatkin yhdensuuntaiset. Tämä mitataan kytkimien keskellä. Esimerkissä näkyy negatiivinen keskiösiirtymä.
2. Kulmapoikkeama. Kahden akselin keskiviivat eivät ole yhdensuuntaiset. Esimerkissä näkyy positiivinen Kulma.
3. Keskiösiirtymä ja kulmapoikkeama. Suuntavirhe on usein keskiösiirtymän ja kulmapoikkeaman yhdistelmä.

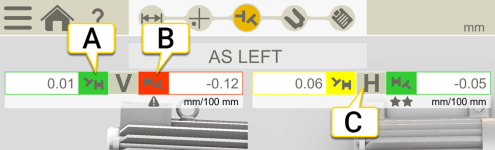

Väliakselin tulos

Jos olet valinnut väliakselin, näytetään kulmien A ja B arvot. Ne ilmoitetaan sekä vaaka- että pystysuunnassa

1. Kulman A. pystysuorat arvot.
2. Kulman B pystysuorat arvot.
3. Vaaka-arvot.



Kulma A ja kulma B
