Mittaus

Asetukset ja mittausmenettely

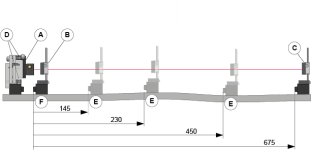

  1. Valitse työnkulussa "Mittaus" .
  2. Aseta laserlähetin [A] mitattavan kohteen päälle.
  3. Aseta ilmaisin [B] mahdollisimman lähelle laserlähetintä.
  4. Säädä laserlähetin vaakasuoraan ja ilmaisin pystysuoraan sauvoihin, kunnes laser osuu ilmaisimen PSD keskelle (lähelle 0,00).
  5. Valitse arvon nollaamiseksi (katso "Asetusarvon puolittaminen tai nollaaminen tietyn ilmaisimen live-lukemaa varten" jäljempänä). Tämä on nyt asetuspiste numero yksi (merkitse asetuspiste mitattavaan kohteeseen).
  6. Siirrä ilmaisin pisteeseen [C], joka on kaukaisin mitattava piste.
  7. Kohdista lasersäde laserin säätöruuvien [D] avulla siten, että se osuu ilmaisimen PSD keskikohtaan (lähelle 0,00). Tämä on nyt asetuspiste numero kaksi.
  8. Toista vaiheet 5-7 ja hienosäädä asetuspisteet.
  9. Rekisteröi mittausarvot valituille etäisyyksille [E], katso "Mittaus" alla. Etäisyydet mitataan aina ensimmäisestä pisteestä (F). Älä koske laserlähettimeen.
  10. Valitse vertailupisteet, esimerkiksi ensimmäinen ja viimeinen mittauspiste.

HUOM! Mitä tarkemmin asetat lasersäteen mitattavan kohteen suuntaisesti, sitä tarkempi mittaustulos.


Mittaus

  1. Napauta työnkulussa ”Mittaus", katso alla oleva Mittausnäkymä.
  2. Rekisteröi arvot napauttamalla .
  3. Jos haluat mitata uudelleen, valitse rekisteröity mittauspiste luettelosta ja napauta , katso alla oleva mittausnäkymä.


    Mittausnäkymä.


  1. Mittauskuvake on aktiivinen työnkulussa.
  2. Mittauspiste.
  3. Ilmaisimen live-lukeminen.
  4. Laserlähettimen live-lukema.

  5. Reunavaroitus. Kun lasersäde on lähellä reunaa, reuna ”valaistaan” varoitukseksi. Arvojen rekisteröinti on edelleen mahdollista, kun reunavaroitus on aktiivinen, mutta mittaustarkkuus voi heikentyä.

  6. Napauta rekisteröidäksesi mittausarvon aktiiviselle mittauspisteelle.

  7. Rekisteröidyt mittausarvot.

  8. Vertailupiste. Valitse vertailupiste napauttamalla ensin "Viite" kohdassa Vertailutilat.

  9. Valitse ilmaisimen suodatin napauttamalla. Mene kohtaan Suodatin

  10. Vertailutila



HUOM! M-yksikköä voi käyttää ilmaisimena yhdessä laserlähettimen kanssa. Älä käytä S-yksikköä ilmaisimena.













Toleranssi

Oletusarvoisesti ei aseteta toleranssia. Jos haluat asettaa toleranssin, lisää halutut arvot.

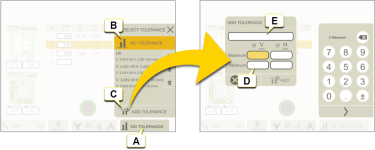

  1. Napauta toleranssien asettamiseksi.
  2. Ei toleranssia (oletus).
  3. Lisää toleranssi.
  4. Syötä pysty- ja vaakasuuntaisen poikkeaman toleranssit näppäimistöllä.
  5. Jos haluat antaa toleranssille nimen, kirjoita se tähän.


Vertailutilat

Kun lasket parasta sovitusta, maali kallistetaan pienimpään huipusta huippuun -arvoon. Se sovitetaan mahdollisimman suora kahden tason väliin.

Raaka-arvot.
Nollaa. Kun lasket parasta sovitusta, mittauskohde kallistetaan pienimpään huipusta huippuun -arvoon. Se sovitetaan mahdollisimman tasaiseksi kahden tason välissä niin, että keskiarvo on nolla.
Negatiivinen. Paras sovitus kaikkiin 0 alapuolella oleviin mittauspisteisiin. Vertailulinja siirretään korkeimpaan mittauspisteeseen.
Positiivinen. Paras sovitus kaikkiin 0 yläpuolella oleviin mittauspisteisiin. Vertailulinja siirretään alimpaan mittauspisteeseen.
Keskiarvo. Vertailulinja siirretään mittausarvojen keskiarvoon.
Aseta mukautettu vertailupiste.



Nollaa tai puolita ilmaisimen live-lukeman asetusarvo

  1. Avaa kontekstivalikko napauttamalla live-laitenäkymä.
  2. Nollaa napauttamalla "0", puolita "1/2" ja palaa absoluuttiseen arvoon napauttamalla "1".



XT20:n ja XT22:n laiteasetukset

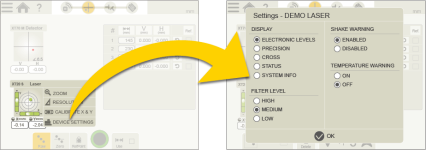

Avaa kontekstivalikko napauttamalla live-laitenäkymä ja napauta "LAITEASETUKSET". Aseta näyttönäkymä, suodatustaso ja tärinävaroituksen ja lämpötilavaroituksen aktivointi/deaktivointi.

Varoitukset mittauksen aikana

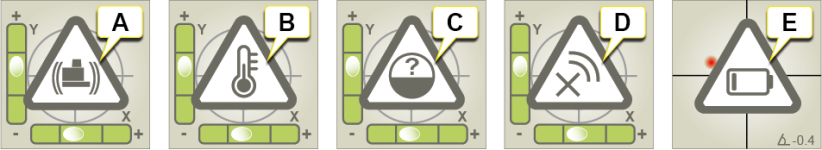

Seuraavat varoitukset voivat näkyä live-laitenäkymässä:

  1. Laserlähettimen tärinävaroitus. Ppoista käytöstä valitsemalla tärinävaroitus "POIS" XT-sovelluksessa. Jos tärinä on niin voimakasta, että tärinävaroitus tulee näkyviin mittauksen aikana, nosta elektronisten vaakojen suodatustasoa XT-sovelluksessa.
  2. Laserlähettimen lämpötilavaroitus. Poista käytöstä valitsemalla lämpötilavaroitus "POIS" XT-sovelluksessa .
  3. Kulmatietoja ei ole saatavana. Laserlähettimen elektroniset vaa'at ja kallistusmittarit ovat kantaman ulkopuolella. Aseta lähetin lähemmäs vaaka- tai pystysuoraa tasoa.
  4. Laite kytketty irti
  5. Alhaisen varaustason varoitus. Lataa mittauslaite.
