Caméra de l’écran XT

L’appareil photo est installé par défaut dans l’écran XT. Il est possible d’acheter un écran XT sans appareil photo. L’appareil photo ne peut pas être retiré une fois installé.

  1. Appuyez sur et sur . L’appareil photo est également disponible à partir de l’écran de démarrage.
  2. Appuyez sur pour prendre une photo.

La photo est enregistrée au format PNG dans le gestionnaire de fichiers. Son nom fait figurer la date et l’heure de sa création. Si une mesure est en cours (et que vous utilisez une mise en page incluant une photo), la dernière photo est automatiquement ajoutée au rapport. Si vous prenez une nouvelle photo, elle remplace la précédente.

Il est également possible d’ajouter plusieurs photos à un rapport. Accédez à Présentation du rapport.

Caméra IR de l’écran XT

L’appareil photo IR (thermique) est un équipement en option (réf. 12-0968) qui ne peut pas être retiré une fois installé.

  1. Appuyez sur et sur . L’appareil photo est également disponible à partir de l’écran de démarrage.
  2. Appuyez sur pour démarrer l’appareil photo IR. Attendez environ 5 minutes que l’appareil photo s’adapte à son environnement d’utilisation. Cela garantira une mesure IR optimale.
  3. Appuyez sur pour prendre une photo.

Une photo IR est enregistrée au format PNG dans le gestionnaire de fichiers. Son nom fait figurer la date et l’heure de sa création. Si une mesure est en cours, la photo est ajoutée au rapport.

  1. Échelle de chaleur (lorsqu’elle est sélectionnée dans les paramètres).

  2. Réticule (si sélectionné dans les paramètres). Point d’enregistrement de la température (Temp, e et Tbkg).
  3. Appuyez sur pour ouvrir l’écran Paramètres.
  4. Temp : température moyenne (dans le réticule).
    e : valeur d’émissivité.
    Tbkg : température d’arrière-plan réfléchie.

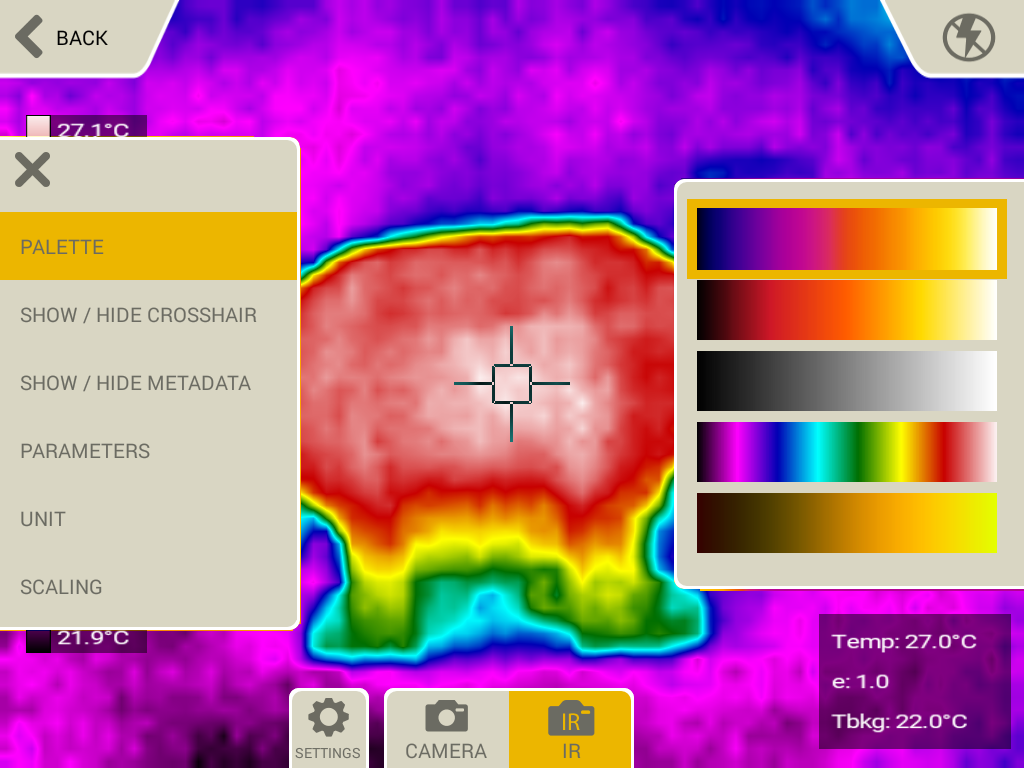

Paramètres de la caméra IR

Palette

Permet de modifier la présentation en couleur des images IR. Vous avez le choix entre les palettes de couleurs suivantes : fer, glowbow, gris, arc-en-ciel et jaune.

Afficher/Masquer

Si vous masquez le réticule et/ou les métadonnées, ils n’apparaîtront pas sur l’image enregistrée.

Émissivité (e)

La valeur d’émissivité de la surface/l’objet est capturée par le réticule. Cette valeur est importante pour un calcul précis. Elle peut être comprise entre 0,01 et 1, mais il est préférable qu’elle soit inférieure à 0,6. Cette valeur est normalement définie à partir d’une liste de valeurs d’émissivité applicables à différents matériaux courants.

  • La valeur 1 désigne un corps totalement noir
  • et la valeur 0,01 un objet totalement brillant (dans le spectre infrarouge).

Température d’arrière-plan (Tbkg).

Température d’arrière-plan réfléchie de la surface/l’objet. Elle peut normalement être définie à la température ambiante. Valeur <382 °C (720 °F). Sans effet lorsque e = 1.

Unité

Sélectionnez Celsius ou Fahrenheit.

Mise à l’échelle

Par défaut, la mise à l’échelle manuelle n’est pas utilisée et l’échelle thermique de l’image est ajustée automatiquement de la température la plus basse à la température la plus haute de l’image IR.

Si vous sélectionnez la mise à l’échelle manuelle, vous pouvez choisir les températures que vous souhaitez visualiser.

  • Valeur maximale : entrez une température (jusqu’à 450 °C)
  • Valeur minimale : entrez une température (jusqu’à 0 °C.)
