Pied boiteux

Effectuez un contrôle de pied boiteux pour vous assurer que la machine repose sur tous ses pieds. Un pied boiteux peut être angulaire et/ou parallèle. Les éléments suivants peuvent être la cause de pieds boiteux :

  • fondations des machines voilées.
  • pieds des machines voilés ou endommagés.
  • nombre de cales inapproprié sous les pieds de la machine.
  • saleté ou autres matériaux inappropriés sous les pieds de la machine.

Mesure

Le pied boiteux peut être vérifié sur toutes les machines sur lesquelles vous avez entré des distances.

  1. Entrez les distances entre les unités de mesure et les pieds. dans l’écran Préparation.
  2. Dans l’écran Mesure, appuyez sur sur l’onglet.
  3. Placez les détecteurs à 12 heures et procédez si nécessaire à un alignement à vue.
  4. Appuyez sur dans le flux de travail.
  5. Appuyez sur l’une des zones de valeur de pied.
  6. Desserrez le boulon et attendez un mouvement. Vérifiez sur le graphique si la valeur s’est stabilisée.
  7. Resserrez le bouton et attendez que la valeur se stabilise à nouveau.
  8. Appuyez sur pour enregistrer la valeur.
  9. Appuyez sur un autre pied à mesurer. Appuyez sur pour afficher le résultat du pied boiteux.
  10. Appuyez sur pour revenir à l’écran Mesure.

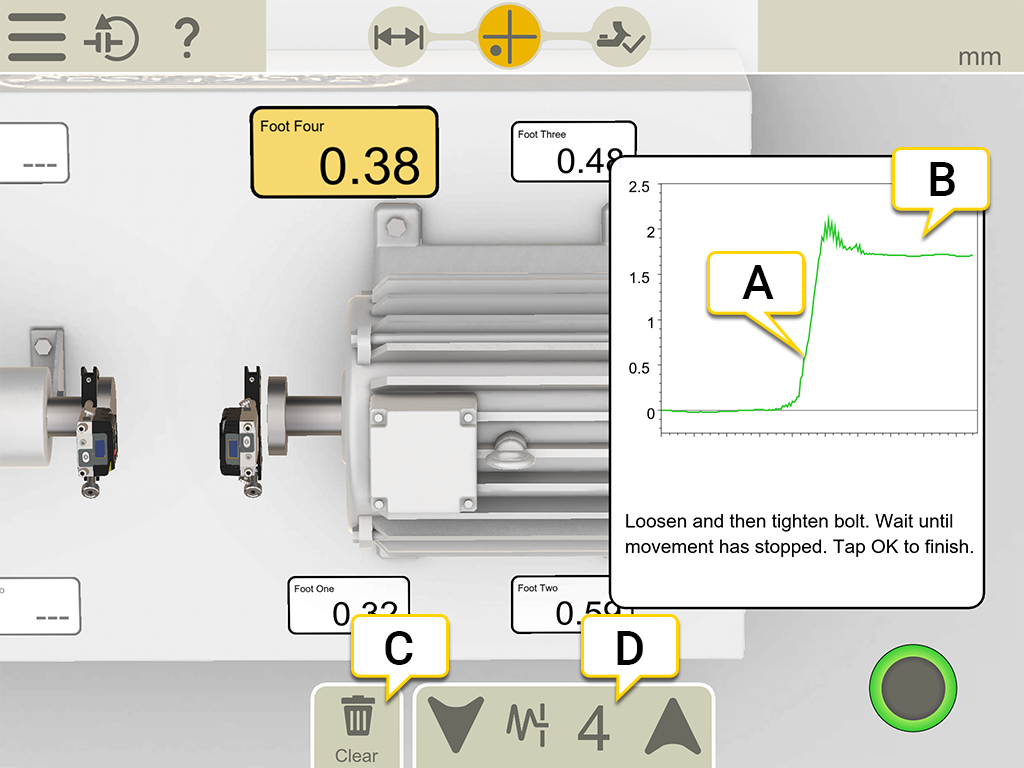

  1. Desserrez le boulon et attendez un mouvement.
  2. Le mouvement s’est stabilisé. Resserrez le boulon.
  3. Appuyez pour effacer toutes les valeurs de pied boiteux.
  4. Filtre.

Filtre

Si la valeur du filtre est faible, le filtre du détecteur est augmenté au niveau 4 lors de la mesure du pied boiteux. Si vous augmentez le réglage du filtre pendant la mesure du pied boiteux, le nouveau filtre sera sélectionné par défaut au prochain démarrage du pied boiteux.



Ajouter une note

Pour ajouter une note pour la mesure de pied boiteux, appuyez sur .

Pour plus d'informations sur l'ajout d'une note, Accédez à Présentation du rapport
