Données techniques D22

Référence : n° 12-0022

L’émetteur laser D22 peut être utilisé pour mesurer la planéité, la rectitude, l’équerrage et le parallélisme. Le faisceau laser pivote sur 360° avec une distance de mesure pouvant atteindre 40 mètres [130’] de rayon. Le faisceau laser peut effectuer un balayage selon un angle de 90° avec une précision de 0,01 mm/m [2 s d’arc].

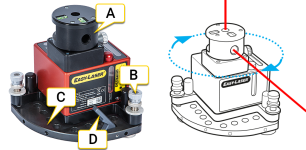

  1. Tête rotative à prisme angulaire.

  2. Vis de réglage d’inclinaison.

  3. Table inclinable.

  4. Le levier de déverrouillage doit être retiré avant de pouvoir monter le D22 sur un trépied.

REMARQUE Cet appareil fait partie d’un système de mesure. Il est destiné à une utilisation industrielle avec d’autres produits Easy-Laser, conformément aux instructions du présent manuel. L’appareil est destiné à une utilisation professionnelle uniquement. Easy-Laser et ses distributeurs agréés déclinent toute responsabilité en cas de dégâts causés aux machines ou aux systèmes à la suite d’une mauvaise utilisation de cet appareil.

REMARQUE Les vis d’inclinaison sur la table de mise à niveau doivent être manipulées avec soin et conformément aux instructions. Accédez à Émetteur laser D22

REMARQUE En cas d’inutilisation prolongée du laser, retirez sa batterie.

SERVICE ET ASSISTANCE

Une unité endommagée doit être envoyée en réparation. Contactez le centre d’entretien le plus proche, dont vous trouverez les coordonnées sur le site www.easylaser.com.



Type de laser Diode laser
Longueur d’ondes laser 630-680 nm, lumière rouge visible
Classe Sécurité laser Classe 2
Puissance de sortie laser < 0,6 mW
Diamètre de faisceau 6 mm [1/4”] à l’ouverture
Zone de travail, étendue Rayon de 40 mètres [130’]
Type de batterie 1 x R14 (C) 1,5 V, remplaçable par l’utilisateur. Piles alcalines professionnelles recommandées.
Température de fonctionnement 0 à 50 °C
Temps de fonctionnement/batterie ± 24 heures
Plage de mise à niveau ± 30 mm/m [± 1,7°]
3 réglages des niveaux à bulle 0,02 mm/m
Équerrage entre faisceau laser 0,01 mm/m [2 s d’arc]
Planéité du balayage 0,02 mm/m
Réglage fin 0,1 mm/m [20 s d’arc]
2 niveaux à bulle pour rotation 5 mm/m
Matériel du boîtier Aluminium
Dimensions LxHxP : 139 x 169 x 139 mm [5,47’’ x 6,64’’ x 5,47’’]
Poids 2 650 g
Température de fonctionnement 0 à 50 °C
Altitude 0-2000 m
Conçu pour une utilisation en extérieur (degré de pollution 4)



Étiquettes comportant des consignes de sécurité relatives au laser

Étiquette à l’avant de l’unité D22
