Mesure

Configuration du faisceau laser

Restez dans l’écran Connecter lors de la configuration du faisceau laser.

REMARQUE Dans cet exemple de configuration, tous les diamètres d’alésage sont identiques.

1. Mesurez le diamètre d’alésage.

2. Ajustez le support de l’émetteur laser en fonction du diamètre de l’alésage (pour plus d’informations, voir le guide étape par étape Alignement de l’alésage dans Mediabank > Matériel de formation).

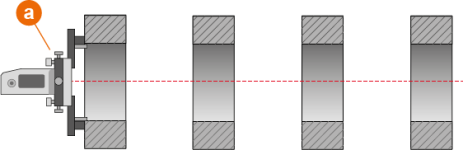

3. Montez l’émetteur laser et le support [a] sur le premier alésage.
   La position d’alésage n° 1 est à présent configurée.

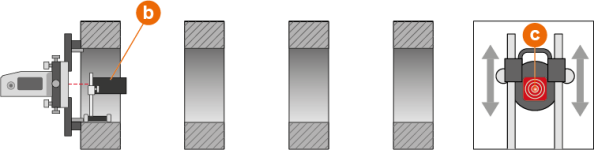

4. Placez le détecteur [b] le plus près possible de l’émetteur laser.
   Réglez le détecteur sur les tiges de sorte que le faisceau laser atteigne le centre de la cible du détecteur [c].

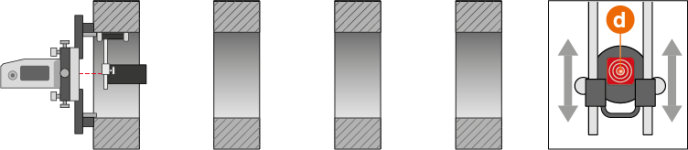

5. Faites pivoter le détecteur de 180° et ajustez-le sur les tiges jusqu’à ce que le faisceau laser atteigne le centre de la cible du détecteur [d].

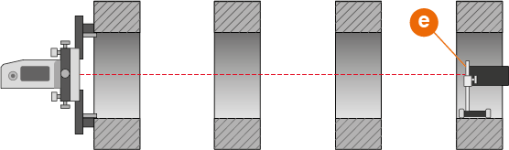

6. Déplacez le détecteur vers l’alésage le plus éloigné à mesurer [e] et placez-le conformément à l’illustration. La position de centre d’alésage n° 2 est maintenant configurée.

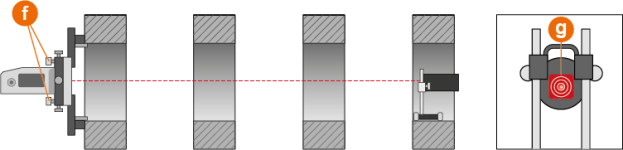

7. Inclinez le faisceau laser à l’aide des vis de réglage du micromètre [f] jusqu’à ce qu’il atteigne le centre de la cible du détecteur [g].

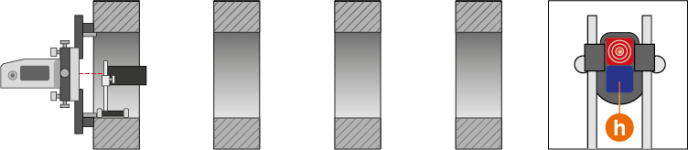

8. Placez le détecteur le plus près possible de l’émetteur laser. Ouvrez la cible du détecteur [h], de sorte que le faisceau laser puisse atteindre le PSD.




9. Dans l’écran Connecter , appuyez sur 0 pour remettre la valeur à zéro.

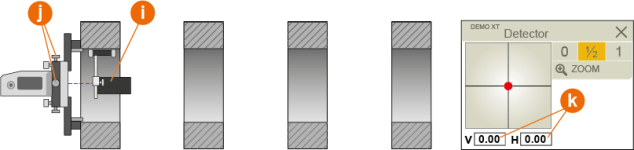

10. Faites pivoter le détecteur à 180° [i] et appuyez sur ½ pour diviser la valeur par deux. Ajustez l’émetteur laser à l’aide des vis de réglage du moyeu décalé [j] jusqu’à ce que le faisceau laser atteigne la valeur 0 [k].

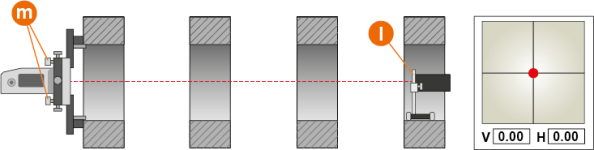

11. Déplacez le détecteur jusqu’à la position centrale de l’alésage numéro 2 [l]. Inclinez le faisceau laser jusqu’à la valeur 0 à l’aide des vis de réglage du micromètre [m].





12. Répétez les étapes 4 à 11 et réglez avec précision les positions d’alésage paramétrées. Le faisceau laser doit atteindre le centre des deux positions d’alésage configurées (avec une marge de ± 0,1 mm).



Mesure

1. Appuyez sur « Mesure » dans le flux de travail (voir l’écran Mesure ci-dessous).

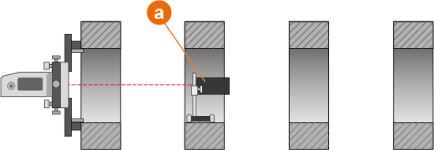

2. Placez le détecteur dans la position d’alésage où vous souhaitez démarrer la mesure [a] et sélectionnez la position de mesure correspondante dans la liste, voir l’écran Mesure (position B) ci-dessous.

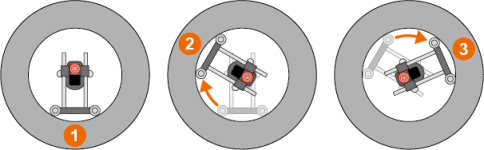

3. Appuyez sur pour enregistrer une valeur de mesure (voir l’écran Mesure ci-dessous), faites pivoter le détecteur et enregistrez une nouvelle valeur pour chaque point de mesure. Enregistrez au minimum 3 points de mesure. Le programme calcule à présent la valeur verticale et horizontale pour la position du centre d’alésage.





4. Les valeurs de mesure s’affichent (voir l’écran Mesure ci-dessous).

5. Sélectionnez la position de mesure suivante (voir l’écran Mesure ci-dessous) et déplacez le détecteur dans la position d’alésage correspondante.

6. Répétez la procédure de mesure de l’étape 3 pour chaque position d’alésage.

7. Pour effectuer une nouvelle mesure, sélectionnez une position d’alésage enregistrée dans la liste et appuyez sur (voir l’écran Mesure ci-dessous).






   Écran Mesure.



1. L’icône Mesure est active dans le flux de travail.
2. Positions de mesure. La coche indique que la position est mesurée.
3. Mesure en direct du détecteur rotatif.
4. Appuyez pour enregistrer la valeur de mesure pour le point de mesure actif.
5. Points de mesure enregistrés.
6. Valeurs de mesure enregistrées.
7. Vous devez enregistrer au moins 3 points de mesure (dans une plage d’au moins 60°) pour obtenir les valeurs de position du centre d’alésage, V et H.
8. Écart : vous devez enregistrer 4 points de mesure pour obtenir l’écart entre le point central optimal et le point central enregistré de l’alésage.
9. Appuyez pour sélectionner un filtre pour le détecteur. Accédez à Filtre

10. Appuyez pour supprimer le point de mesure sélectionné.

Avertissements lors de la mesure

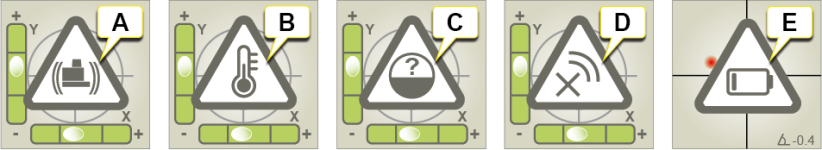

Les avertissements suivants peuvent s’afficher dans les informations sur l’appareil en temps réel.

1. Avertissement de vibrations pour l’émetteur laser. Désactivez ces avertissements en réglant l’option sur « OFF » (DÉSACTIVÉS) dans l’application XT. Si les vibrations sont suffisamment fortes pour générer cet avertissement pendant la mesure, augmentez le niveau du filtre des niveaux électroniques dans l’application XT.
2. Avertissement de température pour l’émetteur laser. Désactivez ces avertissements en réglant l’option sur « OFF » (DÉSACTIVÉS) dans l’application XT.
3. Aucune information angulaire n’est disponible. Les niveaux électroniques et les inclinomètres de l’émetteur laser sont hors de portée. Veuillez positionner l’émetteur plus près du niveau horizontal ou vertical.
4. Appareil déconnecté.


5. Avertissement de batterie faible. Chargez l’appareil de mesure.
