Formez un cône avec le faisceau laser

Si nécessaire, formez un « cône grossier » à l’aide d’une feuille de papier.

  1. Placez les deux supports en position 12 heures.
  2. Placez une feuille de papier entre les tiges et la cible sur le support M.
  3. Faites une marque à l’endroit où le faisceau laser touche le papier.
  4. Faites pivoter l’unité S de 180°. Utilisez la poignée.
  5. Faites une marque à l’endroit où le faisceau laser touche le papier.
  6. Réglez le faisceau laser sur le centre, entre les deux marques. Utilisez les vis sur l’unité S.
  7. Répétez la procédure avec l’unité M.

Cône de S à M

  1. Placez les deux unités en position 12 heures.

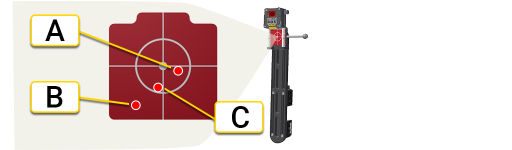

  2. Soulevez l’unité M pour montrer la cible sur le support, voir l’image ci-dessous.
  3. Notez l’endroit où le faisceau laser atteint la cible en position A.
  4. Faites pivoter l’unité S de 180°. Utilisez la poignée.
  5. Notez où le faisceau laser atteint la cible en position B.
  6. Tracez une ligne entre ces deux positions et marquez le point médian entre A et B.
  7. Réglez le faisceau laser sur le point médian, C. Utilisez les vis sur l’unité S.

Machine M. La cible est visible sur le support.



  1. Faites pivoter une nouvelle fois l’unité S de 180°. Si le faisceau laser ne bouge pas lorsque vous faites pivoter l’unité, cela signifie que le cône est correctement formé.
    S’il bouge de plus de 3 mm, répétez les étapes 3 à 7.
  2. Desserrez les vis sur le support et procédez au réglage jusqu’à ce que le faisceau laser atteigne le centre de la cible sur le support M.

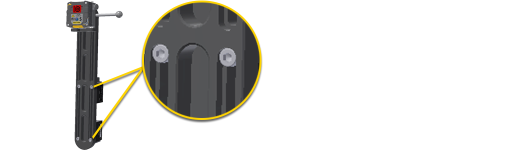

Desserrez les vis pour régler le support S



Cône de M à S

  1. Placez les deux unités en position 12 heures.
  2. Abaissez l’unité M sur les tiges pour la placer en position de mesure.

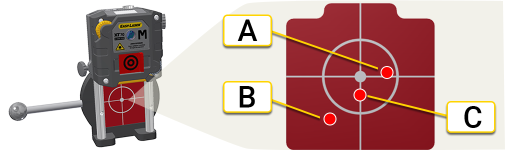

  3. Soulevez l’unité S pour montrer la cible, voir l’image ci-dessous.
  4. Notez l’endroit où le faisceau laser atteint la cible en position A.
  5. Faites pivoter l’unité M de 180°. Utilisez la poignée.
  6. Notez l’endroit où le faisceau laser atteint la cible en position B.
  7. Tracez une ligne entre ces deux positions et marquez le point médian entre A et B.
  8. Réglez le faisceau laser sur le point médian, C. Utilisez les vis sur l’unité M.
  9. Faites pivoter une nouvelle fois l’unité M de 180°. Utilisez la poignée. Si le faisceau laser ne bouge pas lorsque vous faites pivoter l’unité, cela signifie que le cône est correctement formé.
    S’il bouge de plus de 3 mm, répétez les étapes 4 à 8.
  10. Réglez la machine mobile jusqu’à ce que le faisceau laser atteigne le centre de la cible sur le support S.

Assurez-vous que les faisceaux laser atteignent le centre de la cible sur les deux supports.

Machine S. La cible est visible sur le support.



Ajustez les faisceaux laser

Réglez maintenant le faisceau laser par rapport au centre de la cible sur les unités de mesure.

  1. Abaissez les deux unités sur les tiges jusqu’à la position de mesure.
  2. Placez les deux unités en position 12 heures.

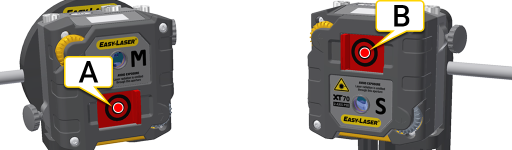

  3. Réglez le faisceau laser jusqu’à ce qu’il atteigne le centre de la cible M (A sur l’image ci-dessous). Utilisez les vis sur l’unité S.
  4. Réglez le faisceau laser jusqu’à ce qu’il atteigne le centre de la cible S (B sur l’image ci-dessous). Utilisez les vis sur l’unité M.

  1. Réglez l’unité S au centre de la cible M.
  2. Réglez l’unité M au centre de la cible S.
