Entrée manuelle

L’entrée manuelle est utilisée pour combiner la méthode de mesure actuelle du train de machines et l’ajout manuel de mesures externes pour certains accouplements. Cela permet d’utiliser plusieurs unités de mesure différentes pour collecter toutes les valeurs de mesure dans l’application XT et de les intégrer au rapport final. Accédez à Train de machines

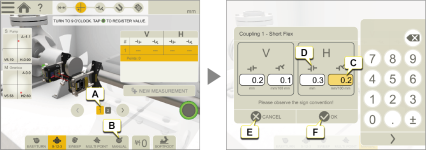

1. Accouplement sélectionné pour l’entrée manuelle.
2. Appuyez sur pour sélectionner l’entrée manuelle.
3. Entrez vos valeurs de mesure verticale et horizontale.
4. Icône désignant l’angle ou le décalage de l’accouplement en fonction des valeurs de mesure entrées.

5. Appuyez pour annuler les valeurs de mesure entrées.
6. Appuyez lorsque toutes les valeurs de mesure sont correctes.




7. Lorsque vous appuyez sur OK, les valeurs entrées s’affichent dans le tableau de mesure.
8. Appuyez pour entrer de nouvelles valeurs de mesure.



Après l’entrée manuelle, vous pouvez sélectionner un autre accouplement et le mesurer à l’aide d’unités de mesure Easy-Laser.



REMARQUE « Respectez la convention de signe ! » fait référence aux icônes d’accouplement indiquant des valeurs de décalage ou d’angle positives ou négatives dans l’application XT.

REMARQUE Le mode d’entrée manuelle ne permet pas d’effectuer de réglages. Pour effectuer des réglages en temps réel, vous devez utiliser des unités de mesure Easy-Laser connectées à l’application XT.
