Dati tecnici D22

Codice 12-0022

Il trasmettitore laser D22 può essere utilizzato per misurare la planarità, la linearità, l'ortogonalità e il parallelismo. Il raggio laser può ruotare di 360° con una distanza di misurazione radiale pari a 40 metri [130']. Il raggio laser può essere deviato di 90° rispetto alla rotazione, con una precisione di 0,01 mm/m [2 secondi d’arco]

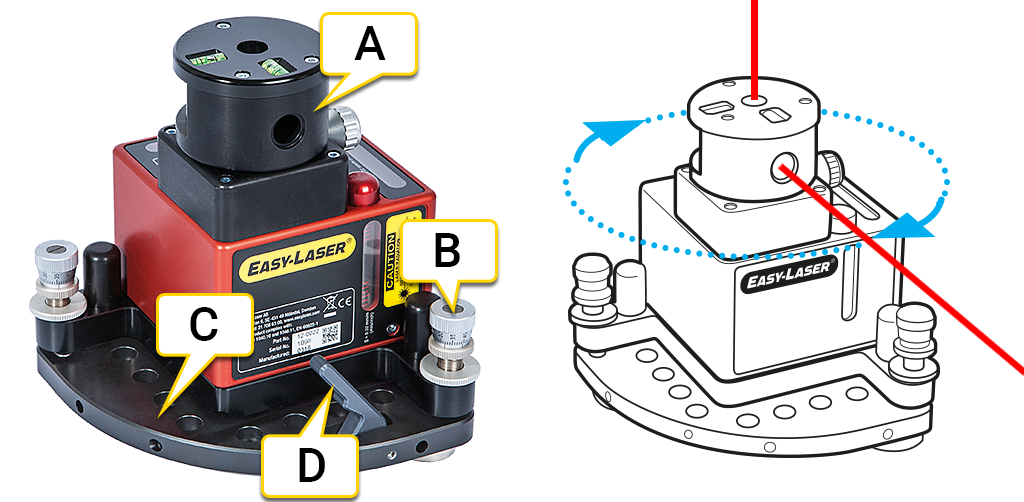

  1. Testa girevole con prisma angolare.

  2. Viti ribaltamento.

  3. Piano inclinabile.

  4. Prima di montare il D22 su un treppiede, rimuovere la leva di sblocco.

NOTA! Utilizzato nell’ambito di un sistema di misurazione, questo dispositivo è finalizzato all’uso industriale in combinazione con altri prodotti Easy-Laser nel rispetto delle istruzioni contenute nel presente manuale. Questi dispositivo è destinato esclusivamente all’uso professionale. Né Easy-Laser né i suoi distributori autorizzati saranno responsabili per danni a macchinari o impianti causati da un uso improprio di questo dispositivo.

NOTA! Le viti di ribaltamento sulla tavola di livellamento devono essere azionate con attenzione e attenendosi alle istruzioni. Andare a Emettitore laser D22

NOTA! Se non si utilizza il laser per un lungo periodo di tempo, rimuovere la batteria.

ASSISTENZA E SUPPORTO

Se danneggiata, l’unità deve essere inviata in riparazione. Contattare il proprio Centro di assistenza locale indicato alla pagina www.easylaser.com.



Tipo di laser Laser a diodo
Lunghezza d'onda del laser 630–680 nm, luce rossa visibile
Classe di sicurezza del laser Classe 2
Potenza di emissione del laser <0,6 mW
Diametro del raggio laser 6 mm [1/4''] all’uscita
Area di lavoro, portata Raggio di 40 metri [130']
Tipo di batteria 1 x R14 (C) 1,5 V, sostituibile dall'utente. Batterie alcaline professionali raccomandate.
Temperatura di funzionamento 0–50° C
Durata di funzionamento / batteria circa 24 ore
Gamma di livellamento ± 30 mm/m [± 1.7°]
3 livelle a bolla con taratura per 0,02 mm/m
Ortogonalità tra i raggi laser 0,01 mm/m [2 secondi d'arco]
Planarità del giro completo 0,02 mm/m
Regolazione fine 0,1 mm/m [20 secondi d'arco]
2 livelle a bolla per rotazione 5 mm/m
Materiale del corpo dell'apparecchio alluminio
Dimensioni LxAxP: 139x169x139 mm [5.47''x6.64''x5.47'']
Peso 2650 g [5.8 lbs]
Temperatura di funzionamento 0–50° C
Altitudine 0-2000 m
Progettato per uso esterno (grado di inquinamento 4)

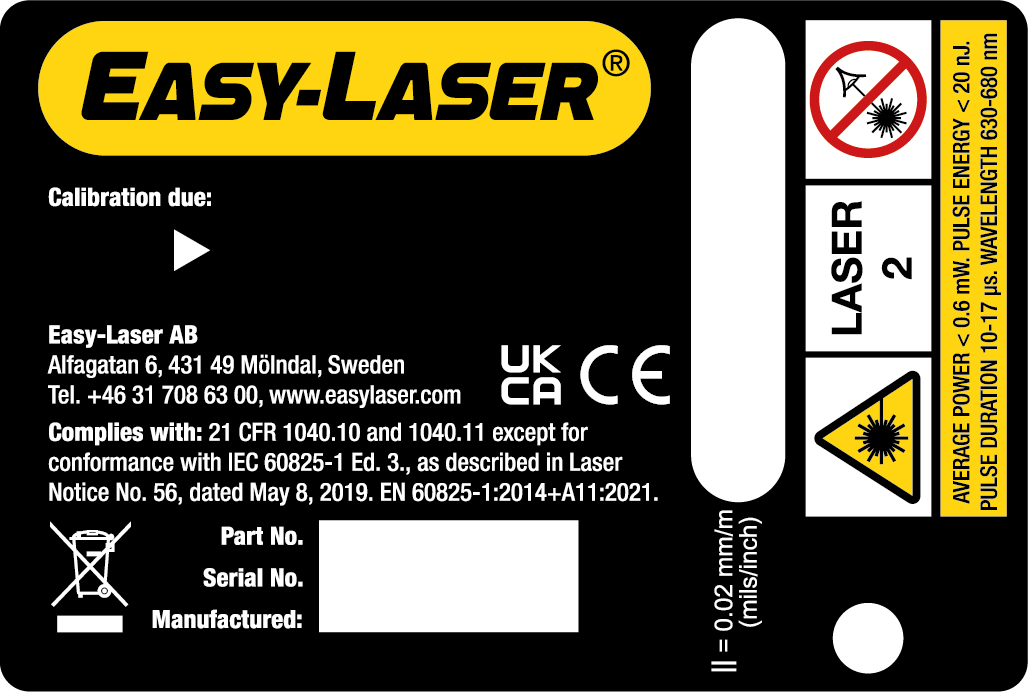

Etichette con precauzioni di sicurezza del laser

Etichetta sul davanti di D22:
