Dati tecnici XT24

XT24 codice 12-1371.

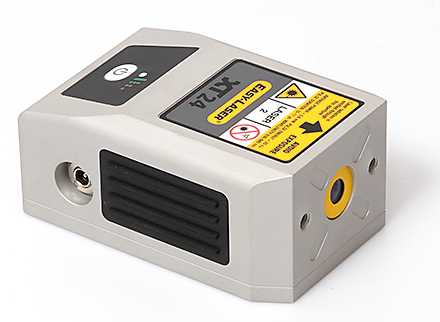

Trasmettitore laser XT24 per la misurazione della rettilineità.





NOTA! Utilizzato nell’ambito di un sistema di misurazione, questo dispositivo è finalizzato all’uso industriale in combinazione con altri prodotti Easy-Laser nel rispetto delle istruzioni contenute nel presente manuale. Questi dispositivo è destinato esclusivamente all’uso professionale. Né Easy-Laser né i suoi distributori autorizzati saranno responsabili per danni a macchinari o

ASSISTENZA E SUPPORTO

Se danneggiata, l’unità deve essere inviata in riparazione. Contattare il proprio Centro di assistenza locale indicato alla pagina www.easylaser.com.



Tipo di laser	Laser a diodo accoppiato con fibra
Lunghezza d'onda del laser	630–680 nm, luce rossa visibile
Classe di sicurezza del laser	Classe 2
Potenza di emissione del laser	<0,6 mW
Diametro del raggio laser	6 mm [1/4''] all’apertura, 13 mm [0,51"] a 40 m [132']
Intervallo operativo	40 m [132']
Connessioni	Caricabatterie
Tipo di batteria	Ioni di litio robusta e ricaricabile
Durata di funzionamento	Fino a 24 ore di utilizzo continuo
Tempo di riscaldamento	15 min
Temperatura di funzionamento	-10–50°C [14–122°F]
Temperatura di stoccaggio	-20–50°C [-4–122°F]
Umidità relativa	10–95% senza condensa
Linearità del raggio laser	±0,001 mm (dopo operazione Best Fit)
	[±0,040 mils] (dopo operazione Best Fit)
Regolazione laser sul mozzo	Angolo: 2 vie ±1,3° (± 23 mm/m)
	Disassamento: ±5 mm su due assi
Protezione ambientale	IP66/67, progettato per uso esterno (grado di inquinamento 4)
Materiale del corpo dell'apparecchio	alluminio anodizzato
Dimensioni	LxAxP: 69x49,5x107 mm [2.7x2.0x4.2"]
Peso	520 g [1.19 oz]
Altitudine	0-3000 m durante lo stoccaggio/trasporto
	0-2000 m durante il funzionamento
