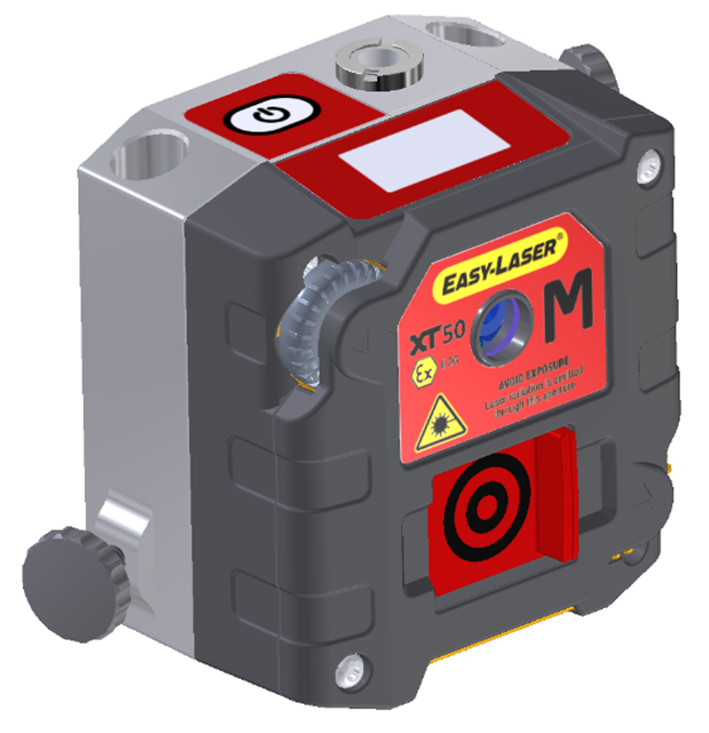

Dati tecnici XT50

XT50 è progettato per l’uso in atmosfere potenzialmente esplosive (EX). Si applicano specifiche certificazioni EX; vedere i dati tecnici sotto. Leggere e seguire le istruzioni per la sicurezza riportate sotto.

Codice 12-1027

Codice 12-1028

NOTA! Utilizzato nell’ambito di un sistema di misurazione, questo dispositivo è finalizzato all’uso industriale in combinazione con altri prodotti Easy-Laser nel rispetto delle istruzioni contenute nel presente manuale. Questi dispositivo è destinato esclusivamente all’uso professionale. Né Easy-Laser né i suoi distributori autorizzati devono essere ritenuti responsabili per danni a macchinari o impianti causati da un uso improprio di questo dispositivo.

Tipo di sensore	TruePSD a 1 asse di 20x20 mm
Comunicazione	Tecnologia wireless
Tipo di batteria	Li-Ion heavy duty ricaricabile
Durata di funzionamento	Fino a 20 h di utilizzo costante
Risoluzione	0,001 mm
Precisione di misurazione	±0,001 mm ±1% [±0,05 mils ±1%]
Campo di misura	Fino a 20 m
Tipo di laser	Laser a diodo
Lunghezza d'onda del laser	630–680 nm
Classe di sicurezza del laser	Classe di sicurezza 2
Emissione laser	<1 mW
Inclinometro elettronico	Risoluzione 0,1°
Protezione ambientale	Classe IP 66 e 67
Temperatura di funzionamento	Da -10 a +50 °C (ambiente)
Temperatura di stoccaggio	Da -20 a +50 °C (ambiente)
Altitudine	0-2000 m
Umidità relativa	10–95%
Display OLED	128 x 64 pixel
Materiale del corpo dell'apparecchio	Alluminio anodizzato + PC/ABS + TPE
Dimensioni	Largh. x alt. x prof: 76x76,5x50,9 mm
Peso	316 g
Classificazioni Ex	II 2G Ex ib op is IIC T4 Gb, -10°C ≤ Ta ≤ +50°C *
	II 2D Ex ib op is IIIC T135°C Db, -10°C ≤ Ta ≤ +50°C *
Certificati Ex	Presafe 17 ATEX 10552X
	IECEx PRE 17.0049X
Progettato per uso esterno (grado di inquinamento 4)

* Spiegazione della classificazione EX, vedere sotto.

Commutare batteria o riparare

Se le batterie devono essere commutate o l’unità deve essere riparata, è necessario inviare l’unità al centro assistenza svedese.

Utilizzare solo batterie fornite da Easy-Laser.

Classificazione laser

XT50 è classificato come laser di classe 2, per ulteriori informazioni Andare a Precauzioni di sicurezza.

Questi prodotti sono sicuri in condizioni ragionevolmente prevedibili di funzionamento e non sono pericolosi per gli occhi a condizione che i prodotti vengano usati e mantenuti in conformità con questo Manuale per l'utente.

Potenza media	Max. 0,6 mW
Durata impulso	10–17 µs
Energia impulso	Max. 20 nJ
Lunghezza d'onda	630–680 nm
Divergenza del raggio	< 1,5 mrad
Frequenza di ripetizione impulsi	32–47 kHz

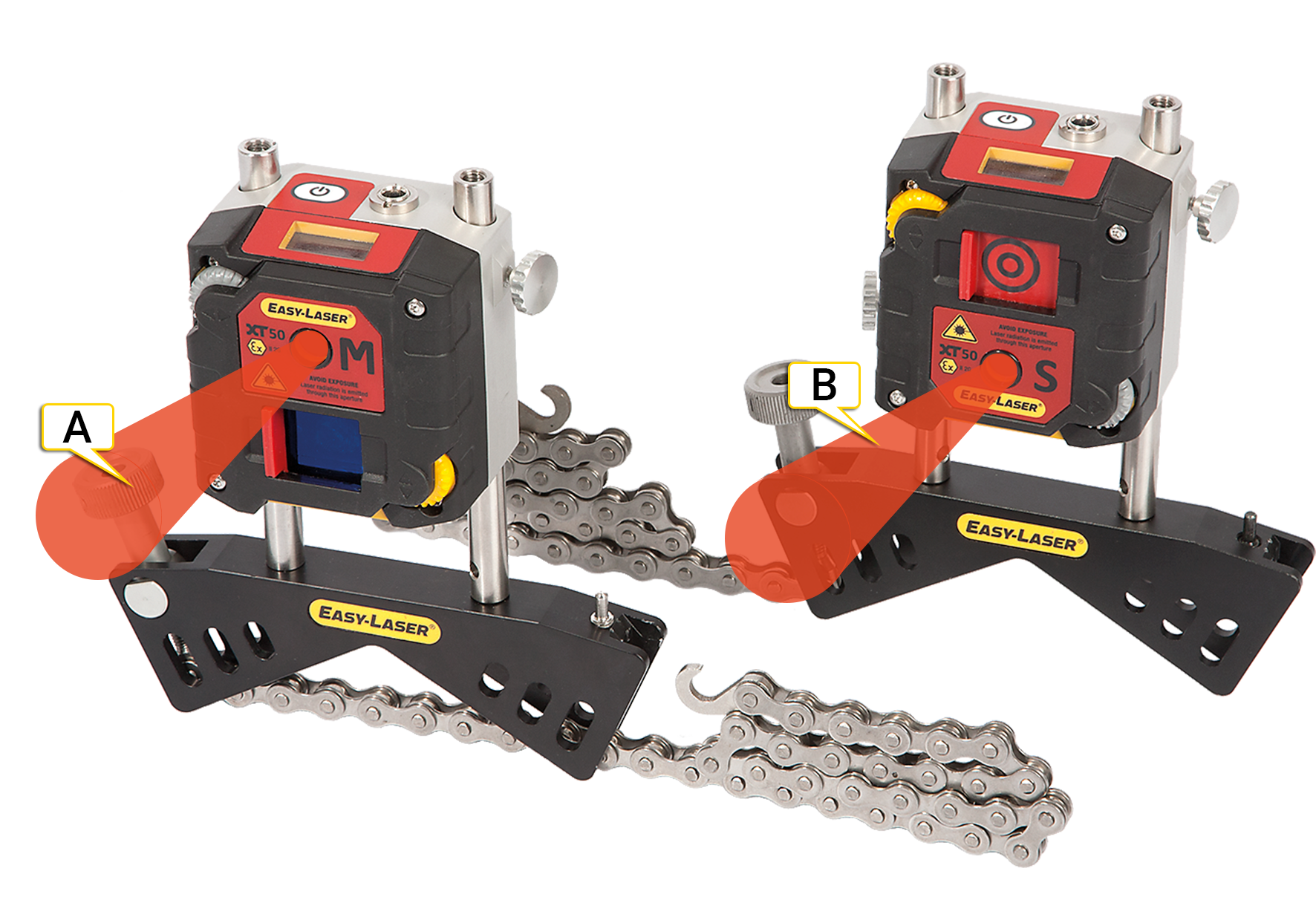

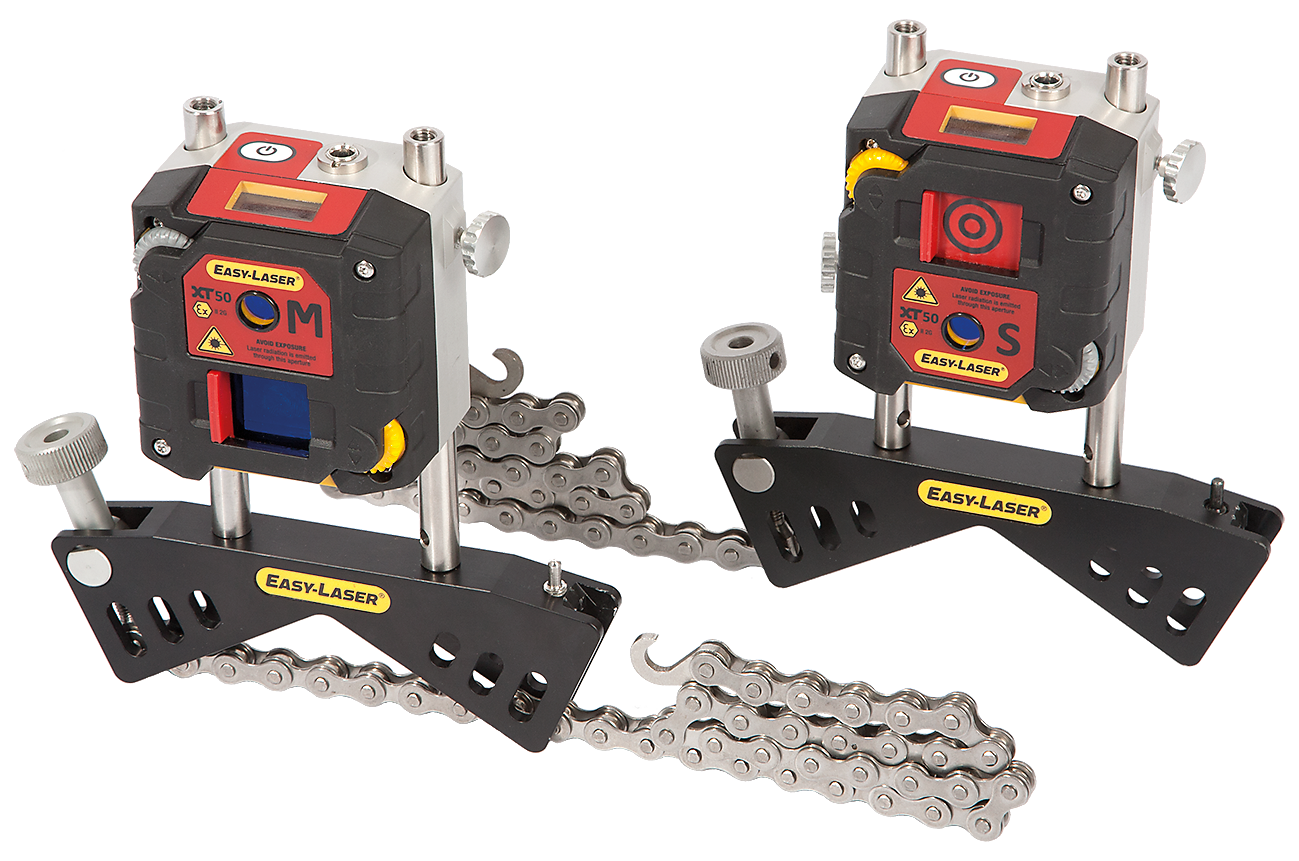

Raggio laser su unità M
Raggio laser su unità S

* Spiegazione della classificazione EX:

II = Gruppo di prodotti. Indica che lo strumento è certificato per qualsiasi area tranne le miniere.

2G = Categoria di prodotto per l'atmosfera gassosa. Apparecchiatura intrinsecamente sicura per le zone 1 e 2

(probabile sviluppo di atmosfera gassosa esplosiva – gas, nebbie e vapori).

2D = Categoria di prodotto per l'atmosfera polverosa. Apparecchiatura intrinsecamente sicura per le zone 21 e 22

(probabile sviluppo di atmosfera polverosa esplosiva).

ib op is = Tipo di protezione EX (sicurezza intrinseca e livelli di radiazione laser sicuri).

IIC = Gruppo di esplosione per atmosfera gassosa. Esempi di gas: Idrogeno e acetilene.

IIIC = Classificazione delle polveri. Indica che lo strumento è approvato per la polvere da fibre infiammabili, la polvere non conduttiva e la polvere conduttiva.

T4 = Classe di temperatura per atmosfera gassosa. La classe di temperatura indica la temperatura massima della superficie esposta del

prodotto, corrispondente ad una temperatura massima di 135°C.

T135°C = Classe di temperatura per atmosfera polverosa. Indica che la temperatura massima della superficie esposta del prodotto è di 135°C.

Gb = Livello di protezione dell'apparecchiatura per l'atmosfera gassosa. Corrisponde alle zone 1 e 2.

Db = Livello di protezione dell'apparecchiatura per l'atmosfera polverosa. Corrisponde alle zone 21 e 22.

Ta = Temperatura ambiente. Indica che il prodotto è sicuro per l'uso solo in ambienti EX nell'intervallo di temperatura ambiente indicato.

Precauzioni di sicurezza/Avvertenze

Non ricaricare in ambienti potenzialmente esplosivi
Leggere e seguire sempre le istruzioni per l’uso.
L’apertura del corpo delle unità invalida la classificazione Ex, annulla la garanzia e può provocare una dannosa esposizione alla luce.
Tutte le riparazioni devono essere eseguite dal centro di assistenza principale Easy-Laser in Svezia.
Utilizzare unicamente il caricatore Easy-Laser incluso (12V).
La classificazione EX è valida unicamente per le unità di misurazione XT50 (codici 12-1026 e 12-1027). Staffe, apparecchiature di fissaggio, involucro e altri accessori non sono soggetti ad alcuna classificazione EX e devono essere valutati dall’utente prima dell’uso in un ambiente EX. Easy-Laser non si assume alcuna responsabilità per la sicurezza EX degli accessori
