XT70

Le unità di misurazione XT70 utilizzano laser a punto e superfici quadrate PSD a 2 assi.

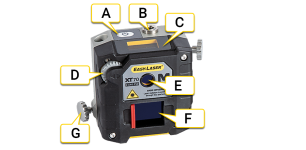

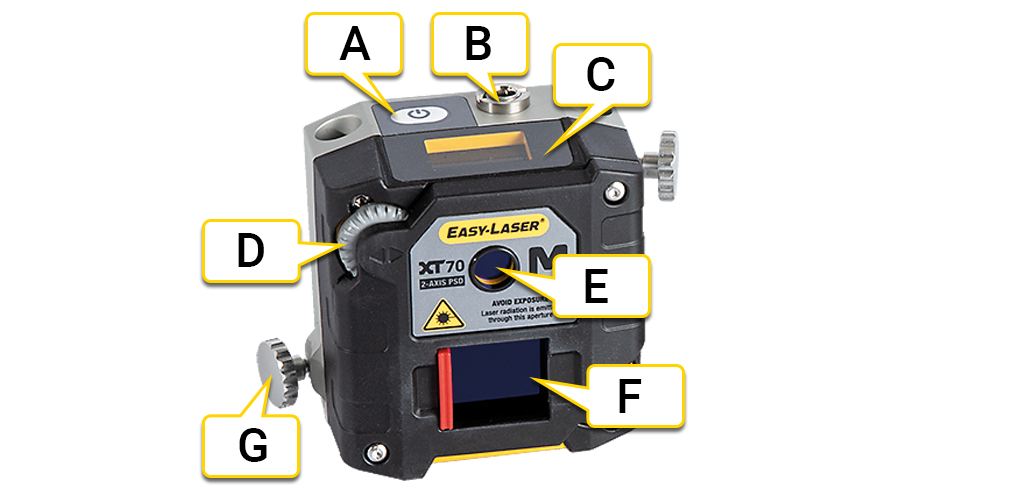

1. Pulsante On/Off
2. Collegamento per il cavo di carica
3. Display delle informazioni
4. Vite di regolazione laser
5. Apertura laser
6. Apertura PSD
7. Vite di bloccaggio



Andare a Configurare XT70

Andare a Allineare grossolanamente

Andare a Dati tecnici XT70



Display delle informazioni

L'unità di misurazione è provvista di un display che mostra il valore dell'angolo e le informazioni sulle batterie. Il display delle informazioni diventa attivo quando si avvia l'unità di misurazione.

	Durante l'avvio, il display mostra la versione oppure il tipo dell'unità di misura. La schermata di avvio dipende dalla versione dell'unità di misura e potrebbe cambiare dopo un aggiornamento del firmware. L'avvio richiede circa 3 secondi.
	L'icona della batteria ne mostra, in percentuale, l'autonomia residua.
	La batteria è stata ricaricata. Quando è completamente carica, il simbolo indica 100.
	La batteria ha un'autonomia inferiore al 10%. Caricare l'unità.
	L'unità non è in grado di dare informazioni sulla batteria. Caricare l'unità finché l'icona della batteria non indica 100.
	La batteria ha un problema. Potrebbe essere danneggiata o mancare.
	L'unità si sta spegnendo. Lo spegnimento richiede circa 3 secondi.
	Malfunzionamento. Riavviare l'unità; se il problema permane, contattare il centro di assistenza.
	Guasto del sistema. Annotare il codice di errore e contattare il centro di assistenza. Spegnere l'unità, non caricarla.
	Questa icona indica che sono state stabilite comunicazioni wireless tra l'unità centrale e l'unità di misurazione.
