Calibrare verticalmente la livella elettronica XT22

Prima di calibrare la livella elettronica verticale, è necessario calibrare entrambi le livelle elettroniche orizzontali. L’app non fornisce un programma di calibrazione per il livello verticale XT22. Invece, la calibrazione viene effettuata manualmente utilizzando il programma VALORI.

NOTA! Solo il sensore XT70 può essere utilizzato durante la calibrazione dell’emettitore laser XT22.

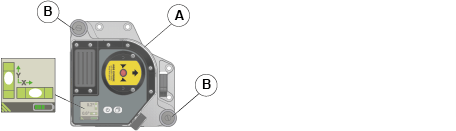

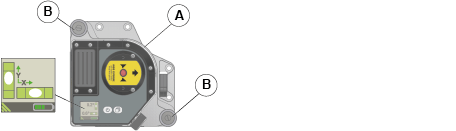

Livellare in orizzontale

  1. Selezionare per aprire il programma Valori. Collegare il sensore e l’emettitore laser.
  2. Andare alla vista Misurazione .
  3. Posizionare l’emettitore laser [A] su una superficie piana, pulita e stabile.
  4. Livellare l’emettitore laser secondo le livelle elettroniche utilizzando le viti di ribaltamento [B].

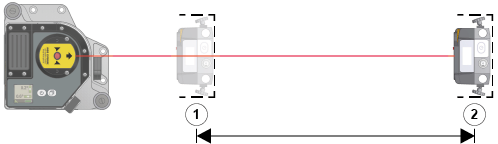

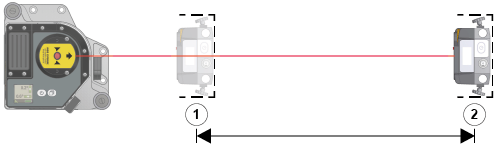

Allineare grossolanamente

  1. Posizionare il sensore sulla posizione 1 e spostarlo fino a quando il raggio laser non colpisce il centro.
  2. Segnare la posizione del sensore.
  3. Portare il sensore in posizione 2 e spostarlo fino a quando il raggio laser non colpisce il centro.
  4. Segnare la posizione del sensore.

Minimo 1 m, ma preferibilmente 5-10 m, tra la posizione A e la posizione B.

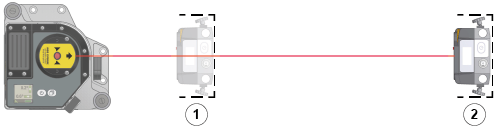

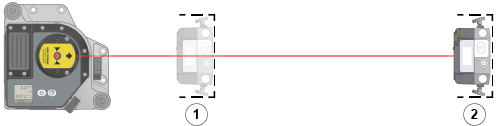

Azzerare e leggere il valore

  1. Spostare nuovamente il sensore alla posizione 1.
  2. Selezionare per azzerare.
  3. Spostare il sensore alla posizione 2. Toccare per salvare il valore.

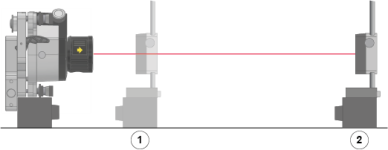

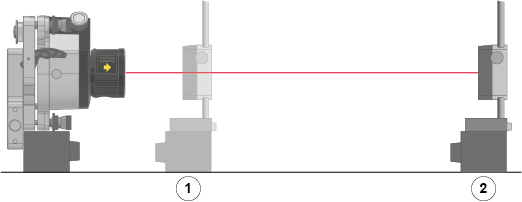

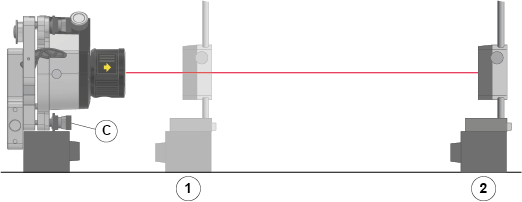

Montare l’emettitore laser verticalmente

  1. Montare l’emettitore laser verticalmente utilizzando la staffa Multi 12-1275 e/o altre opzioni di montaggio.
  2. Allineare grossolanamente il sensore sulla posizione 2 (± 0,1 mm).

NOTA! L’emettitore laser deve essere montato con l’etichetta del prodotto XT22 rivolta verso l’alto. Vedere l’immagine sotto.

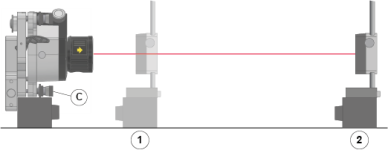

Azzerare e regolare

  1. Spostare nuovamente il sensore alla posizione 1.
  2. Selezionare per azzerare.
  3. Spostare il sensore alla posizione 2.
  4. Regolare l’emettitore laser fino a quando non si ottiene lo stesso valore verticale salvato nel passaggio 11 utilizzando la vite di ribaltamento [C].
  5. Ripetere i passaggi 14–17 fino ad avere 0 sulla posizione 1 e il valore corretto sulla posizione 2.



Calibrare la livella a bolla

  1. Calibrare la livella elettronica tramite il menu contestuale dell’app dell’emettitore laser selezionando “Calibra Z”.



Verifica della precisione di calibrazione

  1. Ripetere i passaggi 4-18 e verificare la lettura in tempo reale della livella elettronica. La lettura in tempo reale della livella elettronica deve essere ora vicina a zero.

.
