Misurazione senza unità centrale

L'unità BTA XT190 può essere utilizzata come strumento separato.

Misura

Per cambiare tra XT e Sistema E, vedere Impostazioni sotto.

  1. Premere per attivare il sensore e ON per avviare l’emettitore laser.
  2. Leggere i valori. Sono visualizzati disassamento, angolo orizzontale e angolo verticale.
  3. Regolare la macchina, Andare a Misurazione con unità centrale.



  1. Disassamento (mm o pollici)
  2. Angolo orizzontale
  3. Angolo verticale
  4. Impostazioni
  5. On/Off
  6. Batteria

Impostazioni

Premere per aprire la schermata delle impostazioni. Utilizzare per spostarsi su e giù nel menu.

  • Premere per cambiare posizione sull'unità M ed S.
  • Alternare mm e pollici con .

  • Premere per selezionare XT o Sistema E.

Larghezza della puleggia diversa

Andare a Larghezza e diametro della puleggia.

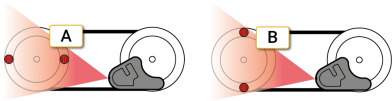

Allineamento con i target

  1. Allineamento orizzontale

  2. Allineamento verticale



  1. Puleggia disallineata

  2. Puleggia allineata, il raggio laser scompare nella scanalatura del target.
