Preparare

  • Verificare l'eccentricità delle pulegge. Gli alberi piegati rendono impossibile un allineamento preciso.
  • Verificare l'errore di ortogonalità del piano delle pulegge rispetto all'asse di rotazione. Se possibile, regolare con le viti di montaggio delle boccole.
  • Accertarsi che le pulegge siano prive di grasso e olio.

  • La distanza tra la cinghia e la faccia assiale della puleggia può essere diversa per le due pulegge. Andare a Larghezza e diametro della puleggia.

  1. L'icona Prepara è attiva nel flusso di lavoro.

  2. Toccare per aprire le proprietà della macchina. (Larghezza pulegge e tolleranza.)

  3. Toccare il campo di inserimento per inserire la distanza.
  4. Toccare per selezionare il sensore.
  5. L'unità centrale riconosce automaticamente dove sono posizionate le unità.

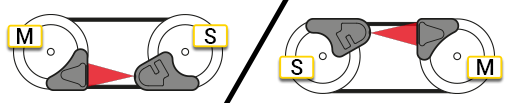

  6. Impostare l'unità M a sinistra o a destra.

Montare le unità

Le unità sono montate su una superficie lavorata a macchina piatta dotata di magneti. I magneti sono molto potenti: appoggiare delicatamente alla puleggia prima un solo magnete, quindi far scivolare gli altri. Le carrucole/pulegge non magnetiche sono allineabili, in quanto le unità sono molto leggere e possono essere montate con nastro biadesivo.

  1. Montare l’emettitore laser sulla macchina stazionaria.
  2. Montare il sensore sulla macchina mobile.

  3. Accertarsi che ogni superficie magnetica sia a contatto con la puleggia.

NOTA! Tutte le superfici magnetiche devono essere a contatto con l'oggetto.
