ディスプレイユニットでの測定

デジタル精密水準器XT290は、Easy-Laser® XT Alignmentアプリとのワイヤレス接続が可能です。また、XT290の値を「値」プログラムで読み取ることができます。準備を参照してください

XTアプリでは、1台、2台、3台、または4台のデバイスの読み取りを同時に行うことができます。準備を参照してください

注：XT290がXTアプリに接続されると、「単位」、「分解能」、「フィルター」は
XTアプリのみで設定可能になります。XTアプリに接続されると、XT290のこれらのディスプレイメニューは無効化されます。「工場出荷時設定にリセット」は完全に無効化されます。

注：接続中にXTアプリで設定が変更されると、アプリ側の設定がXT290に適用されます。接続が解除されると、XT290の設定は接続前に行われた設定内容に戻ります。

  1. XT290を設置する場所の表面をきれいにします。
  2. 測定する物体の上にXT290を設置し、 を押して起動します。
  3. 測定値が安定したら、値を読み取ります。
    XT290が適切な動作温度である場合、通常は値をすぐに使用できます。ただし、水準器のキャリブレーションを
    その場で行うことをお勧めします。XT290の概要を参照してください
  4. XT290を「値」プログラムと接続します。準備を参照してください
  5. をタップして「値」プログラムで値を登録します。測定を参照してください
  6. 「値」プログラムでレポートを表示します。レポートを参照してください




  1. 精密水準器は、X（ピッチ）方向を示しています。値は、mm/m（mil/インチ）で表示されます。
  2. 傾斜計は、Y（ロール）方向を示しています。値は、角度で表示されます。
  3. このアイコンに対する気泡は、マイナスの測定値を示しています。また、表面が右下りであることを示しています。*
  4. このアイコンに対する気泡は、プラスの測定値を示しています。また、表面が左下がりであることを示しています。*
  5. 最後の測定値。
  6. 登録された値（精密水準器X/ピッチの値、傾斜計X/ピッチの値、傾斜計Y/ロールの値）。
  7. 値を削除します。
  8. 登録された値にメモを追加できます。

    * 黄色のラベル側からXT290を見た場合。

最高4台のデバイスの同時読み取り

XT Alignmentアプリの「値」プログラムで、最高4台のXT290を同時に読み取ることができます。
通常は、1台または2台のXT290の使用が実用的ですが、その他のタイプの測定ユニットとも連結できます。
準備を参照してください

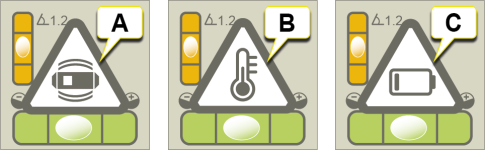

測定中の警告

以下の警告が「値」の角度の視覚的な表示で表示される場合があります。





  1. 振動の警告。振動が止まると表示が消えます。
    測定中に振動の警告が表示されるような強さの振動である場合は、フィルターレベルを高くしてください。
  2. 温度の警告。 を押してクリアしてください。XT290の設定メニューの温度情報の場合は をもう一度押してください。
  3. バッテリ低残量の警告。XT290を充電してください。XT290の概要を参照してください。
