온도 보상

기계류는 정상 작동 중에 다른 요인과 힘의 영향을 받습니다. 이런 변화들 중 가장 흔한 것은 기계 온도의 변화입니다. 이로 인해 축의 높이가 증가하게 됩니다. 이것은 열적 성장이라고 불립니다. 열적 성장을 보정하기 위해, 냉온 상태 보상을 위한 값을 입력합니다. 열적 성장을 허용하기 위해 오프라인(냉온) 기계를 좀 더 낮게 놓는 것이 필요할 수 있습니다.

열적 성장을 보상하기 위해 오프셋과 각도 값이 사용됩니다. 오프셋과 각도 값은 계산 포인트에 기초합니다:

• 짧은 플렉스의 경우, 계산 포인트는 커플링 중앙에 위치합니다.
• 스페이서 샤프트의 경우, 계산 포인트는 스페이서 왼쪽에 위치합니다.

동일한 기계에서 커플링과 피트 보정을 모두 할 수는없습니다 .



커플링 보정 설정

1. 커플링에서 을 탭하십시오.
2. 온도 보상 보기를 열려면 을 탭합니다.
3. 수직 및/또는 수평 보상을 위한 값을 입력합니다. 보상 값을 입력하면, 기계가 청색으로 변합니다.
4. 준비 보기로 돌아가려면 을 탭합니다.

보상값은 보고서에서 볼 수 있습니다.

1. 왼쪽 기계의 오프셋 및 각도 값.
2. 오른쪽 기계의 오프셋 및 각도 값.
3. 스페이서 샤프트.
4. 계산 포인트는 스페이서 왼쪽에 위치합니다.
5. 온도 보상을 켜거나 끕니다. 끄면 값은 저장되나 사용되지는 않습니다.
   머신 트레인에서 이것은 트레인의 모든 커플링에 영향을 미칩니다.
6. V(수직) 또는 H(수평) 보기를 표시합니다.

참고! 동일한 기계에서 커플링과 피트 보정을 모두 할 수는 없습니다.

피트 보정 설정

기계의 첫 번째와 마지막 풋에 값이 입력됩니다. 기계에 피트가 두 개 이상인 경우, 이에 대해 계산한 값이 보고서에 표시됩니다.

1. 거리를 입력합니다.
2. 기계에서 을(를) 탭하십시오.
3. 온도 보상 보기를 열려면 을 탭합니다.
4. 수직 및/또는 수평 보상을 위한 값을 입력합니다. 보상 값을 입력하면, 기계가 청색으로 변합니다.
5. 준비 보기로 돌아가려면 을 탭합니다.

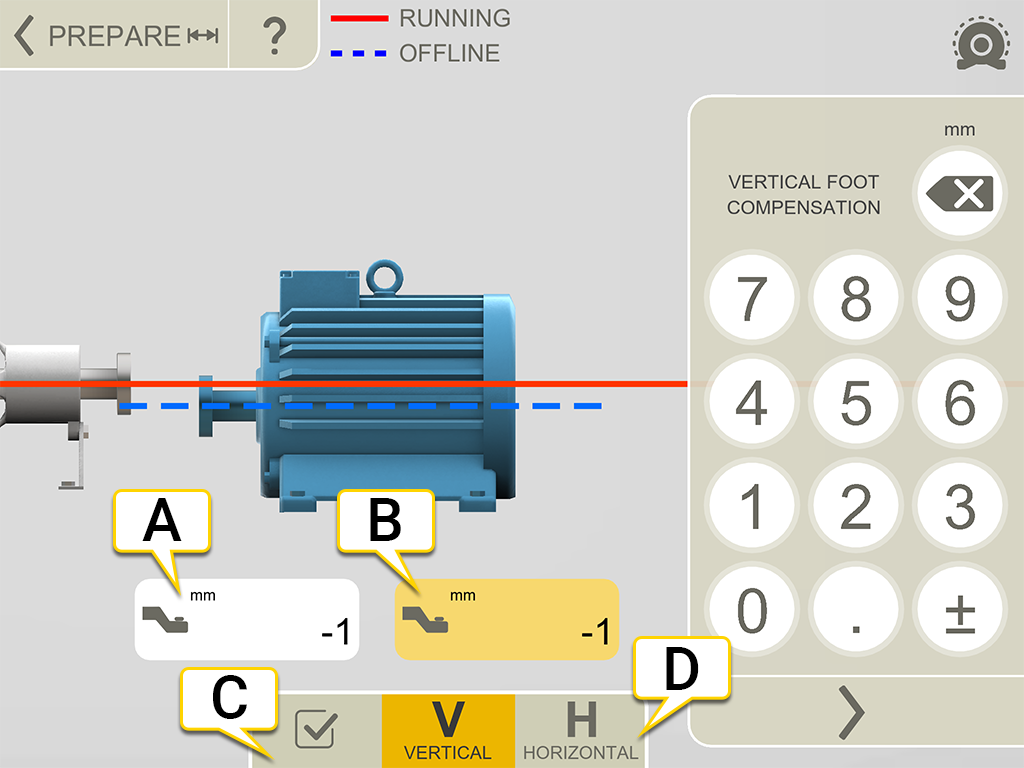

1. 첫 번째 풋에 대한 피트 값
2. 마지막 번째 풋에 대한 피트 값
3. 온도 보상을 켜거나 끕니다. 끄면 값은 저장되나 사용되지는 않습니다.
   머신 트레인에서 이것은 트레인의 모든 커플링에 영향을 미칩니다.
4. V(수직) 또는 H(수평) 보기를 표시합니다.

참고! 동일한 기계에서 커플링과 피트 보정을 모두 할 수는 없습니다.

보상이 없는 예

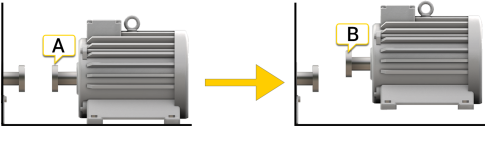

A. 오프라인, 보정 설정 없음. 기계들이 정렬되어 있습니다.

B. 가동, 기계는 5mm "커지고" 더 이상 정렬되지 않습니다.



보상이 있는 예

이 보기에서는 뜨거운 상태에서 +5mm의 열 성장을 가정합니다. 따라서 오프라인 상태에서 -5mm로 보상합니다.

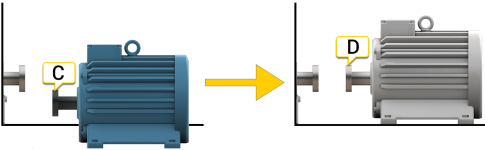

C. 오프라인, -5mm 보상이 설정되어 있습니다.

D. 가동, 기계가 확장되어 완벽하게 정렬됩니다!
