벨트 개요

Easy-Laser® BTA 시스템은 레이저 송신기와 검출기로 구성됩니다. 레이저와 검출기에 자석 마운팅이 있어 장비를 장착하기 쉽습니다. 비자석 시브/풀리는 매우 가벼워 정렬할 수 있고 양면 테이프로 장착할 수 있습니다. 모든 유형의 시브/풀리를 벨트 유형과 상관 없이 정렬할 수 있습니다. 여러 가지 너비의 시브를 보상할 수 있습니다.

기술 정보를 보려면, XT190 BTA(으)로 이동.

1. 커넥터

2. 검출기 구멍

3. 배터리 알카라인 1xR6 (AA) 1.5 V



송신기 사용

1. 켜기/끄기.

2. 저전력 모드(레이저 빔이 한 번 깜박임)와 저전력 모드(레이저 빔이 두 번 깜박임) 사이를 전환합니다.

참고! 시스템을 오랫동안 사용하지 않을 경우 레이저 송신기에서 배터리를 빼두십시오.



작업흐름 벨트

화면 상단의 작업흐름이 전체 작업 과정을 통틀어 안내합니다. 현재 보기는 노란색으로 표시되어 있습니다. 작업이 실행되는 동안 보고서가 계속 작성되고 있습니다. 현재 상태에서 보고서를 보려면 작업흐름에서 을(를) 탭하십시오. 측정값은 전체 작업흐름을 통틀어 저장됩니다.

측정을 끝낸 후 최종화하려면 및 을(를) 탭합니다.

준비 보기가 작업흐름에 활성화되어 있습니다.

템플릿 생성

1. 및 을(를) 탭합니다.
2. 새로운 이름을 입력하거나, 기본 이름을 그대로 둡니다. 템플릿은 파일 관리자에 저장됩니다.

측정을 위한 템플릿(으)로 이동.

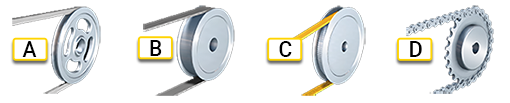

벨트 유형

1. V벨트
2. 플랫 벨트
3. 타이밍 벨트
4. 체인 드라이버

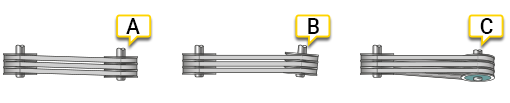

오프셋 및 각도 정렬 불량

정렬 불량은 오프셋 또는 각도 때문입니다. 두 가지 모두가 원인일 수도 있습니다.

1. 오프셋
2. 각도
3. 오프셋 및 각도 모두 정렬 불량.
