머신 트레인 조정

조정 보기에는 실시간 값들이 표시됩니다.

1. 작업흐름에서 을 탭합니다. 측정 장치를 설치한 두 기계를 확대합니다.
2. 조정하려는 기계에서 을 탭합니다.
3. 수직 피트값에 따라 기계에 쐐기를 박으십시오.

4. 실시간 수평값에 따라 기계 통로를 조정합니다.

5. 밑받침을 조이십시오.

6. 을 탭하여 다시 측정하거나 을 탭하여 보고서를 봅니다.

1. 측정 장치는 마지막에 측정한 커플링에 놓여 있습니다.
2. 기계를 조정 중입니다.
3. 필터(으)로 이동
4. 실시간 값을 표시할 방법을 선택합니다.
5. 수직 또는 수평 보기를 표시합니다.

   조정을 시뮬레이션하는 방법 조정 가이드(으)로 이동




커플링 조정

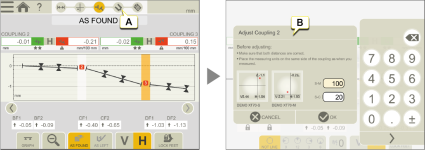

결과를 평가한 후 머신 트레인에서 조정할 커플링을 선택할 수 있습니다.

1. 결과 보기에서 화살표 를 사용하여 조정할 커플링을 선택합니다. 작업흐름에서 을 조정합니다.

2. 올바른 커플링이 선택되었는지 확인합니다. 거리를 확인하고 정확하지 않은 경우, 새 거리를 입력합니다. 확인을 탭합니다.




3. 아이콘을 눌러 조정할 장치를 선택합니다.
   조정 후 전체 머신 트레인을 다시 측정합니다.
   작업흐름에서 결과 를 탭하고 값이 올바른지 확인합니다.


참고! 머신 트레인용 조정 가이드를 사용할 수 있습니다. 이 기능을 사용해 실제 조정 전에 기계 피트에서 조정을 시뮬레이션할 수 있습니다. 조정 가이드(으)로 이동

경사계를 사용한 실시간 값

경사계는 EasyTurn, Sweep 및 Multipoint 프로그램으로 실시간 값이 언제 표시될지를 제어합니다.

해당하는 실시간 옵션을 하나 선택합니다.

	장치가 시계 위치의 (±2°) 이내에 위치할 경우 내로우 실시간 값이 표시됩니다.
	장치가 시계 위치의 (±44°) 이내에 위치할 경우 와이드 실시간 값이 표시됩니다.
	Live360, 실시간 값이 수직 그리고 수평 방향으로 모두 표시됩니다. XT70 사용 시에만 가능합니다. Live360을 선택하면 마지막 측정 지점을 등록한 후 측정 장치를 이동하지 않아야 합니다. 이동한 경우 다시 측정해야 정확한 결과를 보장할 수 있습니다.

참고! 실시간 옵션 360은 움직임/백래시에 민감합니다. 백래시에 의해 측정에 영향이 가지 않도록 합니다.

경사계를 사용하지 않는 실시간 값

프로그램 9-12-3을 사용할 경우 경사계는 사용되지 않으며, 대신 측정 장치가 어떤 위치에 있는지 수동으로 보여줄 수 있습니다.

1. 검출기가 달린 샤프트를 실시간 위치로 돌리십시오.

2. 상응하는 실시간 옵션을 탭한 후, 아래를 확인합니다.

3. 실시간 위치를 떠나기 전에 을 탭합니다.

실시간 옵션:

	실시간 아님. 실시간 위치를 변경하고자 하는 경우, 이것을 먼저, 그리고 그 다음에 새로운 위치를 선택해야 합니다.
	9시 방향 실시간.
	12시 방향 실시간.
	3시 방향 실시간.
	6시 방향 실시간.
