Pomiar przy użyciu programu Multipoint

Jednostki pomiarowe, które mogą być użyte: XT50, XT60 i XT70.

Przygotowania

Przed rozpoczęciem pomiaru upewnij się, że wszystko zostało odpowiednio przygotowane.

• Zamocuj jednostki pomiarowe. Metoda „Multipoint” jest dostępna, kiedy używasz jednostek pomiarowych XT60.
• Aby obliczyć wyniki, musisz wprowadzić co najmniej odległość między jednostkami pomiarowymi.
• Stuknij cel, aby połączyć jednostki pomiarowe. Patrz punkt Wybór jednostek pomiarowych
• W razie potrzeby przeprowadź osiowanie zgrubne.

• W razie potrzeby sprawdź „kulawą łapę”. Patrz punkt Kulawa łapa.

Pomiar

Przed zarejestrowaniem wartości można zmienić metodę pomiaru.

Aby uzyskać dokładniejszy wynik, spróbuj rozmieścić punkty jak najdalej od siebie. Kolory wskazują położenie optymalnych pozycji pomiarowych. Najlepsze miejsce pomiaru jest oznaczone na zielono. Aby uzyskać dokładniejszy wynik, zawsze obracaj wał w tym samym kierunku.

1. Stuknij na karcie, aby wybrać metodę Multipoint.
2. Ustaw laser na środku celów. W razie potrzeby wyreguluj jednostki na prętach, po czym użyj pokręteł regulacyjnych lasera.
3. Stuknij , aby zarejestrować pierwszą pozycję. Pierwsza pozycja zostanie automatycznie ustawiona na zero.
4. Stuknij , aby zarejestrować żądaną liczbę pozycji. Wynik będzie dostępny po trzech punktach.
5. Stuknij , aby przejść do widoku Wynik, albo stuknij , aby zmierzyć ponownie.

Zarejestrowane wartości zostaną zapisane po opuszczeniu widoku Pomiar. Jeśli wrócisz do widoku Pomiar, możesz wykonać nowy pomiar.

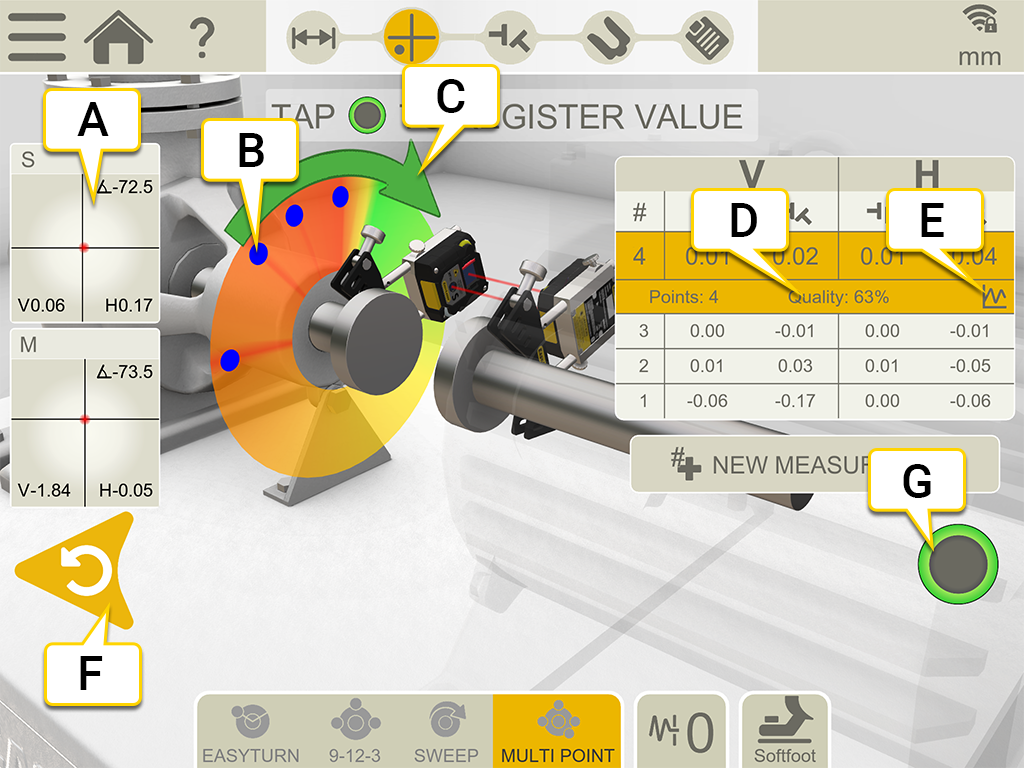

1. Stuknij, aby wybrać detektor.

2. Zarejestrowany punkt pomiarowy.

3. Kierunek pomiaru.
4. Ocena jakości.
5. Stuknij , aby wyświetlić szczegółowe informacje. Patrz punkt Szczegóły wyników.
6. Usuń zarejestrowaną wartość.
7. Stuknij, aby zarejestrować wartości.

	Wykonaj nowy pomiar. Umożliwia to sprawdzenie powtarzalności pomiaru.
	Pomiar przy użyciu metody EasyTurn™.
	Pomiar przy użyciu metody 9-12-3.
	Pomiar przy użyciu metody Multipoint.
	Pomiar przy użyciu metody Continuous sweep.
	Ustaw wartość Filtr.
	Zmierz „kulawą łapę”.

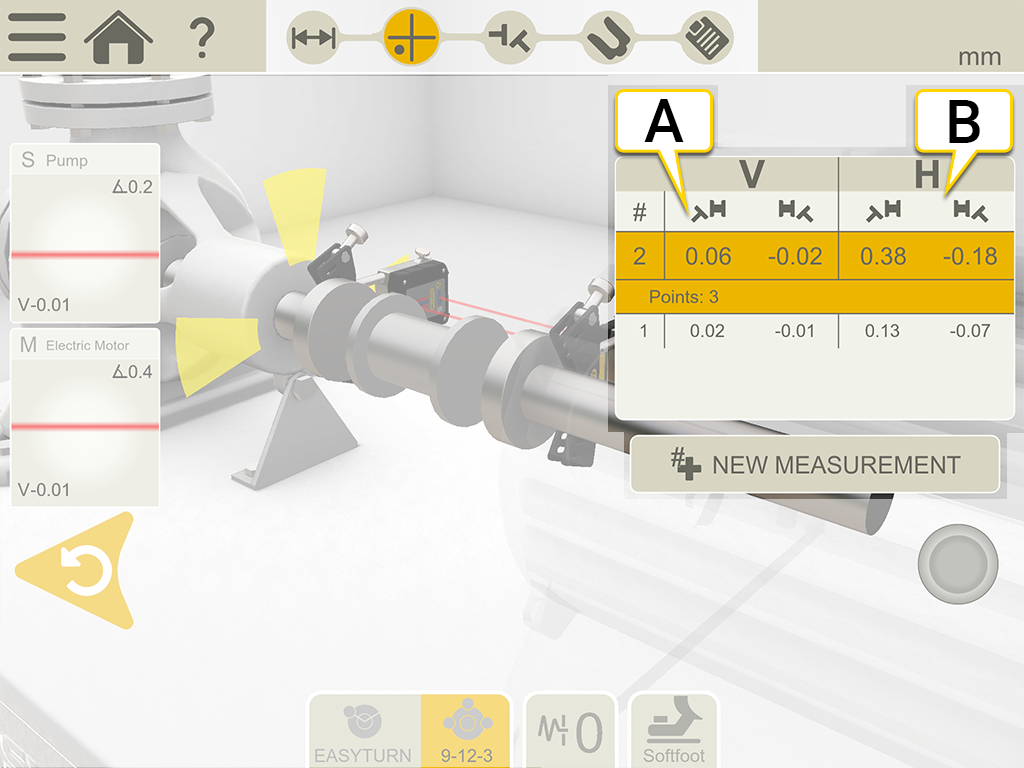

Wał dystansowy w tabeli pomiarów

1. Wartości w pionie dla kątów A i B
2. Wartości w poziomie dla kątów A i B

Ostrzeżenie o krawędzi

Kiedy wiązka laserowa znajduje się blisko krawędzi, krawędź zostaje ostrzegawczo „podświetlona”. Przy aktywnym ostrzeżeniu dotyczącym krawędzi nadal można rejestrować wartości.

Zerowanie inklinometru

Jeśli maszyna jest zamontowana na pochyłej płaszczyźnie podstawy, możesz ręcznie ustawić inklinometr w nowej pozycji godziny 12. Następujące pomiary będą korzystać z nowych ustawień inklinometru.

1. Wybierz metodę pomiaru, której chcesz użyć.
2. Obróć jednostki pomiarowe, aby pręty były ustawione prostopadle do płaszczyzny podstawy.
3. Stuknij i  .
4. Potwierdź żądaną pozycję jednostek pomiarowych, stukając . Inklinometr zostanie wyzerowany.

Regulacja inklinometru zostanie zastosowana w czasie całej sesji pomiarowej, ale po rozpoczęciu nowego pomiaru z menu Start zostanie przywrócona.
