Kompensacja termiczna

Podczas normalnej pracy na maszyny oddziałują różne czynniki i siły. Najczęstszą z tych zmian jest zmiana temperatury maszyny. Powoduje ona wzrost wysokości wału. Nazywamy to wzrostem termicznym. Aby skompensować wzrost termiczny, należy wprowadzić wartości kompensacji w stanie zimnym. Aby umożliwić wzrost termiczny, może być konieczne wyłączenie (ostygnięcie) maszyny.

Do kompensacji wzrostu termicznego służą wartości przesunięcia i kąta. Wartości przesunięcia i kąta opierają się na punkcie obliczania:

  • W przypadku sprzęgieł elastycznych, punkt obliczania znajduje się na środku sprzęgła.
  • W przypadku wałów dystansowych, punkt obliczania znajduje się po lewej stronie wału dystansowego.

Nie można mieć jednocześnie kompensacji sprzęgła i łap w jednej maszynie.



Ustawianie kompensacji na sprzęgle

  1. Stuknij na sprzęgle.
  2. Stuknij , aby wyświetlić widok Kompensacja termiczna.
  3. Wprowadź wartości dla kompensacji w pionie i/lub w poziomie. Kiedy wprowadzisz wartości kompensacji, maszyna zmieni kolor na niebieski.
  4. Stuknij , aby wrócić do widoku Przygotowanie.

Wartości kompensacji są widoczne w raporcie.

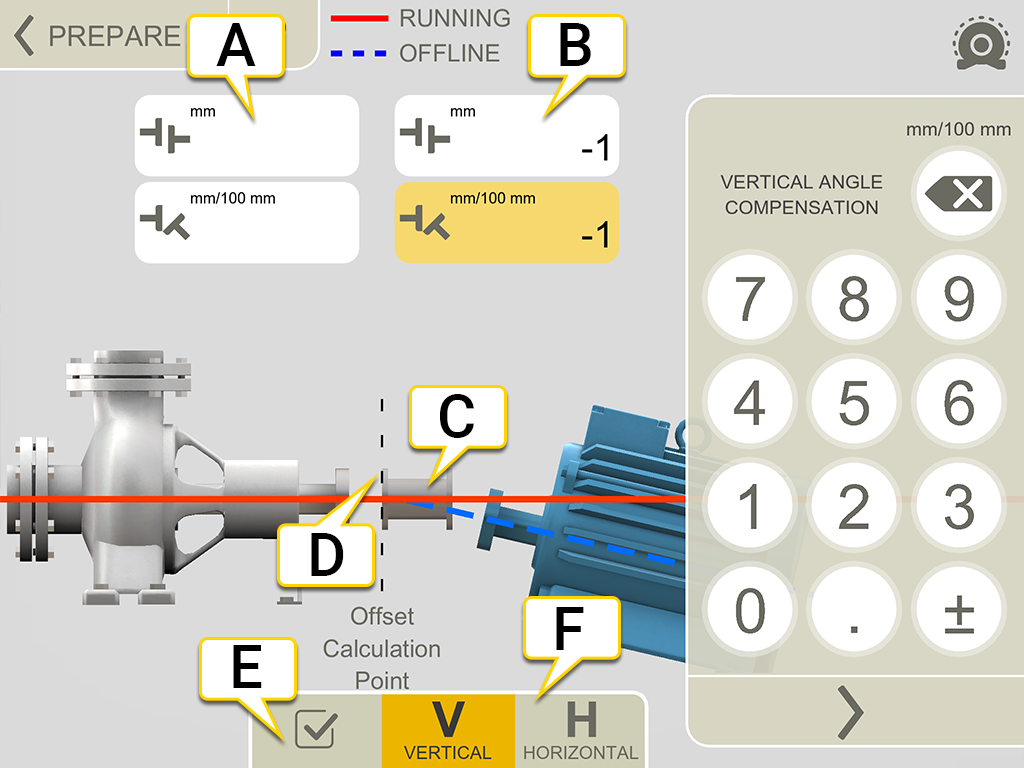

  1. Wartości przesunięcia i kąta dla maszyny lewej.
  2. Wartości przesunięcia i kąta dla maszyny prawej.
  3. Wał dystansowy.
  4. Punkt obliczania znajduje się po lewej stronie wału dystansowego.
  5. Włącz/wyłącz kompensację termiczną. Jeśli ją wyłączysz, wartości zostaną zapisane, ale nie będą używane.
    W ciągu maszyn wpłynie to na wszystkie sprzęgła w danym ciągu.
  6. Pokaż widok V (w pionie) lub H (w poziomie).

UWAGA! Nie można mieć jednocześnie kompensacji sprzęgła i łap w jednej maszynie.

Ustawianie kompensacji na łapach

Wartości wprowadza się dla pierwszej i ostatniej łapy w maszynie. Jeśli maszyna ma więcej niż dwie łapy, obliczone dla nich wartości zostaną przedstawione w raporcie.

  1. Wprowadź odległości.
  2. Stuknij na maszynie.
  3. Stuknij , aby wyświetlić widok Kompensacja termiczna.
  4. Wprowadź wartości dla kompensacji w pionie i/lub w poziomie. Kiedy wprowadzisz wartości kompensacji, maszyna zmieni kolor na niebieski.
  5. Stuknij , aby wrócić do widoku Przygotowanie.

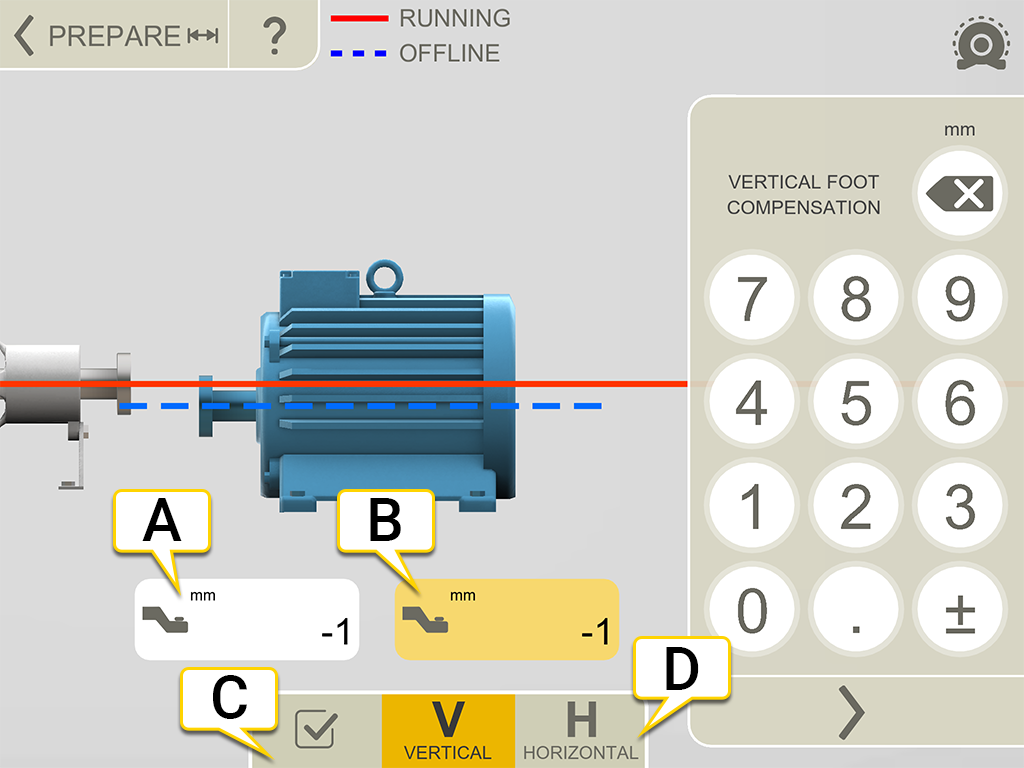

  1. Wartość dla pierwszej łapy.
  2. Wartość dla ostatniej łapy.
  3. Włącz/wyłącz kompensację termiczną. Jeśli ją wyłączysz, wartości zostaną zapisane, ale nie będą używane.
    W ciągu maszyn wpłynie to na wszystkie sprzęgła w danym ciągu.
  4. Pokaż widok V (w pionie) lub H (w poziomie).

UWAGA! Nie można mieć jednocześnie kompensacji sprzęgła i łap w jednej maszynie.

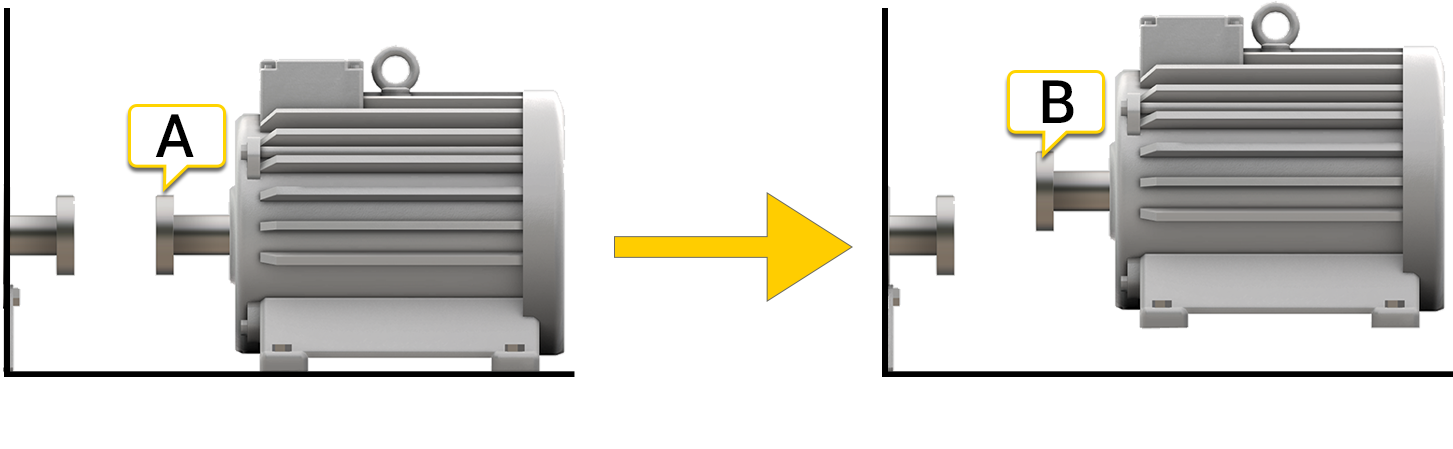

Przykład bez kompensacji

A. Wyłączona, nie ustawiono kompensacji. Maszyny są wyosiowane.

B. Włączona, maszyna „rośnie” o 5 mm i przestaje być wyosiowana.

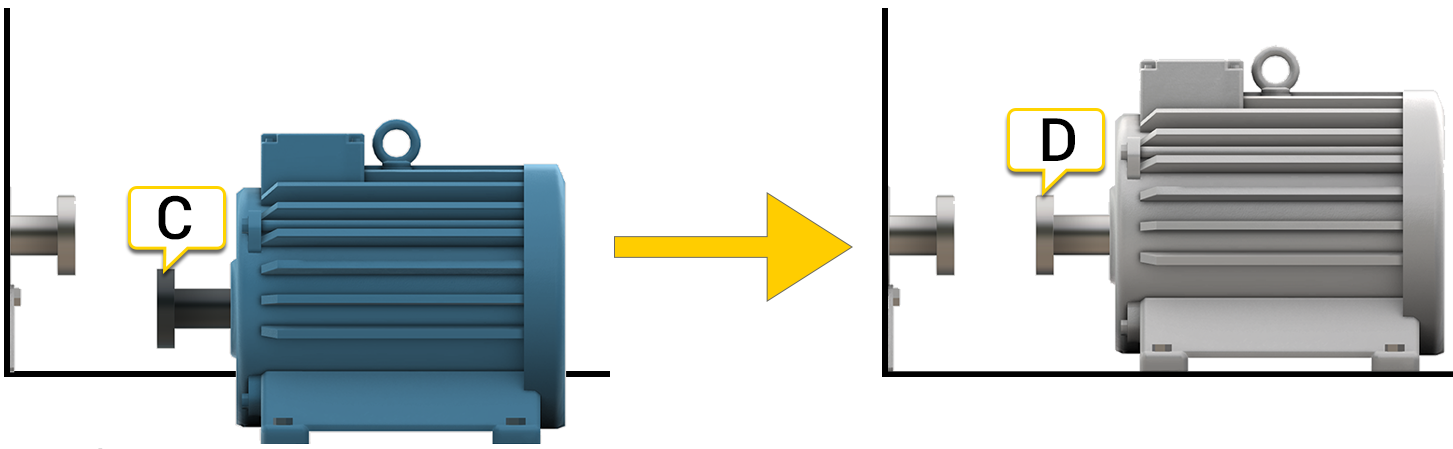

Przykład z kompensacją

W tym przykładzie przyjmujemy wzrost termiczny +5 mm w stanie GORĄCYM. Dlatego kompensujemy go wartością -5 mm w stanie wyłączonym.

C. Wyłączona, ustawiono kompensację -5 mm.

D. Włączona, maszyna rośnie i będzie idealnie wyosiowana!
